instructions d'assemblaGe
10
e
Vue en dessous de tablette gauche
F
G
Vue de l'arrière, latéral gauche
H
Vue de dessous la tablette latérale gauche
CC
20
dd
dG
dC
dJ
dK

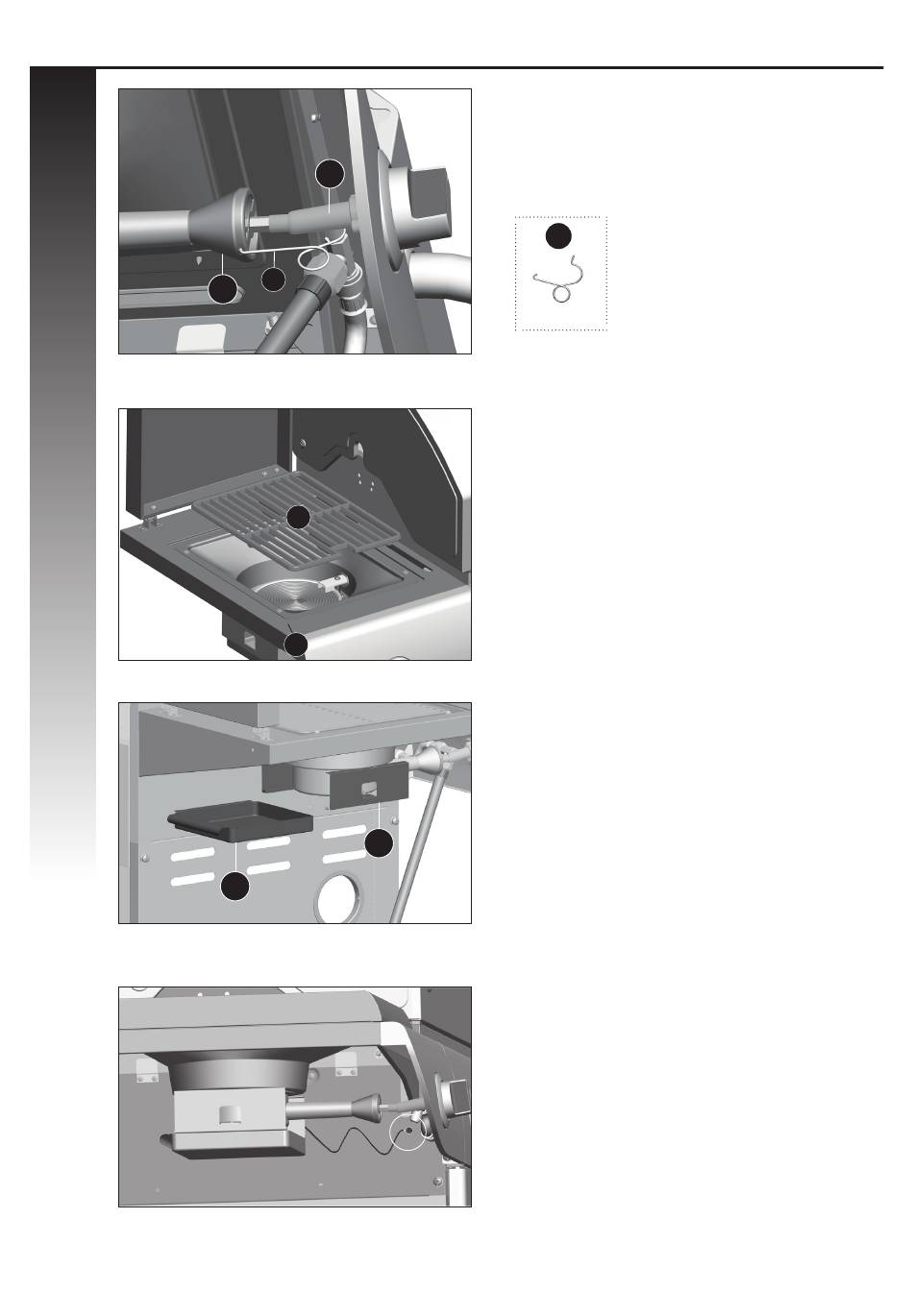

c. Servez-vous de la goupille du brûleur à
infrarouge Venturi (nº 20) pour relier le brûleur
à infrarouge (DD) à la valve du brûleur à
infrarouge (CC).
VOUS AUREz BESOIN :
20
X 1
d. Positionnez la grille de cuisson du brûleur
à infrarouge (DG) sur le cadre de support du
brûleur à infrarouge (DC).
e. Positionnez le plateau de graisse du brûleur
à infrarouge (DK) sur les rails pour plateau de
graisse du brûleur à infrarouge (DJ).
f. Vérifiez que le fils de mise à terre noir
fixé à l'électrode du brûleur latéral est
pré-assembler au compartiment des brûleurs
tel que montré a la figure H. S'il c'est détaché
en transport, assemblez le a la vis
le plus près au coté gauche du compartiment
des brûleurs.
13
