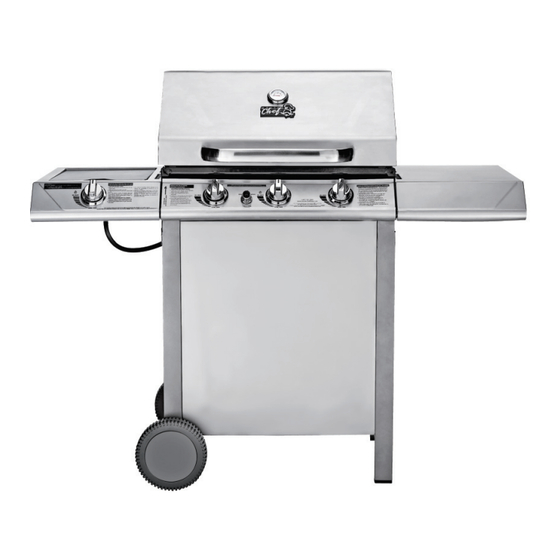

T420 Barbeque
Guide de montage
85-3004-2 (G45101) Propane
85-3005-0 (G45102) Gaz Naturel
GARANTIE DE 1-AN LIMITÉE
Lisez ce guide au complet et conservez-le pour consultation.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées
doivent être eff ectuées dans un délai de 30 jours suivant l'achat.
Réponse a vos questions sur votre produit, pièces, garantie et
obtenir de l'aide technique, appelez nous au 1-877-707-5463
Revision #: 01022009 SA
Publicité
Manuels Connexes pour Master Chef T420
Sommaire des Matières pour Master Chef T420
- Page 1 T420 Barbeque Guide de montage 85-3004-2 (G45101) Propane 85-3005-0 (G45102) Gaz Naturel GARANTIE DE 1-AN LIMITÉE Lisez ce guide au complet et conservez-le pour consultation. Montez votre gril immédiatement. Les réclamations relatives aux pièces manquantes ou endommagées doivent être eff ectuées dans un délai de 30 jours suivant l’achat.
- Page 2 LISTE DES FIXATIONS OUTILS REQUIS POUR L’ASSEMBLAGE DÉSIGNATION N° DE PIÈCE QUANTITÉ 1/4”-20UNCX13 vis 20120-13013-036 14 • Tournevis cruciforme nº 2 (long et court) vis à oreilles G306-0025-9084 • Tournevis pour écrous à fente de ¼ po (long et court) 1/4”-20UNC écrou 31220-13000-036 •...
- Page 3 LIST DE PIÈCES DU MODÈLE (PROPANE) POUR 85-3004-2 (G45101) DIAGRAMME ÈCLATÈ (PROPANE) POUR 85-3004-2 (G45101) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G451-0100-01 Thermomèter et collerette G430-0022-01 Plaque de logo G451-0001-01 Poignée pour couvercle supérieur G413-0001-01 Butoirs du couvercle-arrière G303-0038-01 Butoirs du couvercle-avant G508-0063-01...
- Page 4 LIST DE PIÈCES DU MODÈLE (GAZ NATUREL) POUR 85-3005-0 (G45102) DIAGRAMME ÈCLATÈ (GAZ NATUREL) POUR 85-3005-0 (G45102) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G451-0100-01 Thermomèter et collerette G430-0022-01 Plaque de logo G451-0001-01 Poignée pour couvercle supérieur G413-0001-01 Butoirs du couvercle-arrière G303-0038-01...
- Page 5 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Remarque : retournez l’assemblage du chariot à Modèle au propane SEULEMENT l’envers. Remarque: deux personnes sont nécessaires a. Insérez la roue (DH) et l’espaceur de roue (nº pour cette étape. 8) sur l’essieu de la roue (DI). Le côté conique de la roue doit se trouver contre le panneau Fixez l’exclusion du réservoir (EJ) aux panneaux latéral du chariot.
- Page 6 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Remarque: remettez le chariot à la verticale. MONTAGE DE LA TABLETTE DEUX PERSONNES sont nécessaires pour ef- LATÉRALE DROITE fectuer cette étape. Assurez-vous que le tuyau a. Insérez les crochets de montage de la tablette du régulateur (modèles au propane seulement) latérale droite (EA et EB) dans les rainures pend à...
- Page 7 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE MONTAGE DE LA TABLETTE MONTAGE DU BRÛLEUR LATÉRAL LATÉRALE GAUCHE a. Deux personnes sont nécessaires pour eff ectuer cette étape. Insérez la tige de la valve a. Insérez les crochets de montage de la tablette du brûleur latéral (CD) à travers l’arrière de la latérale gauche (EC et ED) dans les rainures bordure de la tablette latérale gauche (ED).
- Page 8 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE c. Mettez le brûleur latéral (EF) en place à travers d. Utilisez l’agrafe du tube venturi du brûleur l’ouverture du plateau d’égouttement du latéral (nº 10) pour attacher le brûleur latéral brûleur latéral (EE). Assurez-vous que le brûleur (EF) à...
- Page 9 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Placez les grilles de cuisson (BF) dans le foyer. MODÈLE AU PROPANE SEULEMENT Insérez et attachez l’agrafe de la patte de retenue du réservoir (EK) dans le support de la patte de retenue du réservoir, situé sur le dessus de pan- neau latéral gauche du chariot (DB), au centre.
- Page 10 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Accrochez le crochet du récipient à graisse (CI) MODÈLES AU GAZ NATUREL sur le fond du foyer (BA) et mettez le récipient à SEULEMENT graisse (CJ) en place. Attachez le tuyau pour gaz naturel (CE) au rac- MODÈLE AU PROPANE cord de la valve du brûleur latéral, tel qu’indiqué...
