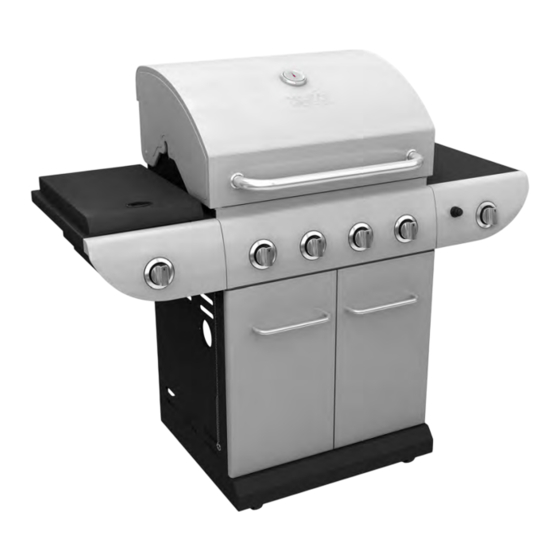

E500 Barbeque
Guide de montage
85-3044-6 (G45308) Propane
85-3045-4 (G45309) Gaz Naturel
GARANTIE DE 1-AN LIMITÉE
Lisez ce guide au complet et conservez-le pour consultation.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées
doivent être effectuées dans un délai de 30 jours suivant l'achat.
Réponse a vos questions sur votre produit, pièces, garantie et
obtenir de l'aide technique, appelez nous au 1-877-707-5463
Revision #: 27092012 PD
ANS Z21.58b-2012-CSA 1.6b-2012
ANS Z21.58b-2012-CSA 1.6b-2012
ANS Z21.58b-2012-CSA 1.6b-2012
Publicité
Manuels Connexes pour Master Chef E500
Sommaire des Matières pour Master Chef E500
- Page 1 E500 Barbeque Guide de montage 85-3044-6 (G45308) Propane 85-3045-4 (G45309) Gaz Naturel GARANTIE DE 1-AN LIMITÉE Lisez ce guide au complet et conservez-le pour consultation. Montez votre gril immédiatement. Les réclamations relatives aux pièces manquantes ou endommagées doivent être effectuées dans un délai de 30 jours suivant l’achat.
- Page 2 LISTE DES FIXATIONS OUTILS REQUIS POUR L’ASSEMBLAGE DÉSIGNATION N° DE PIÈCE QUANTITÉ ¼”-20UNCX38 Vis 20120-13038-250 ¼”-20UNCX18 Vis 20120-13018-250 • Tournevis cruciforme nº 2 (long et court) ¼”-20UNCX13 Vis 20120-13013-250 • Tournevis pour écrous à fente de ¼ po (long et court) ¼”...
- Page 3 LIST DE PIÈCES DU MODÈLE (PROPANE) POUR 85-3044-6 (G45308) DIAGRAMME ÈCLATÈ (PROPANE) POUR 85-3044-6 (G45308) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage soudé du couvercle supérieur G453-5100-01 Poignée du couvercle G513-0004-01 Thermomètre G432-R200-01 Vis pour couvercle supérieur G453-0025-01 Butoirs du couvercle, avant G508-0063-01 Butoirs du couvercle, arrière G508-0033-01...
- Page 4 85-3045-4 LIST DE PIÈCES DU MODÈLE (GAZ NATUREL) POUR (G45309) DIAGRAMME ÈCLATÈ (GAZ NATUREL) POUR 85-3045-4 (G45309) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage soudé du couvercle supérieur G453-5100-01 Poignée du couvercle G513-0004-01 Thermomètre G432-R200-01 Vis pour couvercle supérieur G453-0025-01 Butoirs du couvercle, avant G508-0063-01 Butoirs du couvercle, arrière...
- Page 5 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE CETTE ÉTAPE EXIGE 3 PERSONNES. N’ESSAYEZ Séparez les 2 types de roues, les 2 roulettes avec frein (EE) et les deux roues normales (EF). PAS TOUT SEUL. EXTRÊMEMENT LOURD! Insérez la roulette normale (EF) au devant de Positionnez l’ensemble du couvercle et l’étagère inferieure (ED) et utilisez l’agrafe (#19) l’ensemble du boîtier des brûleurs (A &...
- Page 6 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Attachez le porte-allumettes (BI) au panneau Assemblez le rail de support pour la porte (EA) latéral gauche du compartiment des brûleurs. au panneau latéral gauche et droit (EB et EC), comme illustré. AVERTISSEMENT: Cette pièce peut avoir des bords tranchants.
- Page 7 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE LEFT SIDE SHELF ASSEMBLY a. Retirez les ferrures pré assemblées à la valve du brûleur latéral (BN) tel qu’indiqué sur le a. Montez la tablette gauche du brûleur latéral schéma A. (DA et DB) aux deux supports situés sur le panneau latéral supérieure gauche du boitier Insérez la tige de manoeuvre du brûleur lateral des brûleurs (BA).
- Page 8 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE a. Fixez le para-vent de venturi (DL) à la cuvette e. Faites passer le fil de l’électrode du brûleur de propreté pour le brûleur latéral (DC). Infrarouge (DE) en dessous du brûleur Infrarouge (DD) à travers la petite ouverture sur le côté...
- Page 9 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE ENSEMBLE DE L’ALLUMEUR MONTAGE DE LA TABLETTE LATÉRALE DROITE ÉLECTRONIQUE Pile ASTUCE : Ne serrez pas tant que toute la quin- a. Enlevez le capuchon pour la pile de l’allumeur caillerie soit en place (CH2) et l’écrou en plastique du boîtier d’allumage électronique (CH1).
- Page 10 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE a. Retirez les ferrures pré assemblées du support de la valve de la rôtissoire (BN) tel qu’indiqué sur le schéma A. Assemblez la valve du brûleur a rôtissoire (BN) a la bordure de tablette droite (DI) utilisant les ferrures retirez b.
- Page 11 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE a. Assemblez l’ensemble de la porte droite (EH) à l’étagère inférieure (ED) en insérant la tige fixe (au bas de la porte) dans le trou fourni (schéma B). Aggrandisement, avant b. Insérez le plateau à graisse (CL) dans l’ouverture du panneau arrière supérieure (BH).
- Page 12 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE a. Fixez les supports brise flammes (BB) sur les Placez les grilles de cuisson (BF) dans le boîtier goupilles du compartiment des brûleur (BA) tel des brûleurs (BA). qu’illustré. b. Positionnez d’abord les brise-flammes (BE) dans le compartiment des brûleurs (BA). Insérez les deux petites barres de niveau de la grille de réchaud (BG) dans le panneau arrière du compartiment des brûleurs (BA).
- Page 13 NE RANGEZ PAS DE RÉSERVOIRS DE PROPANE SUPPLÉMENTAIRES DANS LE CHARIOT DU BARBECUE. Visitez www.masterchefbbqs.com Pour l’enregistrement du produit Master Chef® Service à la Clientèle 1-877-707-5463 SEULEMENT POUR LES MODÈLES À GAZ NATUREL Attachez le tuyau pour gaz naturel (CB) à la valve du IR brûleur latéral (CC) tel qu’indiqué.
