Installation

N'appuyez pas votre bras sur le moniteur ni ne vous appuyez à lui.
l
Ne touchez pas le panneau à cristaux liquides lors de l'installation du moniteur.
l
Assurez-vous d'installer le moniteur de façon sûre pour éviter qu'il tombe et qu'il soit endommagé ou cause des blessures.
l

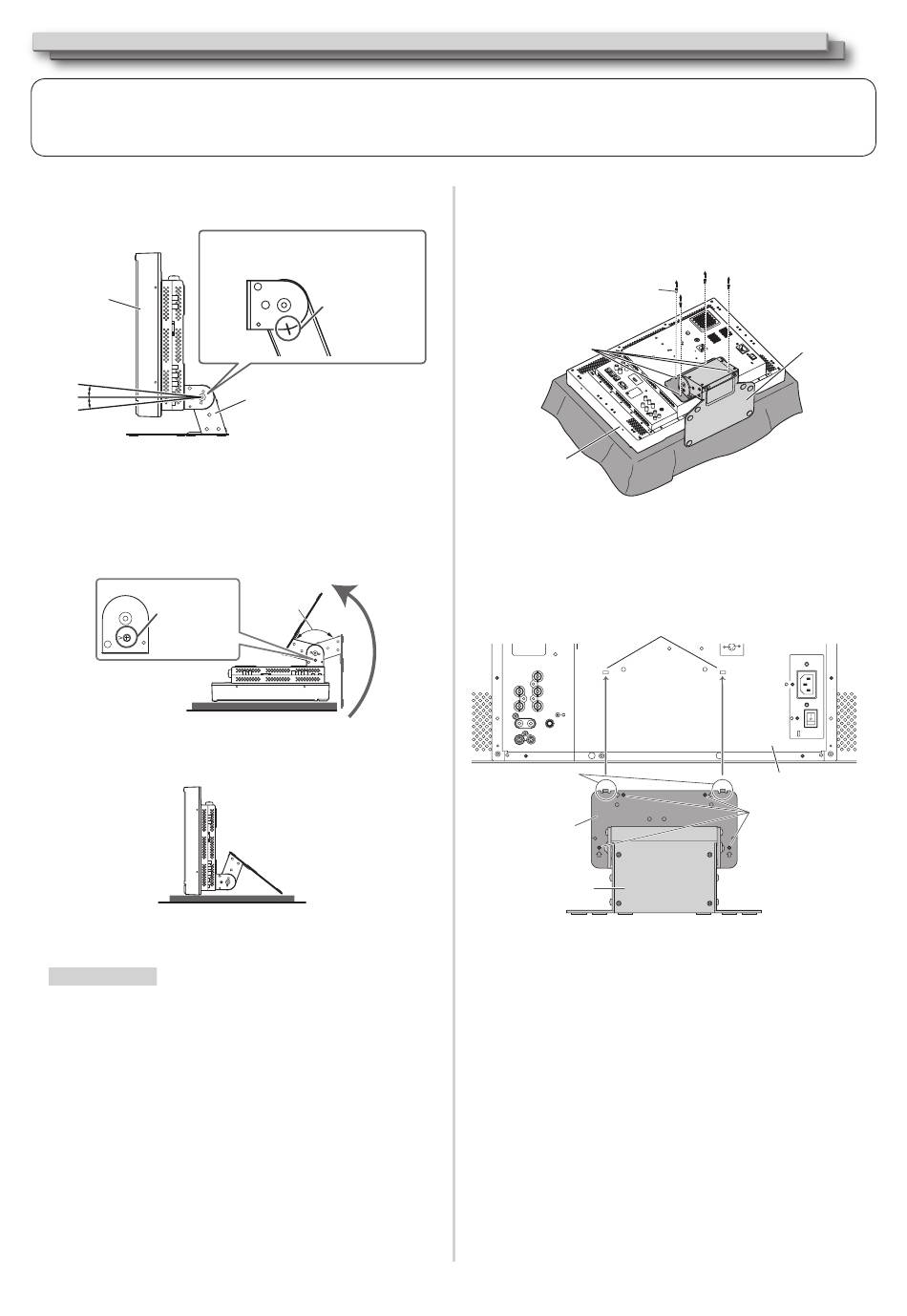

Installation 1
l
Vous pouvez incliner le moniteur comme illustré ci-dessous.
Moniteur
Environ 6°
0°
Environ 6°
Faites attention de ne pas vous pincer les doigts dans les
l
espaces entre le moniteur et le socle.
Installation 2
l
Vous pouvez installer le moniteur comme illustré ci-dessous.
1
Retirez les vis sur les côtés du socle (voir l'illustration), et soulevez
ce dernier.
Vis (argentée)
* Environ 148° pour le modèle DT-V24G2.
1
2
Fixez les vis déposées et positionnez le moniteur comme illustré
ci-dessous.
Pour remettre le moniteur dans la position indiquée en
l
« Installation 1 », retirez les vis sur les côtés du socle, alignez les
lignes guides, puis refixez les vis.
PRÉCAUTION
Pour soulever le socle...
l
- Couchez le moniteur sur un tissu avec le panneau à cristaux
liquides dirigé vers le bas pour éviter que le panneau soit
endommagé.
- Faites attention de ne pas vous pincer les doigts dans les
éléments mobiles.
Veillez à soulever le socle afin que le moniteur soit à la verticale ;
l
sinon le moniteur risque de tomber.
Placez le moniteur sur un tapis pour éviter de rayer la surface de
l
la table.
4 4
Quand le moniteur n'est pas incliné
(0°), les lignes guides sont alignées
comme illustré ci-dessous.
Lignes guides
Socle
L'illustration correspond à un
moniteur DT-V21G2.
Environ
141° *
1
L'illustration correspond
à un moniteur DT-V21G2.
Pour détacher le socle
l
Couchez le moniteur sur un tissu avec le panneau à cristaux
liquides dirigé vers le bas pour éviter que le panneau soit
endommagé.
Vis de fixation
Orifices de vis pour la
fixation du socle
Moniteur
Pour installer le socle
l
Lors de la fixation du socle au moniteur, insérez les guides de la
plaque du socle dans les orifices correspondants sur le moniteur
afin de positionner le socle correctement. Puis, fixez fermement le
socle à l'aide des vis de fixation.
Orifices de guides
Guides
Plaque du socle
Corps du socle
Corps du
socle
L'illustration correspond à
un moniteur DT-V21G2.
Moniteur
Orifices de vis pour
la fixation du socle
L'illustration correspond
à un moniteur DT-V21G2.
