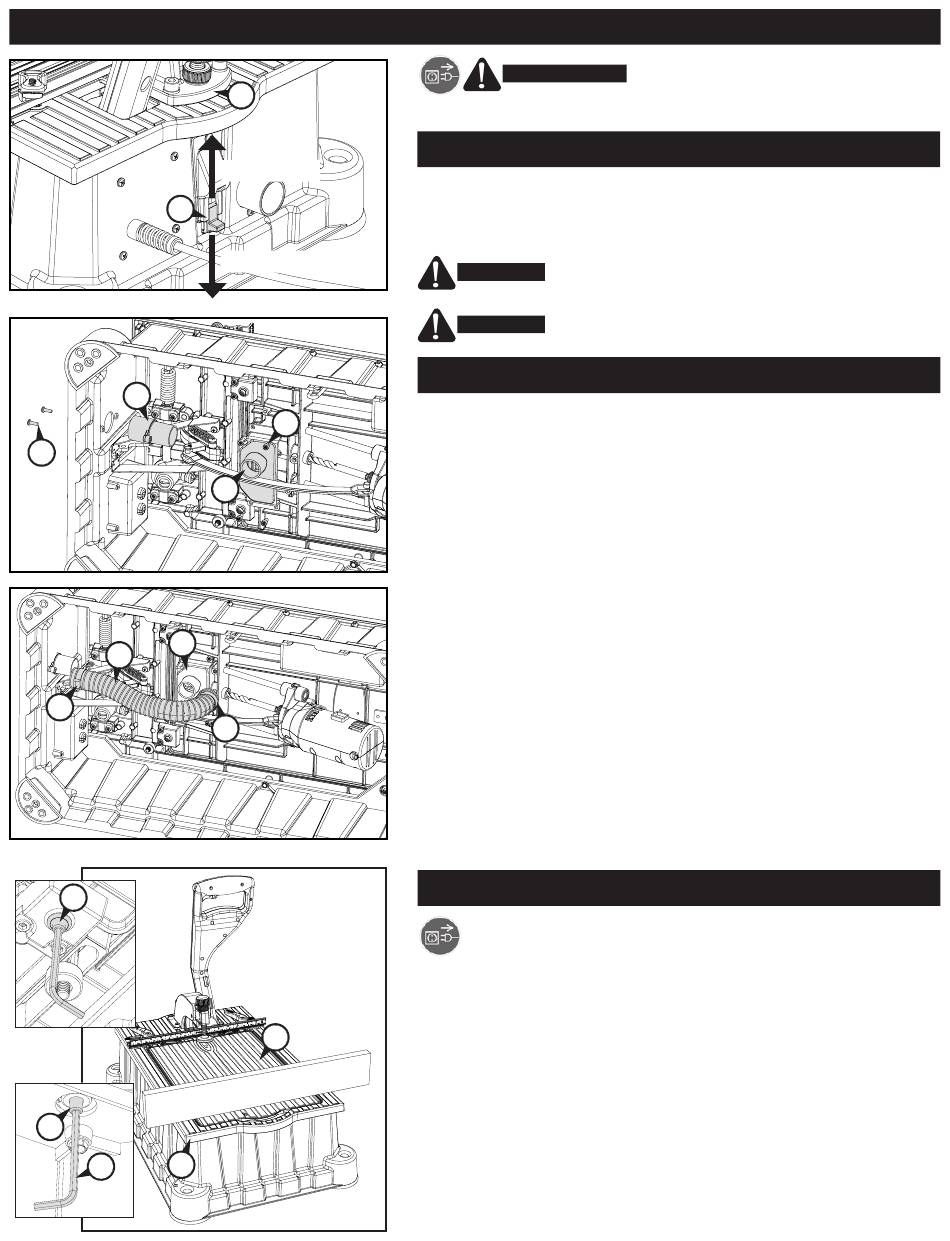

Montage
AVERTISSEMENT
d'alimentation avant d'ouvrir la trappe d'accès, d'effectuer des
réglages, et de retirer ou d'installer des pièces ou des accessoires.
Dégager le bras de commande
Appuyer sur le bras de commande (1), dégager le verrou du bras (2) situé
à l'arrière de la base de l'outil (3) et positionner le bras de commande à
la verticale. Ne pas laisser le bras se rétracter brusquement en position
verticale. Pour le transport et le stockage, appuyer sur le bras de
commande et activer le mécanisme de verrouillage.
ATTENTION
Ne jamais soulever, ni porter la machine par le bras
de commande. Utiliser toujours les poignées (4) situées à l'avant
et à l'arrière de l'outil.
ATTENTION
Retirer le foret de l'outil après utilisation ou avant de
le ranger.
Installer le système d'évacuation des copeaux
L'outil Foreman est fourni avec un système d'évacuation des copeaux qui
comprend un conduit d'aspiration de 32 mm (5), des vis autotaraudeuses
(6), un collecteur d'aspiration (7), des vis à métaux à tête bombée (8),
des brides de serrage (9) et un tuyau d'aspiration (10). En plus d'aider à
garder votre espace de travail propre, une évacuation efficace des copeaux
accélère le temps de perçage et réduit l'accumulation de chaleur, prolongeant
ainsi la durée de vie de votre foret. Un outil Foreman doté d'un système
d'évacuation des copeaux doit être raccordé à un aspirateur d'atelier
pendant son utilisation. Ne pas relier le système d'évacuation à un aspirateur
d'atelier provoque l'accumulation de copeaux dans le tuyau et le collecteur
d'aspiration et possiblement l'obstruction du foret. Il est cependant possible
d'utiliser l'outil Foreman sans aucun système d'évacuation de copeaux. Si
le système est installé et que vous devez utiliser votre outil Foreman sans
aspirateur d'atelier, il suffit de débrancher le tuyau d'aspiration du collecteur.
Pour installer le système d'évacuation de copeaux, coucher l'outil Foreman
sur le côté. À partir de l'intérieur de la base de l'outil (3), insérer le conduit
d'aspiration (5) dans le trou situé à l'arrière de la base, puis le fixer
depuis l'extérieur avec deux vis autotaraudeuses (6). Fixer le collecteur
d'aspiration (7) à la machine avec 4 vis à métaux à tête bombée (8).
Faire glisser les brides de serrage (9) jusqu'aux extrémités du tuyau
d'aspiration (10), puis insérer les extrémités de ce dernier dans le conduit
d'aspiration et le collecteur. Pour retirer facilement le tuyau d'aspiration du
collecteur à partir de la trappe d'accès (11), placer le collier de serrage avant
de manière à ce que la tête de la vis soit orientée vers l'avant de l'outil.
Serrer les brides de serrage et remettre l'outil Foreman en position verticale.
Niveler la trappe d'accès
Lors du montage en usine, la trappe d'accès doit être
parfaitement alignée avec le haut de l'outil. Si un réglage
est nécessaire, suivre la procédure suivante :
Placer la machine sur des chevalets de sorte à avoir accès à la partie
inférieure de l'outil. Placer un niveau sur le dessus de l'outil (12) et la
trappe d'accès (11). Utiliser la clé hexagonale de 3 mm (13) fournie
avec la machine pour tourner les vérins (pour mise à niveau) (14).
Afin de réduire le risque de blessures graves,
éteindre l'outil et le débrancher de la source
6.
