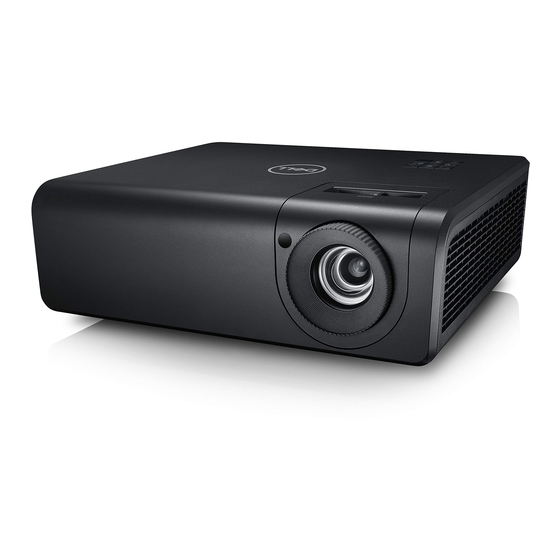

Dell Advanced Projector P519HL
Guide de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Advanced Projector P519HL

Sommaire des Matières pour Dell Advanced Projector P519HL

  • Page 1 Dell Advanced Projector P519HL Guide de l’utilisateur...

  • Page 2: Remarques, Attention Et Avertissements

    La copie de ces documents, sous quelque forme que ce soit, sans l’autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc.; DLP et le logo DLP sont des marques commerciales de T...

  • Page 3: Table Des Matières

    Table des matieres À propos de votre projecteur Dell ..Contenu de la boîte du projecteur ....Vue de dessus et de dessous du projecteur .

  • Page 4: À Propos De Votre Projecteur Dell

    À propos de votre projecteur Dell Votre projecteur est livré avec tous les éléments présentés ci-dessous. Assurez-vous que tous les éléments sont présents et contactez Dell si quoi que ce soit manque. Contenu de la boîte du projecteur Contenu de la boîte Cordon d’alimentation...

  • Page 5: Vue De Dessus Et De Dessous Du Projecteur

    Dimensions du support mural : 130 mm X 88 mm M4 Trous de vis M3 x 8 mm de profondeur pour montage au plafond. Dimensions du support plafond : 110 mm X 82,3 mm À propos de votre projecteur Dell...

  • Page 6: Branchements Du Projecteur

    5 Connecteur HDMI -2 (1.4) 11 Connecteur du cordon d'alimentation 6 Entrée VGA ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, lisez et suivez les Instructions de sécurité décrites à la page 7. À propos de votre projecteur Dell...
  • Page 7 •N’essayez pas d’installer ce projecteur au plafond par vous-même. Il ne doit être installé que par un technicien qualifié. •Kit de fixation murale de projecteur recommandé. Pour plus d’informations, visitez le site Internet de Dell : dell.com/support. •Pour plus d’informations, voir les Instructions de sécurité livrées avec votre projecteur.
  • Page 8 éviter les dommages en raison de l'exposition au rayon laser. •Les instructions d'assemblage, d'utilisation et de maintenance comprennent des avertissements clairs concernant les précautions à prendre pour éviter une exposition possible aux rayonnements laser. À propos de votre projecteur Dell...

  • Page 9: Télécommande

    Pour revenir à l'écran précédent. Haut Appuyez pour naviguer les éléments du menu OSD. Droite Appuyez pour naviguer les éléments du menu OSD. Appuyez pour naviguer les éléments du menu OSD. Volume moins Appuyez pour baisser le volume. À propos de votre projecteur Dell...
  • Page 10 Appuyez pour confirmer la sélection. Gauche Appuyez pour naviguer les éléments du menu OSD. Muet Appuyez pour activer ou désactiver le haut- parleur du projecteur. Vide Appuyez pour basculer entre les options Blank blanc/vide/reprendre l’image. À propos de votre projecteur Dell...

  • Page 11: Portée De Fonctionnement De La Télécommande

    Angle ±30° Distance 7 m/22,97 pieds REMARQUE : Le rayon de la télécommande peut différer légèrement du diagramme. Si les piles sont faibles, la télécommande peut ne pas marcher correctement pour contrôler le projecteur. À propos de votre projecteur Dell...

  • Page 12: Réglage De L'image Du Projecteur

    Réglage de l’image du projecteur Réglage du zoom projeté Réglage de la hauteur du projecteur 1 Levez le projecteur de manière à obtenir l’angle d’affichage désiré et utilisez la molette de réglage d’inclinaison arrière pour régler avec précision l’angle d’affichage. Baisser le projecteur 1 Pour baisser l'image projetée, utilisez la molette de réglage d’inclinaison frontale afin de régler avec précision l’angle d’affichage.

  • Page 13: Réglage De La Position Du Projecteur

    Réglage de la position du projecteur Pour choisir où positionner le projecteur, prenez en considération la taille et la forme de votre écran, l’emplacement de vos prises d’alimentations et la distance entre le projecteur et les autres appareils. Suivez ces consignes générales : •...
  • Page 14 Cas D Cas C Projection arrière Projection vers le haut N'installez pas le projecteur P519HL comme suit : Cas F Cas E Projection gauche portrait Projection droite portrait Réglage de l’image du projecteur...

  • Page 15: Réglage Des Coins De L'image

    Réglage des coins de l'image Vous pouvez utiliser le paramètre Quatre coins du projecteur pour régler la forme et la taille rectangulaire irrégulière d'une image sur tous les côtés. 1 Sélectionnez Avancé -> Paramètres de trapèze -> Quatre coins. 2 Sur l'écran Quatre coins, utilisez pour sélectionner un coin, puis appuyez sur pour confirmer.

  • Page 16: Réglage De La Taille De L'image

    Réglage de la taille de l'image Réglage de la forme de l'image Zoom min. Distance de Taille de l’image Du couvercle projection (m) supérieur jusqu’en Diagonale (pouce/cm) Largeur (cm) Hauteur (cm) bas de l’image (cm) 1,55 31 pouces/78,74 cm 63 pouces/160,02 cm 4,65 94 pouces/238,76 cm 125 pouces/317,5 cm...
  • Page 17 Réglage de l’image du projecteur...

  • Page 18: Utilisation De Votre Projecteur

    Utilisation de votre projecteur Utilisation de l'affichage réseau Configurer votre projecteur pour l’affichage réseau Connecter le projecteur au réseau 1 Connectez le cordon d’alimentation et allumez le projecteur en appuyant sur le bouton d’alimentation. 2 Appuyez sur le bouton Menu du panneau de contrôle du projecteur ou de la télécommande.
  • Page 19 3 Assurez-vous que l'option DHCP est OFF pour les Réglages LAN du menu Avancé. 4 Accédez au menu SÉLECT ENTRÉE, sélectionnez la source Réseau. L’écran de guide réseau reproduit ci-dessous s’affiche : Utilisation de votre projecteur...
  • Page 20 à l'étape 6. Suivez les instructions à l'écran pour lancer la page de gestion du Web et téléchargez l'application pour commencer la projection réseau. Ouvrez l'application Dell Network Projection sur votre ordinateur. Utilisation de votre projecteur...
  • Page 21 Votre projecteur doit avoir un dongle sans fil installé si vous voulez utiliser la fonction d’affichage sans fil. Le dongle sans fil n’est pas fourni avec le projecteur. Vous pouvez l’acheter sur le site Web de Dell www.dell.com. Utilisation de votre projecteur...

  • Page 22: Connexion D'un Ordinateur À L'aide D'une Clé Sans Fil Optionnelle

    Connexion d'un ordinateur à l'aide d'une clé sans fil optionnelle Utilisation de votre projecteur...
  • Page 23 Connectez la clé sans fil au port USB-A du projecteur. Accédez au menu Source entrée, sélectionnez la source Réseau. Dans le menu sans fil de votre appareil, recherchez le projecteur par son ID. Puis saisissez la clé PSK à l'invite pour commencer à partager le même réseau avec le projecteur.
  • Page 24 Effectuez l'une des actions suivantes : a Si vous vous connectez au projecteur avec la méthode sans fil pour la première fois, ouvrez d'abord le navigateur Web sur votre ordinateur et saisissez l'adresse IP 10.0.50.100. Continuez à l’étape 5. b Si vous avez déjà connecté votre ordinateur au projecteur avec la méthode sans fil, veuillez continuer à...
  • Page 25 Ouvrez l'application Dell Network Projection sur votre ordinateur. Trouvez un projecteur avec lequel vous vous êtes connecté. Utilisation de votre projecteur...
  • Page 26 Votre projecteur doit avoir un dongle sans fil installé si vous voulez utiliser la fonction d’affichage sans fil. Le dongle sans fil n’est pas fourni avec le projecteur. Vous pouvez l’acheter sur le site Web de Dell www.dell.com. Utilisation de votre projecteur...
  • Page 27 Connexion à un smartphone ou une tablette à l'aide d'une clé sans fil optionnelle Installez l'application EZCast Pro sur votre appareil Android ou iOS. Dans le menu sans fil de votre appareil, recherchez le projecteur par son ID. Puis saisissez la clé PSK à l'invite pour commencer à partager le même réseau avec le projecteur.
  • Page 28 REMARQUE : Le Dell P519HL prend en charge la fonction EZView. Il s'agit d'une application qui transmet du contenu pris en charge depuis votre appareil Android ou iOS, sans fil. Pour plus d’informations, veuillez consulter le site d’assistance Dell sur dell.com/support.
  • Page 29 Connecter le projecteur directement à l’ordinateur A.Connexion directe par câble 3 Connectez le câble LAN au projecteur et à l’ordinateur. B.Commutateur réseau 4 Connectez le câble LAN au projecteur et à l’ordinateur via le commutateur/concentrateur réseau. 5 Dans les Réglages LAN, DHCP passe sur ON. REMARQUE : Si le paramètre DHCP est ON, l'appareil de partage d'IP se verra automatiquement affecter les valeurs d'Adresse IP, de...

  • Page 30: Installer Le Logiciel Sur Votre Pc/Appareil Windows

    2 Ouvrez un navigateur Web sur votre ordinateur, puis saisissez l'adresse 10.0.50.100 (par défaut) dans la barre d’adresse du navigateur. Vous serez redirigé vers la page Gestionnaire Web Dell P519HL. 3 La page Gestionnaire Web P519HL s'ouvre (veuillez consulter l'exemple ci- dessous).
  • Page 31 5 Cliquez sur Lancer pour continuer et terminer l'installation du logiciel. 6 L’installation du logiciel commencera. Suivez les instructions à l’écran pour terminer l’installation. REMARQUE : Vous pouvez également télécharger la dernière version de l'application Dell Network Projection sur dell.com/support Utilisation de votre projecteur...
  • Page 32 2 Ouvrez le navigateur Safari sur votre Mac, puis saisissez l'adresse 10.0.50.100 (par défaut) dans la barre d’adresse du navigateur. Vous serez redirigé vers la page Gestionnaire Web Dell P519HL. 3 La page Gestionnaire Web P519HL s'ouvre (veuillez consulter l'exemple ci- dessous).
  • Page 33 4 Sur la page Télécharger, cliquez sur Vous pouvez également télécharger l'application pour OS Mac et installez-la sur votre ordinateur. REMARQUE : Si vous n’arrivez pas à installer l’application car vous n’avez pas les droits voulus sur l’ordinateur, veuillez contacter l’administrateur de votre réseau.

  • Page 34: Utilisation De L'application De Projection Sur Réseau Dell (Windows)

    6 L’installation du logiciel commencera. Suivez les instructions à l’écran pour terminer l’installation. Utilisation de l'application de projection sur réseau Dell (Windows) Une fois l'installation terminée, vous pouvez double-cliquer sur l'icône le bureau pour lancer l'application. L’écran de projection réseau Dell reproduit ci-dessous s’affiche :...
  • Page 35 1 Sur l'écran Dell Network Projection, cliquez sur Trouver un projecteur, puis sélectionnez Dell_42FE21E1 (Il s'agit d'un exemple. Le nom réseau réel de votre projecteur sera différent de cet exemple.). Il s'agit du nom et du code qui seront projetés lorsque votre projecteur est réglé sur la source «...
  • Page 36 Utilisation de l'application de projection sur réseau Dell (Mac) 1 Allez dans le dossier Applications, puis ouvrez le dossier Network Projection. 2 Exécutez l'application Network Projection depuis le dossier Network Projection. Utilisation de votre projecteur...
  • Page 37 L’écran de projection réseau Dell reproduit ci-dessous s’affiche : 3 Sur l'écran Dell Network Projection, cliquez sur Trouver un projecteur, puis sélectionnez Dell_CCDDEE01 (Il s'agit d'un exemple. Le nom réseau réel de votre projecteur sera différent de cet exemple.). Il s'agit du nom et du code qui seront projetés lorsque votre projecteur est réglé...

  • Page 38: Écran Partagé

    4 Afin de commencer la présentation, cliquez sur la première icône jusqu'à ce que « Miroir activé » s'affiche. Écran partagé Une fois que la projection réseau se connecte, cliquez sur le bouton Conférence pour activer la fonctionnalité d'écran partagé. Utilisation de votre projecteur...

  • Page 39: Comprendre Les Boutons

    Comprendre les boutons Elément Description Barre d’outils de contrôle Miroir Cliquez pour activer/désactiver la projection désactivé/activé réseau et l'extension de l'écran. Cliquez pour basculer entre qualité Qualité élevée/basse. Audio Cliquez pour activer/désactiver l'audio. Conférence Cliquez pour activer le contrôle de conférence. Cliquez pour activer les paramètres de Préférence connexion rapide.

  • Page 40: Utilisation De La Présentation Sans Ordinateur

    Utilisation de la présentation sans ordinateur Types de fichiers multimédias pris en charge Photos Type d'image Profil Esp.coul Limite de la taille YUV400 8000 x 6000 YUV420 8000 x 6000 Baseline YUV422 8000 x 6000 YUV440 8000 x 6000 YUV444 8000 x 6000 JPEG YUV400...
  • Page 41 Vidéo Extension Audio / Codec Support profil / niveau de fichier Vidéo .avi Vidéo H.264 Jusqu'au profil élevé , niveaux 1- 4.1 .mkv (1080P 30im/s 25Mbit/s) Audio MPEG-1 Layer I, II MPEG-1 Layer III (mp3) ADPCM .mov Vidéo H.264 Jusqu'au profil élevé , niveaux 1- 4.1 .mp4 (1080P 30im/s 25Mbit/s) MPEG4...

  • Page 42: Types De Fichiers Visualiseur Office Pris En Charge

    Types de fichiers Visualiseur Office pris en charge La fonction Visualiseur Office vous permet de lire des fichiers MS Excel, MS Word, MS PowerPoint et PDF. Format de Version prise en Limites pages/Lignes Limite de fichier charge la taille Adobe PDF Jusqu'à...

  • Page 43: Configuration Pour Présenter À L'aide Du Stockage Usb Externe

    Configuration pour présenter à l'aide du stockage USB externe REMARQUE : Une clé USB doit être branchée sur le projecteur si vous voulez utiliser la fonction de lecture multimédia USB. Suivez la procédure ci-dessous pour afficher les fichiers vidéo, audio, photo ou PDF sur votre projecteur : 1 Connectez le cordon d’alimentation et allumez le projecteur en appuyant sur le bouton d’alimentation.
  • Page 44 5 Accédez au menu Afficheur USB : a Vous pouvez lire des fichiers Vidéo, Musique, ou Photo, ou sélectionner l'option Réglages pour modifier les paramètres multimédias. L’écran de source Vidéo reproduit ci-dessous s’affiche : Dans l'écran Lecture vidéo, appuyez sur le bouton du panneau de contrôle ou de la télécommande pour accéder au contrôle de la lecture vidéo.
  • Page 45 L’écran de source Musique reproduit ci-dessous s’affiche : Dans l'écran Lecture de musique, appuyez sur le bouton du panneau de contrôle ou de la télécommande pour accéder au contrôle de la lecture de musique. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la lecture de la musique.
  • Page 46 Dans l'écran Lecture de photo, appuyez sur le bouton du panneau de contrôle ou de la télécommande pour accéder au contrôle de la lecture de photo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la lecture des photos.
  • Page 47 b Vous pouvez également lire les fichiers MS Excel, MS Word, MS PowerPoint ou PDF via l'option Document. L'écran de document reproduit ci-dessous s’affiche : Utilisation de votre projecteur...

  • Page 48: Présentation Des Boutons (Dans La Afficheur Usb)

    Présentation des boutons (dans la afficheur USB) Bouton Haut Gauche Droite Entrer Menu Retour Panneau de Haut Gauche et Entrer Retour contrôle menu Source (Maintenir enfoncé 2 secondes) Télécommande Haut Gauche Droite Entrer Retour Retour Types de fichiers Visualiseur Office pris en charge La fonction Visualiseur Office vous permet de lire des fichiers MS Excel, MS Word, MS PowerPoint et PDF.
  • Page 49 MS Excel Excel 97, 2000, 2002, Limite de lignes : jusqu'à 595 / Jusqu'à 2003 Limite de colonne : jusqu’à 256 15 Mo Excel 2007, 2010 Feuille : jusqu’à 100 (.xlsx) Office XP Excel Remarque : Ces trois limitations ne peuvent pas apparaître dans un fichier Excel PowerPoint 97 Jusqu'à...

  • Page 50: Configuration Pour Présenter Via La Mémoire Interne

    Configuration pour présenter via la mémoire interne Suivez la procédure ci-dessous pour lire les fichiers Photo, Vidéo ou Musique sur votre projecteur : Raccordez le câble d'alimentation avec l'adaptateur secteur CA puis utilisez le câble USB-A vers USB-A pour connecter l'ordinateur et le projecteur.
  • Page 51 L’écran Mémoire interne reproduit ci-dessous apparaît : Sélectionnez Mode de storage pour accéder à la mémoire interne en tant que Disque amovible. Pour copier des fichiers dans la mémoire interne du projecteur, ouvrez d'abord une fenêtre de l'explorateur de fichiers. Allez dans Ordinateur et identifiez un Disque amovible.
  • Page 52 L’écran de source Photo reproduit ci-dessous s’affiche : Écran Diaporama : Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la visionneuse photo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la visionneuse photo. Pivotement -/+ Zoom avant/arrière Haut / Bas / Gauche / Droite...
  • Page 53 L’écran de source Musique reproduit ci-dessous s’affiche : Écran de lecture de musique : Fine Music Vol. 1 Maid with the Flaxen Hair.mp3 00:00:27 00:02:50 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture de la musique. Vous pouvez alors utiliser les boutons suivants à...
  • Page 54 L’écran de source Vidéo reproduit ci-dessous s’affiche : Écran de lecture vidéo : 00:00:26 00:02:36 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture vidéo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la lecture vidéo. Précédent Retour en Lecture/Pause Avant...

  • Page 55: Guide De Dépannage

    Guide de dépannage Conseils de dépannage Si vous rencontrez des problèmes avec le projecteur, reportez-vous au guide de dépannage suivant. Si votre problème persiste, Contacter Dell. Problème Solution possible • Assurez-vous que la bonne source d’entrée Aucune image n’apparaît sur l’écran...
  • Page 56 Problème Solution possible Image partielle, qui défile ou Si vous utilisez un ordinateur portable Dell, affichée de façon incorrecte réglez la résolution de l’ordinateur sur WXGA (1280 x 800) : Faites un clic droit sur une partie non ® utilisée de votre bureau de Microsoft ®...
  • Page 57 10 secondes sur le bouton Marche/Arrêt. Attendez environ 5 minutes puis essayez de le rallumer. Si le problème persiste, Contacter Dell. La télécommande ne La charge des piles est peut-être faible. Si fonctionne pas correctement c’est le cas, remplacez la pile CR2032.

  • Page 58: Signaux De Commande

    Le projecteur s’éteind ORANGE ORANGE automatiquement. Essayez de rallumer le projecteur une fois qu’il s’est refroidi. Si le problème persiste, Contacter Dell. Panne de roue La roue chromatique ne marche pas. chromatique Le projecteur ne marche pas correctement et le projecteur va s’éteindre automatiquement.

  • Page 59: Maintenance

    Maintenance Remplacer les piles de la télécommande Faites pivoter le couvercle des piles dans le sens antihoraire pour le retirer. Insérez une pile bouton CR2032 et alignez correctement la polarité selon les marques du support pour pile. REMARQUE : Lorsque vous utilisez la télécommande pour la première fois, vous verrez un film plastique placé...

  • Page 60: Spécifications

    Spécifications Vanne légère 0,65" 1080p S600 DMD + DDP4422HV, Dark Chip 3™ Luminosité 4000 Lumens ANSI (max.) Rapport de contraste 1800:1 typique (Plein On / Plein Off) Rapport de contraste élevé de 100 000:1 Uniformité 85% typique (Standard du Japon - JBMA) Nombre de pixels 1920 x 1080 (1080p) Taux d’affichage...
  • Page 61 Audio 2 haut parleurs x 10 watts RMS Niveau de bruit Mode normal : 36 dB(A) Mode Eco : 32 dB(A) Poids du projecteur < 13 lb (6,0 kg) Dimensions (L x P x H) 1,26 x 0,99 x 0,37 pouces (386,5 x 303,2 x 115 mm) 0,37"(115 mm) Environnement...
  • Page 62 USB Type A : Une alimentation USB (5 V/1,8 A) pour multimédia / Wi-Fi, Une alimentation USB (5 V/1,0 A) Port RS232 : Un connecteur D-Sub à 9 broches pour les communications RS232. Port RJ-45 : Un connecteur RJ-45 intégré pour le contrôle du réseau et l'affichage sur LAN.

  • Page 63: Modes De Compatibilité (Numérique/Analogique)

    Modes de compatibilité (Numérique/Analogique) Fréquence de Fréquence de Fréquence Résolution rafraîchissement synchronisation H d'horloge (Hz) (kHz) (MHz) 640 x 350 70,087 31,469 25,175 720 x 400 70,087 31,469 28,322 720 x 480 p60 59,940 31,469 27,000 720 x 576 p50 50,000 31,250 27,000...
  • Page 64 1680 x 1050 59,954 65,290 146,250 1920 x 1200-R 60,000 74,038 154,000 1440 x 900 59,887 55,935 106,500 848 x 480 60,000 31,020 33,750 1920 x 1080 60,000 67,500 148,500 1366 x 768 59,790 47,712 85,500 1280 x 800 59,810 49,702x 83,500 Spécifications...

  • Page 65: Informations Supplémentaires

    Informations supplémentaires Pour plus d'informations sur l'utilisation de votre projecteur, consultez le Guide de l'utilisateur des projecteurs Dell sur www.dell.com/support/manuals. Informations supplémentaires...

  • Page 66: Contacter Dell

    Dell. Dell vous offre plusieurs options de support et de service en ligne ou par téléphone. La disponibilité peut varier en fonction du pays et du produit, et donc certains services peuvent ne pas être disponibles dans votre pays.
  • Page 67 Index Contacter Dell 4 Réglage de l’image projetée baisser le projecteur Molette de réglage d'inclinaison arrière 12 Molette de réglage Dell d'inclinaison frontale 12 contacter 65 Réglage de la hauteur du projecteur 12 Remplacer 59 numéros de téléphone 66 Spécifications...
  • Page 68 Vanne légère 60 Vitesse de roue chromatique support contacter Dell 65 Télécommande 9 Unité principale 5 Bague de mise au point 5 Bouton Marche/Arrêt 5 Ergot du zoom 5 Molette de réglage d’inclinaison 5 Objectif 5 Récepteur IR 5 Trous de fixation pour fixation...
