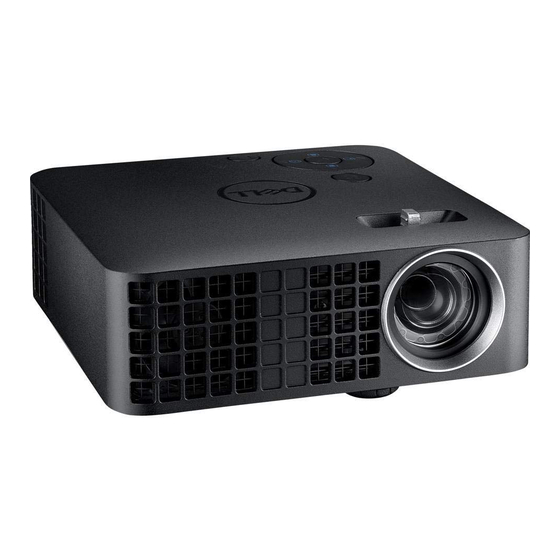

- Page 1 Projecteur mobile Dell™ M115HD Guide de l’utilisateur...
-
Page 2: Remarques, Avertissements Et Attention
La copie de ces documents, sous quelque forme que ce soit, sans l’autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc.. DLP, le logo DLP et DLP BrilliantColor sont des marques commerciales de T . -
Page 3: Table Des Matières
Table des matières Votre projecteur Dell ..... A propos de votre projecteur .... -
Page 4: Votre Projecteur Dell
Votre projecteur Dell Votre projecteur est livré avec tous les éléments présentés ci-dessous. Assurez-vous que tous les éléments sont présents et contactez Dell™ si quoi que ce soit manque. Contenu de la boîte Cordon d’alimentation Câble universel 24 broches sur VGA Mallette de transport CD du guide de l’utilisateur &... -
Page 5: A Propos De Votre Projecteur
N’essayez pas de toucher les fentes de ventilation car elles peuvent devenir très chaudes lorsque le projecteur est allumé ou juste après qu’il ait été éteint. Ne regardez pas dans l’objectif quand le projecteur est allumé car ceci pourrait faire mal aux yeux. Votre projecteur Dell... - Page 6 •Kit de projecteur recommandé (N/P : VXJN3). Pour plus d’informations, visitez le site Internet de Dell : dell.com/support. •Pour plus d’informations, voir les Instructions de sécurité livrées avec votre projecteur. •Le projecteur M115HD ne doit être utilisé qu’à l’intérieur. Votre projecteur Dell...
-
Page 7: Connexion De Votre Projecteur
Connexion de votre projecteur 1 Emplacement pour carte Micro 5 Htparl SD pour une lecture multimédia (vidéo/audio/photo/Visualiseur Office), prise en charge de la mise à jour firmware de médias et de processeur d'images 2 Un connecteur USB de type A 6 Connecteur HDMI pour l'affichage USB, la lecture multimédia (vidéo/audio/photo/... -
Page 8: Connexion À Un Ordinateur
Seul un câble universel 24 broches sur VGA est fourni avec votre projecteur. Un câble universel 24 broches sur VGA supplémentaire ou un câble de sortie audio 24 broches sur VGA peuvent être achetés sur le site web de Dell sur www.dell.com. Connexion de votre projecteur... - Page 9 REMARQUE : Plug & Play. Le câble USB (USB A sur A) n’est pas fourni avec votre projecteur. Vous pouvez acheter un câble USB (USB A sur A) sur le site web de Dell sur www.dell.com. Connexion de votre projecteur...
- Page 10 Votre projecteur doit avoir un dongle sans fil installé si vous voulez utiliser la fonction d'affichage sans fil. Le dongle sans fil n’est pas fourni avec le projecteur. Vous pouvez l’acheter sur le site Web de Dell www.dell.com. Connexion de votre projecteur...
- Page 11 Après avoir installé et lancé l’application sur votre appareil portable, activez la technologie Wi-Fi sur votre téléphone portable et connectez-vous au réseau du projecteur Dell M115HD. Pour plus d'informations, veuillez consulter le site d'assistance Dell sur dell.com/support.
-
Page 12: Connexion À Un Lecteur De Dvd
STANDBY/ON ENTER DVD/USB HOME RETURN MENU Cordon d’alimentation Adaptateur secteur Câble HDMI REMARQUE : Le câble HDMI n’est pas fourni avec votre projecteur. Vous pouvez acheter un câble HDMI sur le site Web de Dell www.dell.com. Connexion de votre projecteur... -
Page 13: Connexion Au Contenu Multimédia
Connexion au contenu multimédia Connexion multimédia avec une clé USB Cordon d’alimentation Adaptateur secteur Clé USB REMARQUE : La clé USB n’est pas fournie avec votre projecteur. Connexion de votre projecteur... - Page 14 Connexion au contenu multimédia à l’aide d’une carte Micro SD Cordon d’alimentation Adaptateur secteur Carte Micro SD REMARQUE : La carte micro SD n’est pas fournie avec votre projecteur. Connexion de votre projecteur...
-
Page 15: Utilisation De Votre Projecteur
Utilisation de votre projecteur Allumer votre projecteur REMARQUE : Allumez le projecteur avant d’allumer la source (ordinateur, lecteur de DVD, etc.). Le témoin du bouton d’alimentation clignote en blanc jusqu’à ce qu’il soit enfoncé. Connectez le cordon d’alimentation avec l’adaptateur secteur et les câbles de signal appropriés sur le projecteur. -
Page 16: Réglage De L'image Projetée
Pour éteindre rapidement le projecteur, appuyez sur le bouton Marche pendant une seconde pendant que les ventilateurs du projecteur sont encore en train de tourner. REMARQUE : Avant de rallumer le projecteur, attendez au moins 60 secondes pour que la température interne se stabilise. Débranchez le cordon d’alimentation et l’adaptateur secteur de la prise de courant et du projecteur. -
Page 17: Réglage De La Mise Au Point Du Projecteur
Réglage de la Mise au point du Projecteur AVERTISSEMENT : Pour éviter d'endommager le projecteur, assurez-vous que la molette de réglage avant est entièrement rétractée avant de déplacer le projecteur ou de le ranger dans son étui de transport. Faites tourner la bague de mise au point jusqu’à ce que l’image soit nette. -
Page 18: Réglage De La Taille De L'image Projetée
Réglage de la taille de l’image projetée 80" (203,2 cm) 70" (177,8 cm) 60" (152,4 cm) 50" (127,0 cm) 40" (101,6 cm) 30" (76,2 cm) 3,18' (0,97 m) Utilisation de votre projecteur... - Page 19 Taille de l’écran Hauteur Distance souhaitée Diagonale De la base jusqu’en haut de (m) <A> (pouce) l’image (cm) L (cm) x H (cm) <B> <C> 0,97 65 x 40 1,29 86 x 54 1,61 107 x 67 1,94 129 x 81 2,26 151 x 94 2,58...
-
Page 20: Utilisation Du Panneau De Contrôle
Utilisation du panneau de contrôle Marche Allume et éteint le projecteur. Pour plus d’informations, référez-vous à « Allumer votre projecteur » à la page 15 et à « Eteindre votre projecteur » à la page 15. Haut / Réglage de Appuyez pour naviguer les éléments du la déformation menu OSD. - Page 21 DEL TEMP Si le voyant TEMP s’allume ou clignote en orange, l’un des problèmes suivants est probablement la cause : • La température interne du projecteur est trop élevée Pour plus d’informations, référez-vous à « Guide de dépannage de votre projecteur » à...
-
Page 22: Utilisation De La Télécommande
Utilisation de la télécommande Lampe DEL Voyant DEL. Source Appuyez pour permuter entre VGA, DoUSB, HDMI, USB, Micro SD et la source de mémoire interne. Auto adjust Appuyez pour synchroniser le projecteur avec la source d’entrée. Réglage auto ne fonctionne pas si l’OSD (Affichage à l’écran) est affiché. - Page 23 Muet Appuyez pour activer ou désactiver le haut- parleur du projecteur. 10 Aspect ratio Appuyez pour changer le format de l’image affichée. Alimentation Appuyez pour allumer et éteindre le projecteur. Pour plus d’informations, référez- vous à « Allumer votre projecteur » à la page 15 et à...
-
Page 24: Installation Des Piles De La Télécommande (Optionnelle)
Installation des piles de la télécommande (optionnelle) Enlevez le support pour pile en tenant fermement le côté et en tirant sur le support pour pile pour le faire sortir. Insérez une pile bouton CR2032 et alignez correctement la polarité selon les marques du support pour pile. -
Page 25: Rayon De Fonctionnement Avec La Télécommande En Option
Rayon de fonctionnement avec la télécommande en option Rayon Angle ± 20° Distance 7 m/22,97 pieds Angle REMARQUE : Le rayon de la télécommande peut différer légèrement du diagramme. Si les piles sont faibles, cela risque d’empêcher un bon contrôle du projecteur avec la télécommande. Utilisation de votre projecteur... -
Page 26: Utilisation Du Menu Osd (Affichage À L'écran)
Utilisation du menu OSD (Affichage à l’écran) • Le projecteur possède un menu OSD (Affichage à l’écran) multilingue qui peut être affiché avec ou sans source d’entrée. • Appuyer sur le bouton Menu du panneau de contrôle ou de la télécommande pour ouvrir le menu principal. -
Page 27: Réglage Auto
REMARQUE : —Vous pouvez aussi brancher le câble USB ODE DE STORAGE dans la source de mémoire interne pour exécuter, copier, supprimer, déplacer et encore plus à partir de votre ordinateur vers la mémoire interne et la carte SD du projecteur. -
Page 28: Mode Vidéo
MODE VIDÉO Le menu Mode Vidéo permet d’optimiser l’image affichée. Les options sont : Présentation, Lumineux, Film, sRVB (offre une représentation plus fidèle des couleurs), et Perso (choisissez vos réglages préférés). VOLUME Le menu Volume permet d’ajuster les réglages du volume de votre projecteur. -
Page 29: Réglages Image
RÉG. AVANCÉS Le menu Rég. avancés vous permet de changer le réglage des options Image, Écran, Projecteur, Menu, Alimentation et Infos projecteur. PC)— Choisissez et appuyez sur pour ouvrir ÉGLAGES IMAGE EN MODE le menu de réglage de l’image. Le menu Réglages image contient les options suivantes : —Utilisez pour ajuster la luminosité... -
Page 30: Réglages Image ( En Mode Vidéo )
)— Choisissez et appuyez sur pour ÉGLAGES IMAGE EN MODE IDÉO ouvrir le menu de réglage de l’image. Le menu Réglages image contient les options suivantes : —Utilisez pour ajuster la luminosité de UMINOSITÉ l’image. —Utilisez pour ajuster le contraste de ONTRASTE l’image. -
Page 31: Réglages Écran ( En Mode Pc)
PC)— Choisissez et appuyez sur pour ouvrir ÉGLAGES ÉCRAN EN MODE le menu de réglage de l’écran. Le menu Réglages écran contient les options suivantes : —Appuyez sur pour déplacer l’image vers la ORIZONTAL droite et sur pour déplacer l’image vers la gauche. —Appuyez sur pour déplacer l’image OSITION VERTICALE... - Page 32 —Appuyez sur pour activer le AVIGATION ZOOM menu Navigation zoom. Utilisez pour naviguer l’écran de projection. )— Choisissez et appuyez sur pour ÉGLAGES ÉCRAN EN MODE IDÉO ouvrir le menu de réglage de l’écran. Le menu Réglages écran contient les options suivantes : ’...
- Page 33 — Choisissez et appuyez sur pour ouvrir le menu de ÉG PROJECTEUR réglage du projecteur. Le menu Réglages projecteur contient les options suivantes : —Pour sélectionner le mode du projecteur, ODE PROJECTEUR en fonction de la manière dont le projecteur a été installé. •...
- Page 34 Séquence tests 1 : Séquence tests 2 : —Sélectionnez Confirmer et appuyez sur ÉGLAGES USINE pour réinitialiser tous les réglages et restaurer les réglages originaux. Le message d’avertissement suivant s’affichera : Les éléments de réinitialisation comprennent à la fois les paramètres sources de l’ordinateur et les paramètres de source vidéo.
- Page 35 — Choisissez et appuyez sur pour ouvrir le menu de réglage. Le menu des réglages contient les paramètres suivants : —Pour changer la position du menu OSD sur ENU POSITION l’écran. —Permet de régler le délai d’attente du menu ENU TEMPO OSD.
- Page 36 REMARQUE : Si vous avez oublié votre mot de passe, contactez DELL ou un technicien agréé. Pour désactiver la fonction Mot de passe, sélectionnez l’option Désac. pour fermer la fonction. Pour effacer le mot de passe, choisissez l’option Supp.
- Page 37 —Entrez le mot de passe original. Puis HANGER MOT PASSE entrez le nouveau mot de passe et confirmez à nouveau le nouveau mot de passe. Utilisation de votre projecteur...
- Page 38 .— Choisissez et appuyez sur pour ouvrir le menu des réglages d’alimentation. Le menu de réglage de l’alimentation contient les options suivantes : É —Par défaut le projecteur a été réglé pour entrer CO ÉNERGIE en mode d’économie d’énergie après 120 minutes d’inactivité.
-
Page 39: Infos Projecteur
— Le menu Informations affiche les réglages NFOS PROJECTEUR actuellement utilisés par le projecteur M115HD. LANGUE Pour changer la langue du menu OSD. Appuyez sur et sur pour sélectionner les différentes langues et appuyez sur pour changer de langue. Utilisation de votre projecteur... -
Page 40: Présentation Multimédia
Présentation multimédia Format multimédia pris en charge : Format photo Type d’image Sous-type Type de Nbre maxi de Taille maxi (extension codage pixels de fichier) Jpeg / Jpg Baseline YUV420 Pas de limite YUV422 YUV440 YUV444 progressif YUV420 résolution panneau 64x YUV422 YUV440 YUV444... - Page 41 Comment configurer le type de fichier pour le multimédia avec USB REMARQUE : Une clé USB doit être branchée sur le projecteur si vous voulez utiliser la fonction USB multimédia. Suivez la procédure ci-dessous pour lire les fichiers photo, vidéo ou musique sur votre projecteur : Connectez le cordon d’alimentation avec l’adaptateur secteur et allumez le projecteur en appuyant sur le bouton d’alimentation.
- Page 42 Accédez au menu Source d’entrée, sélectionnez l’option USB et appuyez sur le bouton L’écran USB reproduit ci-dessous s’affiche : Sélectionnez les fichiers multimédia : Photos, Vidéo, Musique ou Visualiseur Office puis appuyez sur pour lancer la lecture. Ou bien sélectionnez l’option Réglage pour modifier les paramètres multimédia.
- Page 43 Comment configurer le type de fichier pour le contenu multimédia avec carte Micro SD REMARQUE : Une carte micro SD doit être insérée dans le projecteur si vous voulez utiliser la fonction micro SD multimédia. Suivez la procédure ci-dessous pour lire les fichiers photo, vidéo ou musique sur votre projecteur : Connectez le cordon d’alimentation avec l’adaptateur secteur et allumez le projecteur en appuyant sur le bouton d’alimentation.
- Page 44 Accédez au menu Source d’entrée, sélectionnez l’option Micro SD et appuyez sur le bouton L’écran Micro SD reproduit ci-dessous s’affiche : Sélectionnez les fichiers multimédia : Photos, Vidéo, Musique ou Visualiseur Office puis appuyez sur pour lancer la lecture. Ou bien sélectionnez l’option Réglage pour modifier les paramètres multimédia.
- Page 45 Comment configurer le type de fichier pour le multimédia avec mémoire interne Suivez la procédure ci-dessous pour lire les fichiers photo, vidéo ou musique sur votre projecteur : Connectez le cordon d’alimentation avec l’adaptateur secteur et allumez le projecteur en appuyant sur le bouton d’alimentation. Accédez au menu Source d’entrée, sélectionnez l’option Mémoire Interne et appuyez sur le bouton Utilisation de votre projecteur...
- Page 46 L’écran Mémoire interne reproduit ci-dessous apparaît : Sélectionnez les fichiers multimédia : Photos, Vidéo, Musique ou Visualiseur Office puis appuyez sur pour lancer la lecture. Ou bien sélectionnez l’option Réglage pour modifier les paramètres multimédia. Voir « Configuration multimédia » à la page 48. Utilisation de votre projecteur...
- Page 47 Visualiseur Office pour l’USB, la carte SD et la mémoire interne La fonction Visualiseur Office vous permet d’utiliser des fichiers MS Excel, MS Word, MS PowerPoint et PDF. Introduction aux boutons Utilisez les boutons haut, bas, gauche et droit pour naviguer et utilisez le bouton du panneau de contrôle du projecteur ou de la télécommande pour sélectionner.
-
Page 48: Réglage Photo
CONFIGURATION multimédia pour l’USB, la Micro SD et la mémoire interne Le menu de configuration multimédia vous permet de modifier les paramètres pour Photo, Vidéo et Musique. REMARQUE : Le menu de configuration multimédia et les réglages sont les mêmes pour l'USB, Micro SD et la mémoire interne. RÉGLAGE PHOTO Choisissez et appuyez sur pour activer le menu de configuration photo. -
Page 49: Réglage Vidéo
REMARQUE : Les fonctions Durée du diaporama, Répéter diaporama et Effet diaporama ne sont applicables qu’au mode Diaporama. RÉGLAGE VIDÉO Choisissez et appuyez sur pour activer le menu de configuration vidéo. Le menu de configuration vidéo contient les options suivantes : ’... -
Page 50: Réglage Musique
RÉGLAGE MUSIQUE Choisissez et appuyez sur pour activer le menu de configuration musique. Le menu de configuration musique contient les options suivantes : — Appuyez sur ou sur pour sélectionner le mode de ECTURE lecture de la musique. Les options sont les suivantes : Une fois, Répéter une fois, Répéter, et Aléatoire. - Page 51 *.inf files) soient dans le répertoire racine de la carte Micro SD (ou la clé USB). REMARQUE : Vous pouvez télécharger les fichiers firmware « médias et processeur d'images » depuis le site d'assistance de Dell sur dell.com/support. Utilisation de votre projecteur...
-
Page 52: Guide De Dépannage De Votre Projecteur
Guide de dépannage de votre projecteur Si vous rencontrez des problèmes avec le projecteur, reportez-vous au guide de dépannage suivant. Si le problème persiste, contactez Dell (Voir Contacter Dell à page 61). Problème Solution possible • Vérifiez que le projecteur est bien sous Aucune image n’apparaît... - Page 53 Si vous utilisez un ordinateur portable Dell, réglez la résolution de l’ordinateur sur WXGA (1280 x 800) : Faites un clic droit sur une partie non ® utilisée de votre bureau de Microsoft ®...
- Page 54 10 secondes sur le bouton ALIMENTATION. Attendez environ 5 minutes puis essayez de le rallumer. Si le problème persiste, contactez Dell. L’OSD n’apparaît pas à Appuyez sur le bouton Menu du panneau pendant 15 secondes pour déverrouiller l’écran...
- Page 55 Problème (suite) Solution possible (suite) DoUSB ne s’affiche pas Display over USB doit s’exécuter automatiquement. Pour exécuter manuellement l’affichage USB, allez à Poste de travail et exécutez « USB_Display.exe ». REMARQUE : Vous aurez besoin du droit d’accès d’administrateur pour installer le pilote.
-
Page 56: Signaux De Commande
Panne de L’un des ventilateurs ne marche pas ventilateur correctement. Le projecteur va ORANGE s’éteindre automatiquement. Si le clignotant problème persiste, contactez Dell. DEL panne DEL défectueuse. ORANGE Surchauffeme Les fentes de ventilation sont nt du pilote bloquées ou le pilote de la DEL droite de la DEL a surchauffé. -
Page 57: Spécifications
Spécifications Vanne légère 0,45" WXGA S450 DMD, DarkChip3™ Luminosité 450 Lumens ANSI (max.) Rapport de contraste 10000:1 typique (Plein On / Plein Off) Uniformité 80% typique (Standard du Japon - JBMA) Nombre de pixels 1280 x 800 (WXGA) Taux d’affichage 16:10 Mémoire flash interne Mémoire de 1 Go (max.) - Page 58 Dimensions (L x H x D) 105,3 x 36,5 x 104 mm 1,44"(36,5 mm) Environnement Température d’utilisation : 5 °C à 35 °C Humidité : 80% maximum Température de stockage : 0 °C à 60 °C Humidité : 90% maximum Température de transport : -20 °C à 60 °C Humidité : 90% maximum Connecteurs d’E/S Alimentation : Une fiche d’alimentation CC...
- Page 59 Emplacement pour carte Micro SD : Un connecteur Micro SD pour la prise en charge de lecture multimédia (vidéo/musique/photo/Visualiseur Office) et la prise en charge de la mise à jour firmware de médias et de processeur d'images La carte micro SD peut prendre en charge jusqu’à...
- Page 60 Modes de compatibilité (Numérique) Taux de Fréquence Hsync Horloge de pixels Résolution rafraîchissement (KHz) (MHz) (Hz) 640 x 350 70,087 31,469 25,175 640 x 480 59,940 31,469 25,175 720 x 480 p60 59,940 31,469 27,000 720 x 576 p50 50,000 31,250 27,000 720 x 400...
-
Page 61: Contacter Dell
Dell. Dell™ offre plusieurs options de service et d’assistance téléphonique et en ligne. La disponibilité peut varier en fonction du pays et du produit, et donc certains services peuvent ne pas être disponibles dans votre pays. -
Page 62: Appendice : Glossaire
Appendice : Glossaire Lumens ANSI — Un standard pour mesurer la luminosité. Il est calculé en divisant une image d’un mètre carré en 9 rectangles égaux, en mesurant le lux (ou la luminosité) au centre de chaque rectangle et en faisant la moyenne de ces neufs points. - Page 63 dB — décibel — Une unit utilisée pour exprimer la différence relative en puissance ou intensité, habituellement entre deux signaux acoustiques ou électriques, égal dix fois le logarithme commun du rapport des deux niveaux. Ecran diagonal — Une méthode de mesure de la taille d’un écran ou d’une image projetée.
- Page 64 Taille de l’image maximum — L’image la plus grande qu’un projecteur peut projeter dans une pièce sombre. Ceci est généralement limité par la plage focale des optiques. Distance minimum — La position la plus proche à laquelle un projecteur peut faire la mise au point d’une image sur un écran. NTSC —...
- Page 65 Éco énergie 38 Source d’entrée 26 Allumer/éteindre le projecteur Allumer le projecteur 15 Guide de dépannage 52 Eteindre le projecteur 15 Contacter Dell 52 Conf. Alim. 38 Menu position 35 Conf. Menu 35 Menu tempo 35 Connexion du projecteur Menu Transparence 35...
- Page 66 Réglage de l’image projetée 16 Vanne légère 57 baisser le projecteur support Molette de réglage d’inclinaison frontale 16 contacter Dell 61 Réglage de la hauteur du projecteur 16 Réglage du zoom et de la mise Télécommande 22 au point du projecteur 17 Bague de mise au point 17 Réin., Usine 34...
