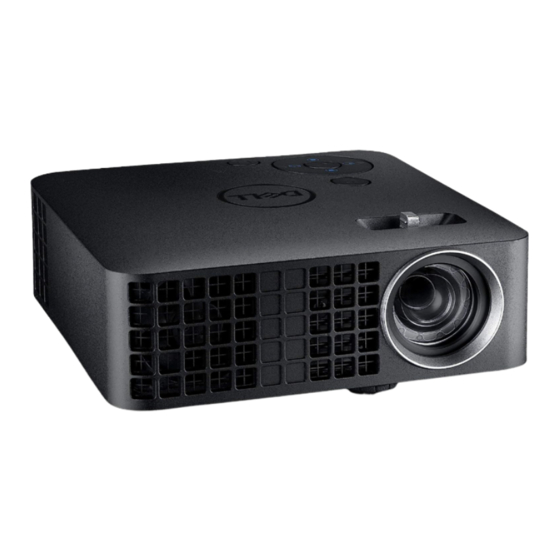

Projecteur mobile Dell M318WL
Guide de l'utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Dell M318WL

Sommaire des Matières pour Dell M318WL

  • Page 1 Projecteur mobile Dell M318WL Guide de l’utilisateur...

  • Page 2: Remarques, Attention Et Avertissements

    La copie de ces documents, sous quelque forme que ce soit, sans l’autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc.. DLP, le logo DLP et DLP BrilliantColor sont des marques commerciales de TEXAS INSTRUMENTS INCORPORATED.

  • Page 3: Table Des Matières

    Table des matières À propos de votre projecteur Dell ..Contenu de la boîte du projecteur ....Vue de dessus et de dessous du projecteur .

  • Page 4: À Propos De Votre Projecteur Dell

    À propos de votre projecteur Dell Votre projecteur est livré avec tous les éléments présentés ci-dessous. Assurez-vous que tous les éléments sont présents et contactez Dell si quoi que ce soit manque. Contenu de la boîte du projecteur Contenu de la boîte Cordon d’alimentation...

  • Page 5: Vue De Dessus Et De Dessous Du Projecteur

    Trou de fixation pour tripode : Insertion d’écrou 1/4"*20 UNC ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, lisez et suivez les Instructions de sécurité décrites à la page 7. À propos de votre projecteur Dell...

  • Page 6: Branchements Du Projecteur

    USB, mise à niveau du firmware et clé sans fil optionnelle. ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, lisez et suivez les Instructions de sécurité décrites à la page 7. À propos de votre projecteur Dell...
  • Page 7 N’utilisez pas le projecteur sans fil près d’un appareil médical. N’utilisez pas le projecteur sans fil près d’un four à micro-ondes. REMARQUE : • Pour plus d’informations, visitez le site Internet de Dell : dell.com/support. • Pour plus d’informations, voir les Instructions de sécurité livrées avec votre projecteur.

  • Page 8: Télécommande (Optionnelle)

    Pour revenir à l'écran précédent. Haut Appuyez pour naviguer les éléments du menu OSD. Droite Appuyez pour naviguer les éléments du menu OSD. Appuyez pour naviguer les éléments du menu OSD. Volume moins Appuyez pour baisser le volume. À propos de votre projecteur Dell...
  • Page 9 Appuyez pour confirmer la sélection. Gauche Appuyez pour naviguer les éléments du menu OSD. Muet Appuyez pour activer ou désactiver le haut- parleur du projecteur. Vide Appuyez pour basculer entre les options Blank blanc/vide/reprendre l’image. À propos de votre projecteur Dell...

  • Page 10: Portée De Fonctionnement De La Télécommande

    Angle ±30° Distance 7 m/22,97 pieds REMARQUE : Le rayon de la télécommande peut différer légèrement du diagramme. Si les piles sont faibles, la télécommande peut ne pas marcher correctement pour contrôler le projecteur. À propos de votre projecteur Dell...

  • Page 11: Réglage De L'image Du Projecteur

    Réglage de l’image du projecteur Réglage du zoom projeté Réglage de la hauteur du projecteur Levez le projecteur de manière à obtenir l’angle d’affichage désiré et utilisez la molette de réglage d’inclinaison frontale pour régler avec précision l’angle d’affichage. Baisser le projecteur Utilisez la molette de réglage d'inclinaison avant pour régler avec précision l'angle d'affichage.

  • Page 12: Réglage De La Position Du Projecteur

    à l’écran, le réglage du zoom et le format vidéo déterminent la taille de l’image projetée. • Rapport de distance de l'objectif : 0,52 Vous pouvez configurer ou installer le M318WL comme suit : Cas A Cas B Projection arrière...
  • Page 13 N'installez pas le projecteur M318WL comme suit : Cas D Cas C Projection vers le haut Projection depuis montage au plafond Cas F Cas E Projection droite portrait Projection gauche portrait Réglage de l’image du projecteur...

  • Page 14: Réglage Des Coins De L'image

    Réglage des coins de l'image Utilisez Réglage Auto pour régler automatiquement Horizontal, Vertical, Fréquence et Alignement du projecteur en mode PC. Dell M318WL HDMI RÉGLAGE AUTO Mode Présentation Rég. avancés Français Résolution : Réglage de l’image du projecteur...

  • Page 15: Réglage De La Taille De L'image

    Réglage de la taille de l'image 80" (203,2 cm) 70" (177,8 cm) 60" (152,4 cm) 50" (127,0 cm) 40" (101,6 cm) 30" (76,2 cm) 3,18' (0,97 m) Réglage de l’image du projecteur...

  • Page 16: Réglage De La Forme De L'image

    Réglage de la forme de l'image Taille de l’écran Hauteur Distance souhaitée Diagonale L (cm) x H (cm) De la base jusqu'en haut (pouce) (m) <A> de l'image (cm) <B> <C> 0,97 65 x 40 1,29 86 x 54 1,61 107 x 67 1,94 129 x 81...

  • Page 17: Utilisation De Votre Projecteur

    Utilisation de votre projecteur Connexion d'un ordinateur à l'aide d'une clé sans fil optionnelle Utilisation de votre projecteur...
  • Page 18 Connectez la clé sans fil au port USB-A du projecteur. Réglez la source d'entrée sur Affichage sans fil afin d'accéder au menu sans fil. Dell M318WL Affichage sans fil RÉGLAGE AUTO Mode Présentation HDMI Rég. avancés Français Résolution : Dans le menu sans fil de votre appareil, recherchez le projecteur par son ID.
  • Page 19 Effectuez l'une des actions suivantes : a Si vous vous connectez au projecteur avec la méthode sans fil pour la première fois, ouvrez d'abord le navigateur Web sur votre ordinateur et saisissez l'adresse IP 10.0.50.100. Continuez à l’étape 5. b Si vous avez déjà connecté votre ordinateur au projecteur avec la méthode sans fil, veuillez continuer à...
  • Page 20 Ouvrez l'application Dell Network Projection sur votre ordinateur. Trouvez un projecteur avec lequel vous vous êtes connecté. Utilisation de votre projecteur...
  • Page 21 Votre projecteur doit avoir un dongle sans fil installé si vous voulez utiliser la fonction d'affichage sans fil. Le dongle sans fil n’est pas fourni avec le projecteur. Vous pouvez l’acheter sur le site Web de Dell www.dell.com. Utilisation de votre projecteur...
  • Page 22 Connexion à un smartphone ou une tablette à l'aide d'une clé sans fil optionnelle Installez l'application EZCast Pro sur votre appareil Android ou iOS. Dans le menu sans fil de votre appareil, recherchez le projecteur par son ID. Puis saisissez la clé PSK à l'invite pour commencer à partager le même réseau avec le projecteur.

  • Page 23: Connexion Au Contenu Multimédia

    REMARQUE : Dell M318WL prend en charge la fonction EZView. Il s'agit d'une application qui transmet du contenu pris en charge depuis votre appareil Android ou iOS, sans fil. Pour plus d’informations, veuillez consulter le site d’assistance Dell sur dell.com/support.

  • Page 24: Utilisation De La Présentation Sans Ordinateur

    Utilisation de la présentation sans ordinateur Types de fichiers multimédias pris en charge Format photo Type Sous-type Type de Nbre maxi de pixels Taille maxi d'image codage (Nom ext) Jpeg / Jpg Baseline YUV420 Pas de limite YUV422 YUV440 YUV444 progressif YUV420 résolution panneau 64x...

  • Page 25: Configuration Pour Présenter Via La Mémoire Interne

    USB-A vers USB-A pour connecter l'ordinateur et le projecteur. Mettez le projecteur sous tension en appuyant sur le bouton d'alimentation. Accédez au menu SÉLECT ENTRÉE, sélectionnez l'option Mémoire Interne et appuyez sur le bouton Dell M318WL Mémoire Interne RÉGLAGE AUTO Mode Présentation Rég. avancés Français...
  • Page 26 L’écran Mémoire interne reproduit ci-dessous apparaît : Sélectionnez Mode de storage pour accéder à la mémoire interne en tant que Disque amovible. Mémoire Interne Vidéo Musique Photo Document Réglages Mode de storage Pour copier des fichiers dans la mémoire interne du projecteur, ouvrez d'abord une fenêtre de l'explorateur de fichiers.
  • Page 27 L’écran de source vidéo reproduit ci-dessous s’affiche : Vidéo Écran de lecture vidéo : 00:00:26 00:02:36 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture vidéo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la lecture vidéo. Précédent Retour en Lecture/Pause...
  • Page 28 L’écran de source audio reproduit ci-dessous s’affiche : Audio Écran de lecture de musique : Fine Music Vol. 1 Maid with the Flaxen Hair.mp3 00:00:27 00:02:50 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture de la musique. Vous pouvez alors utiliser les boutons suivants à...
  • Page 29 L’écran de source photo reproduit ci-dessous s’affiche : Photo Écran Diaporama : Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la visionneuse photo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la visionneuse photo. Pivotement -/+ Zoom avant/ Haut / Bas / Gauche / Droite...

  • Page 30: Configuration Pour Présenter À L'aide Du Stockage Usb Externe

    L'Écran Paramètres présenté ci-dessous s’affiche : Version Mise à niveau REMARQUE : Ceci est utilisé pour la mise à niveau du firmware via USB. Configuration pour présenter à l'aide du stockage USB externe REMARQUE : Une clé USB doit être branchée sur le projecteur si vous voulez utiliser la fonction USB multimédia.
  • Page 31 Branchez une clé USB sur votre projecteur. Accédez au menu SÉLECT ENTRÉE, sélectionnez l'option Afficheur USB et appuyez sur le bouton Dell M318WL Afficheur USB RÉGLAGE AUTO Mode Présentation Rég. avancés Français Résolution : L’écran USB reproduit ci-dessous s’affiche : Afficheur USB Vidéo...
  • Page 32 L’écran de source vidéo reproduit ci-dessous s’affiche : Vidéo Écran de lecture vidéo : 00:00:26 00:02:36 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture vidéo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la lecture vidéo. Précédent Retour en Lecture/Pause...
  • Page 33 L’écran de source audio reproduit ci-dessous s’affiche : Audio Écran de lecture de musique : Fine Music Vol. 1 Maid with the Flaxen Hair.mp3 00:00:27 00:02:50 Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la lecture de la musique. Vous pouvez alors utiliser les boutons suivants à...
  • Page 34 L’écran de source photo reproduit ci-dessous s’affiche : Photo Écran Diaporama : Appuyez sur le bouton de la télécommande ou du clavier pour accéder au contrôle de la visionneuse photo. Vous pouvez alors utiliser les boutons suivants à l'écran pour contrôler la visionneuse photo. Pivotement -/+ Zoom avant/ Haut / Bas / Gauche / Droite...
  • Page 35 L'Écran Paramètres présenté ci-dessous s’affiche : Version Mise à niveau REMARQUE : Ceci est utilisé pour la mise à niveau du firmware via USB. Utilisation de votre projecteur...

  • Page 36: Configuration Pour Présenter À L'aide De Affichage Usb

    Configuration pour présenter à l'aide de Affichage USB Suivez ces étapes pour utiliser l'application Dell Network Projection avec un câble USB. Raccordez le câble d'alimentation avec l'adaptateur secteur CA puis utilisez le câble USB-A vers USB-A pour connecter l'ordinateur et le projecteur.
  • Page 37 Mode de storage Pour utiliser l'application Dell Network Projection Lite depuis la mémoire interne, ouvrez d'abord une fenêtre de l'explorateur de fichiers sur votre ordinateur. Allez dans Ordinateur et recherchez Dell Network Pro. Ouvrez Dell Network Pro et copiez l'application Dell Network Projection Lite sur votre ordinateur.
  • Page 38 L’écran Affichage USB reproduit ci-dessous s’affiche : Exécutez l'application Dell Network Projection Lite depuis votre ordinateur. Utilisation de votre projecteur...
  • Page 39 Trouvez un projecteur avec lequel vous vous êtes connecté. Sélectionnez Étendre pour partager votre contenu. Utilisation de votre projecteur...

  • Page 40: Identification Des Éléments Et Des Commandes

    Mise sous tension avec Dell Power Companion Identification des éléments et des commandes Port d'entrée de l'alimentation (depuis l'adaptateur de l'ordinateur portable) Bouton d'alimentation/Bouton de statut de la batterie Voyants de statut de la batterie (5) Ports de sortie USB (2)

  • Page 41: Alimentation De Votre Projecteur

    Alimentation de votre projecteur Connectez une extrémité du câble de sortie de l'alimentation au port de sortie de l'alimentation du Power Companion. Connectez l'autre extrémité du câble de sortie de l'alimentation au connecteur d'entrée CC de votre projecteur. Appuyez sur le bouton d'alimentation pour commencer à mettre votre projecteur sous tension.

  • Page 42: Guide De Dépannage

    Guide de dépannage Conseils de dépannage Si vous rencontrez des problèmes avec le projecteur, reportez-vous au guide de dépannage suivant. Si le problème persiste, contactez Dell (Voir Contacter Dell à page 53). Problème Solution possible Aucune image n’apparaît • Vérifiez que le projecteur est bien sous sur l’écran...
  • Page 43 Si vous utilisez un ordinateur portable Dell, réglez la résolution de l’ordinateur sur WXGA (1280 x 800) : Faites un clic droit sur la partie non ®...
  • Page 44 Affichage USB inopérant Display over USB doit s’exécuter automatiquement. Pour exécuter manuellement l’affichage USB, allez à Poste de travail et exécutez « Dell Network Projection Lite.exe ». REMARQUE : Vous aurez besoin du droit d’accès d’administrateur pour installer le pilote.
  • Page 45 Problème Solution possible (suite) (suite) Le fichier vidéo n'est pas • Assurez-vous que le fichier vidéo est pris pris en charge. en charge par le lecteur multimédia du projecteur. Accédez aux pages 24 pour connaître les types de fichiers multimédias pris en charge.

  • Page 46: Signaux De Commande

    ORANGE ventilation ne sont pas bloquées et que la température ambiante est dans la gamme acceptable. Si le problème persiste, contactez Dell. Panne de L’un des ventilateurs ne ventilateur marche pas correctement. Le projecteur s’éteint ORANGE automatiquement.

  • Page 47: Maintenance

    Maintenance Remplacer les piles de la télécommande Faites pivoter le couvercle des piles dans le sens antihoraire pour le retirer. Insérez une pile bouton CR2032 et alignez correctement la polarité selon les marques du support pour pile. REMARQUE : Lorsque vous utilisez la télécommande pour la première fois, vous verrez un film plastique placé...

  • Page 48: Spécifications

    Spécifications Digital Light Processing 0,45" WXGA S450 DMD, DarkChip3™ Luminosité 500 Lumens ANSI (max.) Rapport de contraste 10000:1 typique (Plein On / Plein Off) Uniformité 85% typique (Standard du Japon - JBMA) Nombre de pixels 1280 x 800 (WXGA) Taux d’affichage 16:10 Mémoire flash interne Mémoire de 7 Go (max.)
  • Page 49 Consommation Mode normal : 52 W ± 10% @ 110 Vca électrique Mode Eco : 42 W ± 10% @ 110 Vca Mode économie d’énergie : < 0,5 W (Ventilateur tournant à sa vitesse minimum) Mode Veille : < 0,5 W Audio 1 haut-parleur, 1 watts RMS Niveau de bruit...
  • Page 50 Connecteurs d’E/S Port USB (type A) : Un connecteur USB pour prendre en charge l’affichage USB, la lecture multimédia (vidéo/musique/photo/visionneuse Office), l’accès au stockage sur carte mémoire USB (clé USB/mémoire interne), la prise en charge du projecteur, de la mise à jour firmware de médias et de processeur d’images et la prise en charge de la clé...

  • Page 51: Modes De Compatibilité (Numérique)

    Modes de compatibilité (Numérique) Résolution Fréquence de Fréquence Horloge de rafraîchissement Hsync (KHz) pixels (MHz) (Hz) 640 x 350 70,087 31,469 25,175 640 x 480 59,940 31,469 25,175 720 x 480 p60 59,940 31,469 27,000 720 x 576 p50 50,000 31,250 27,000 720 x 400...

  • Page 52: Informations Supplémentaires

    Informations supplémentaires Pour plus d'informations sur l'utilisation de votre projecteur, consultez le Guide de l'utilisateur des projecteurs Dell sur www.dell.com/support/manuals. Informations supplémentaires...

  • Page 53: Contacter Dell

    Dell. Dell vous offre plusieurs options de support et de service en ligne ou par téléphone. La disponibilité peut varier en fonction du pays et du produit, et donc certains services peuvent ne pas être disponibles dans votre pays.
  • Page 54 Réglage de la hauteur du Connexion du projecteur projecteur 11 Adaptateur secteur 23 Cordon d’alimentation 23 Réglage du zoom et de la mise au point du projecteur 12 Contacter Dell 4 Spécifications Dell Audio 49 contacter 52 Compatibilité vidéo 48 Connecteurs d’E/S 49 Consommation électrique 49...
  • Page 55 Taux d’affichage 48 Uniformité 48 support contacter Dell 52 Télécommande 16 Unité principale 5 Bague de mise au point 5 Bouton élévateur pour le réglage de la hauteur 5 Objectif 5 Panneau de contrôle 5 Index...
