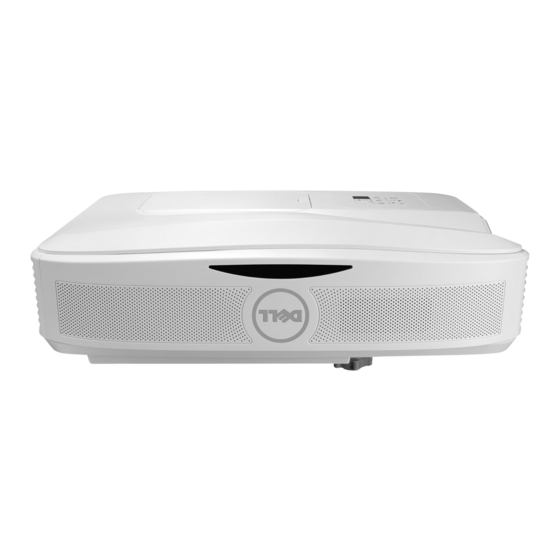

Dell | Projecteur interactif
S560T
Guide de configuration tactile

Publicité

Table des Matières
loading

Manuels Connexes pour Dell S560T

Sommaire des Matières pour Dell S560T

  • Page 1 Dell | Projecteur interactif S560T Guide de configuration tactile...

  • Page 2: Remarques

    D’autres marques ou nom commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.

  • Page 3: Configurer Votre Projecteur

    Configurer votre projecteur Configurer votre projecteur Avis d'utilisation Précautions d'utilisation Veuillez respecter tous les avertissements, La caméra infrarouge (IR) située sur le toutes les précautions et les instructions de projecteur détecte les signaux infrarouges maintenance recommandés dans le présent provenant de l'unité tactile fixée au tableau manuel de l'utilisateur.

  • Page 4: Fonctionnement

    Configurer votre projecteur Fonctionnement • L'unité tactile recouvre toute la surface du tableau blanc d'une fine lumière infrarouge invisible. • Lorsqu'un doigt ou un stylet touche le rideau de lumière, la lumière infrarouge est réfléchie vers la caméra infrarouge. • La caméra repère plusieurs points tactiles et rapporte les positions à...

  • Page 5: Spécifications

    Configurer votre projecteur Spécifications I. Unité tactile (S560T uniquement) Exigence de sécurité des appareils Classe 1 laser Distance unité tactile à écran 0,79 pouce~3,94 pouces (20 mm~100 mm) @81"~100" 1080p Voyant DEL Bleu/Rouge Ports d' E/S Prise interactive x1 Ajustement capteur tactile Réglage à...
  • Page 6 ChromeBook : 10 points tactiles Distance min. multitactile ≥1,57 pouce (40 mm) Visionneuse de dépannage L'utilitaire prend en charge les images en temps réel pour le dépannage. Taille de fonctionnement de 81” à 100” @1080p (avec un projecteur S560T) l'image de projection...
  • Page 7 *1 : Obtenir l'utilitaire interactif S560x sur le CD fourni, ou téléchargez-le depuis le site d'assistance de Dell *2 : Le S560T doit être aligné et étalonné lors de sa première utilisation, aussi veillez à effectuer la configuration avant utilisation *3 : L'installation de .NET Framework 4.0 est requise...

  • Page 8: Étape 1 : Vérification De L'environnement

    Configurer votre projecteur Étape 1 : Vérification de ou un tableau blanc. Pour plus d'informations sur la façon de vérifier la l'environnement planéité d'une surface, consultez page 10. A Vérifiez que le projecteur est installé dans - Gardez une distance d'au moins 2 pouces les conditions suivantes : (50 mm) par rapport à...
  • Page 9 C Mesure de la planéité de la surface de projetée. projection B Guide des tailles du tableau blanc S560T - Critères : planéité globale du tableau blanc Lorsque vous montez l'unité tactile sur un <0,2 pouce(5 mm), la planéité doit être tableau blanc, veuillez suivre les directives <0,12 pouce(3 mm) sur la surface de...

  • Page 10: Étape 2 : Installer L'unité Tactile

    Configurer votre projecteur Étape 2 : Installer l'unité tactile D-1) Divisez la zone de projection en 16 segments comme dans le diagramme ci- 1 Ouvrez le capot supérieur avec un dessous. Placez l'instrument de mise à tournevis cruciforme (modèle : numéro 1). niveau sur le tableau blanc.
  • Page 11 Configurer votre projecteur - 0,79~3,94 pouces(20~100 mm) depuis le 2-4. Les deux vis noires incluses sont bas de l'unité tactile autotaraudeuses et adaptées au panneau en alvéoles d'aluminium, qui composent généralement les tableaux blancs. REMARQUE : Pour les autres surfaces, comme le bois ou le béton, utilisez des vis adaptées.
  • Page 12 Configurer votre projecteur 3 Fixez l'unité tactile avec la plaque murale à l'aide des vis blanches. 4 Branchez le câble d'alimentation sur l'unité tactile. REMARQUE : Le connecteur L doit être connecté à l'unité tactile.

  • Page 13: Étape 3 : Installer Le Logiciel Utilitaire

    1 point tactile Pris en charge Requis, veuillez installer l'utilitaire de configuration sur (10.7-10.11) tous les Mac, pour une utilisation avec le S560T Chromebook 10 points tactiles Non pris en charge, veuillez Non obligatoire utiliser un ordinateur Windows ou Mac pour effectuer la première installation du S560T...
  • Page 14 Configurer votre projecteur *2 : Le S560T doit être aligné et étalonné lors de sa première utilisation, aussi veillez à effectuer la configuration avant utilisation *3 : L'installation de .NET Framework 4.0 est requise *4 : Les Mac prennent en charge 1 seul point tactile B Installez les utilitaires logiciels depuis le CD.

  • Page 15: Étape 4 : Assistant De Configuration

    Étape 5 : Ajuster capteur configuration tactile Veuillez suivre l'assistant de configuration du 1 Appuyez sur le bouton pour changer le S560T pour effectuer la procédure d’installation mode d'alignement de l'unité tactile : le de l'unité tactile. voyant rouge clignote sur l'indicateur. Voyant DEL...
  • Page 16 Configurer votre projecteur 2 Réglez l'ordinateur pour projeter en mode 4 Tournez le bouton gris dans le sens « Projecteur uniquement ». Connectez le antihoraire, jusqu'à ce que les deux câble USB du projecteur à l'ordinateur faisceaux soient symétriques au même niveau.
  • Page 17 Configurer votre projecteur 6 Utilisez les étiquettes d'alignement 7 Appuyez sur le bouton pour quitter le fournies, vérifiez que chaque faisceau est mode d’alignement, le voyant rouge sur la zone grise de l'étiquette, qui est de 4 clignotant s’éteint, et le voyant d'indication à...

  • Page 18: Étape 6 : Réglage De La Zone Tactile

    Configurer votre projecteur Étape 6 : Réglage de la zone • Vérifiez que l'image de projection est claire. Sinon, réglez la mise au point tactile pour rendre l'image plus nette. A Sélectionnez le réglage de la zone tactile : Si le message d'erreur apparaît, basculez sur le réglage manuel de la zone tactile.
  • Page 19 Configurer votre projecteur B-1. Une fois que la caméra a capturé l'image B-2. Réglage des limites de la zone tactile de projection, une fenêtre de la zone Étape 1 : Cliquez sur P1, utilisez la souris tactile apparaît. Si l'image capturée n'est pour faire glisser P1 vers le coin pas assez claire, veuillez sélectionner de supérieur gauche.

  • Page 20: Étape 7 : Étalonnage

    Configurer votre projecteur Étape 7 : Étalonnage • Vérifiez que l'image de projection est claire. Sinon, réglez la mise au point A Étalonnage automatique : pour rendre l'image plus nette. Si le message d'échec de l'étalonnage automatique apparaît à l'écran, passez en mode d'étalonnage manuel.

  • Page 21: Étape 9 : Mode De Fonctionnement

    Configurer votre projecteur Étape 8 : Visionneuse de Étape 9 : Mode de dépannage fonctionnement Parfois, la lumière infrarouge (IR) de sources de Les utilisateurs peuvent basculer en mode lumière ambiantes peut interférer avec le stylet ( ) lors de l'utilisation du stylet IR. fonctionnement tactile.

  • Page 22: Étape 10 : Sensibilité De La Fonction Tactile

    Configurer votre projecteur Étape 10 : Sensibilité de la fonction tactile Quand la fonction tactile ne répond pas ou que l'écriture devient intermittente, vous pouvez régler la sensibilité en ajustant le niveau de la sensibilité tactile : - Par défaut : 4 - Max.

  • Page 23: Guide De Dépannage

    Guide de dépannage Guide de dépannage Q1 Que faire lorsque la fonction tactile n'est pas assez précise ? Pour plus de précision, vous devez définir le mode d'affichage « Projecteur uniquement » avant étalonnage. R-1 : La précision de la fonction tactile peut être affectée lorsque le paramètre d'affichage de Windows a été modifié.
  • Page 24 Guide de dépannage R-2 : Si vous réglez la résolution de l'ordinateur ou connectez un autre ordinateur. Problème : Au centre du panneau, le curseur et le stylet sont alignés. Lorsque vous vous déplacez à gauche ou à droite, le stylet et le curseur commencent à se séparer. Le problème peut venir des paramètres du pilote de carte graphique.
  • Page 25 Guide de dépannage Q2 Que faire lorsque la fonction tactile n'est pas précise ou ne fonctionne pas lorsque vous utilisez un mode d'affichage différent (duplication / extension) ? R-1 : Mode duplication : Il sera précis si l'ordinateur portable et le projecteur sont réglés sur la même résolution.
  • Page 26 Guide de dépannage Allez dans Panneau de configuration -> Paramètres du PC tablette -> Configuration, et effectuez le réglage de l’écran tactile. Q4 Que faire lorsque l'angle de la zone de projection devient insensible ou que des lignes intermittentes sont observées ? 1 Réglez le niveau de la sensibilité...
  • Page 27 Guide de dépannage Q5 Pourquoi l'ordinateur ne peut-il pas être réinitialisé quand le câble USB raccordant le PC au projecteur est déjà branché ? 1 Débranchez le câble USB de l’ordinateur, puis redémarrez ce dernier. 2 Allez dans la page de configuration du BIOS de l’ordinateur et modifiez la séquence de démarrage.
  • Page 28 Guide de dépannage A-4 Allez dans Options d'alimentation dans le Panneau de configuration, vérifiez l'état des réglages de suspension sélective de la connexion USB dans les réglages USB au niveau des Réglages avancés. Choisissez l'option « Désactivé ». A-5 Allez sur le site Web officiel du fabricant de l'ordinateur et téléchargez la dernière version du pilote USB.
  • Page 29 Guide de dépannage Q7 Que faire lorsque la souris est bloquée ? 1 Ouvrez le couvercle du rideau avec un tournevis. 2 Appuyez sur le bouton pour basculer sur le mode lumière visible (voir l'étape 5 : Ajuster capteur tactile) et la souris sera débloquée. Puis suivez l'étape 5 : Ajuster capteur tactile, comme dans page 15.
  • Page 30 Guide de dépannage 5 Panneau de configuration > Matériel et son > Options d'alimentation > Modifier les paramètres de plan > Modifier les paramètres d'alimentation avancés > Paramètres USB > Activer la suspension USB sélective Choisissez l'option « Désactivé ». 6 Allez sur le site Web officiel du fabricant de l'ordinateur et téléchargez la dernière version du pilote USB.
  • Page 31 Guide de dépannage Veuillez effectuer l'étalonnage et le réglage de la zone tactile lors de la première installation. Si le projecteur ou le tableau blanc est déplacé, le réglage de la zone tactile et l'étalonnage doivent être effectués de nouveau. - Pour obtenir une meilleure précision, veuillez faire un étalonnage manuel.
  • Page 32 Guide de dépannage Veuillez suivre les étapes de dépannage ci-dessous afin d'effectuer à nouveau l'étalonnage automatique et le réglage automatique de la zone tactile. a Quittez toutes les applications logicielles b Réduisez la lumière ambiante c Ne bloquez ni ne secouez l'objectif pendant l'étalonnage d Vérifiez que l'image de projection est claire.
  • Page 33 Guide de dépannage 3 Veuillez vérifier la sélection du mode Couleurs du projecteur. Pour garantir la précision du réglage automatique de la zone tactile et de l'étalonnage automatique, il est recommandé de basculer du mode Couleurs au mode Clair. Q11 Que faire si le curseur de la souris ( ) clignote ou saute sur l'écran, ou si la fonction tactile ne fonctionne pas bien sur certaines zones de projection ? 1 Veuillez confirmer que le capteur tactile a été...
  • Page 34 Guide de dépannage Q12 Que faire lorsqu'il n'y a qu'un point tactile ? 1 Les Mac ne prennent en charge qu'un point tactile. 2 Pour Windows, veuillez vous reporter aux suggestions suivantes 2.1 Rebranchez le câble USB sur l'ordinateur et réessayez. 2.2 Allez dans le Panneau de configuration, et assurez-vous que les composants de PC tablette sont sélectionnés.
  • Page 35 Appendice B : Accessoires Appendice B : Accessoires Câble interactif Elément Description Quantité Unité tactile Étiquette d'alignement Vis blanche M2,6x6 (pour fixer l’unité tactile) Plaque de base de l'unité Vis noire M3x6 tactile (pour fixer la plaque de base)
  • Page 36 Ruban adhésif double- CD pour le manuel de face (pour la plaque de l'utilisateur et les logiciels base) utilitaires Documentation Dell Interactive Projector S560P/S560T Contents: • User's Guide • Setup Utility 018T WNA00 • Touch Setup Guide (S560T only) P/N 18TWN Rev. A00 P/N 36.76G01G001...
  • Page 38 Imprimé en Chine. Imprimé sur du papier recyclé w w w.d e l l .c o m / s u p p o r t...
