Le réglage de la combustion a été testé en usine pour le
groupe de gaz indiqué sur la plaque signalétique. Une adap-
tation in situ peut s'avérer nécessaire dans certains secteurs
d'approvisionnement.
Conditions: Le modèle du produit ne correspond pas au type de gaz
disponible sur place
▶
Ne mettez pas l'appareil en fonctionnement.
Conditions: Le modèle du produit correspond au type de gaz disponible
sur place
▶
Procédez de la manière suivante.
7.9.2
Contrôle de la pression de raccordement
du gaz (pression dynamique du gaz)
1.
Fermez le robinet d'arrêt du gaz.
2.
Démontez la partie supérieure de la protection.
(→ page 10)
3.

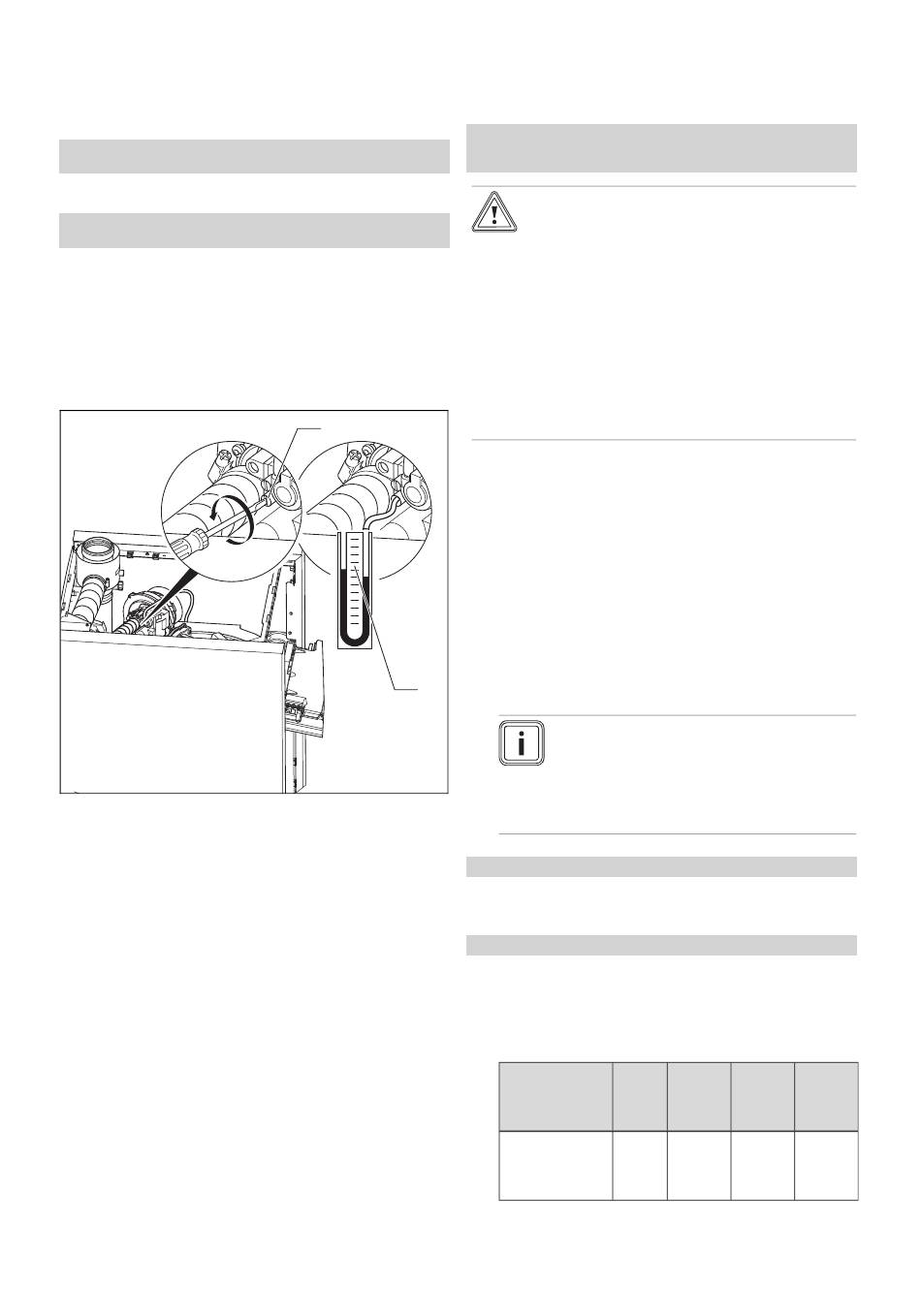

Dévissez la vis d'étanchéité (1) repérée par la mention
« in » au niveau du mécanisme gaz.
4.
Branchez un manomètre(2).
5.
Ouvrez le robinet d'arrêt du gaz.
6.
Mettez le produit en fonctionnement avec le programme
de contrôle P.01 ou la fonction Ramonage.
7.
Mesurez la pression de raccordement du gaz par rap-
port à la pression atmosphérique.
–
Pression de raccordement admissible en cas de
fonctionnement au gaz naturel G20: 1,7 ... 2,5 kPa
(17,0 ... 25,0 mbar)
–
Pression de raccordement admissible en cas de
fonctionnement au gaz naturel G25: 1,7 ... 2,5 kPa
(17,0 ... 25,0 mbar)
–
Pression de raccordement du gaz admissible en
cas de fonctionnement au gaz naturel G31: 4,25
... 5,75 kPa (42,50 ... 57,50 mbar)
8.
Éteignez le produit.
9.
Fermez le robinet d'arrêt du gaz.
10. Enlevez le manomètre.
11. Serrez la vis d'étanchéité (1).
12. Ouvrez le robinet d'arrêt du gaz.
0020258610_00 ecoVIT exclusiv Notice d'installation et de maintenance
13. Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
14. Montez l'habillage supérieur. (→ page 11)
Conditions: Pression du raccordement du gaz non située dans la plage
admissible ou écart de plus de 1,0 kPa (10 mbar) entre la pression sta-
tique et la pression dynamique du gaz
1
▶
Si vous n'êtes pas en mesure de remédier au défaut,
adressez-vous au fournisseur de gaz.
▶
Fermez le robinet d'arrêt du gaz.
7.9.3
1.
Démontez la partie supérieure de la protection.
(→ page 10)
2.
Mettez le produit en fonctionnement avec le programme
de contrôle (→ page 18) P.01.
3.
Patientez 3 minutes, pour que le produit atteigne sa
température de fonctionnement.
2
Conditions: VKK 226/4 ; VKK 286/4 ; VKK 366/4
▶
Mesurez la teneur en CO₂ et en CO au niveau du man-
chon de mesure des gaz de combustion.
Conditions: VKK 476/4 ; VKK 656/4
▶
Mesurez la teneur en CO₂ et en CO au niveau de l'élé-
ment intercalaire doté d'orifices de mesure et situé au-
dessus du produit.
4.
Comparez les valeurs mesurées aux valeurs correspon-
dantes dans le tableau.
Valeurs de
réglage
CO₂ au bout
de 5 min de
fonctionnement à
pleine charge
Mise en service 7
Attention !
Risques de dommages matériels et de
dysfonctionnements en cas de pression
de raccordement du gaz erronée !
Si la pression de raccordement du gaz n'est
pas située dans la plage admissible, il peut
y avoir des dysfonctionnements, mais aussi
des dommages au niveau de l'appareil.
▶
N'effectuez pas de réglage au niveau de
l'appareil.
▶
Ne mettez pas l'appareil en fonctionne-
ment.
Contrôle et éventuellement réglage de la
teneur en CO₂ (réglage du ratio d'air)
Remarque
Le tuyau d'air ne doit pas être débranché
du mécanisme gaz au cours du réglage. La
mesure doit être effectuée avec le conduit du
système ventouse en place, faute de quoi les
valeurs mesurées risquent d'être faussées.
Unité
Gaz
naturel
(G20)
9,2 ±0,3
% vol.
Gaz
Gaz de
naturel
pétrole
(G25)
liquéfié
(G31)
10,0
9,0 ±0,3
±0,3
21
