Kärcher HDC 60/10 Advanced Mode D'emploi page 90

17
15

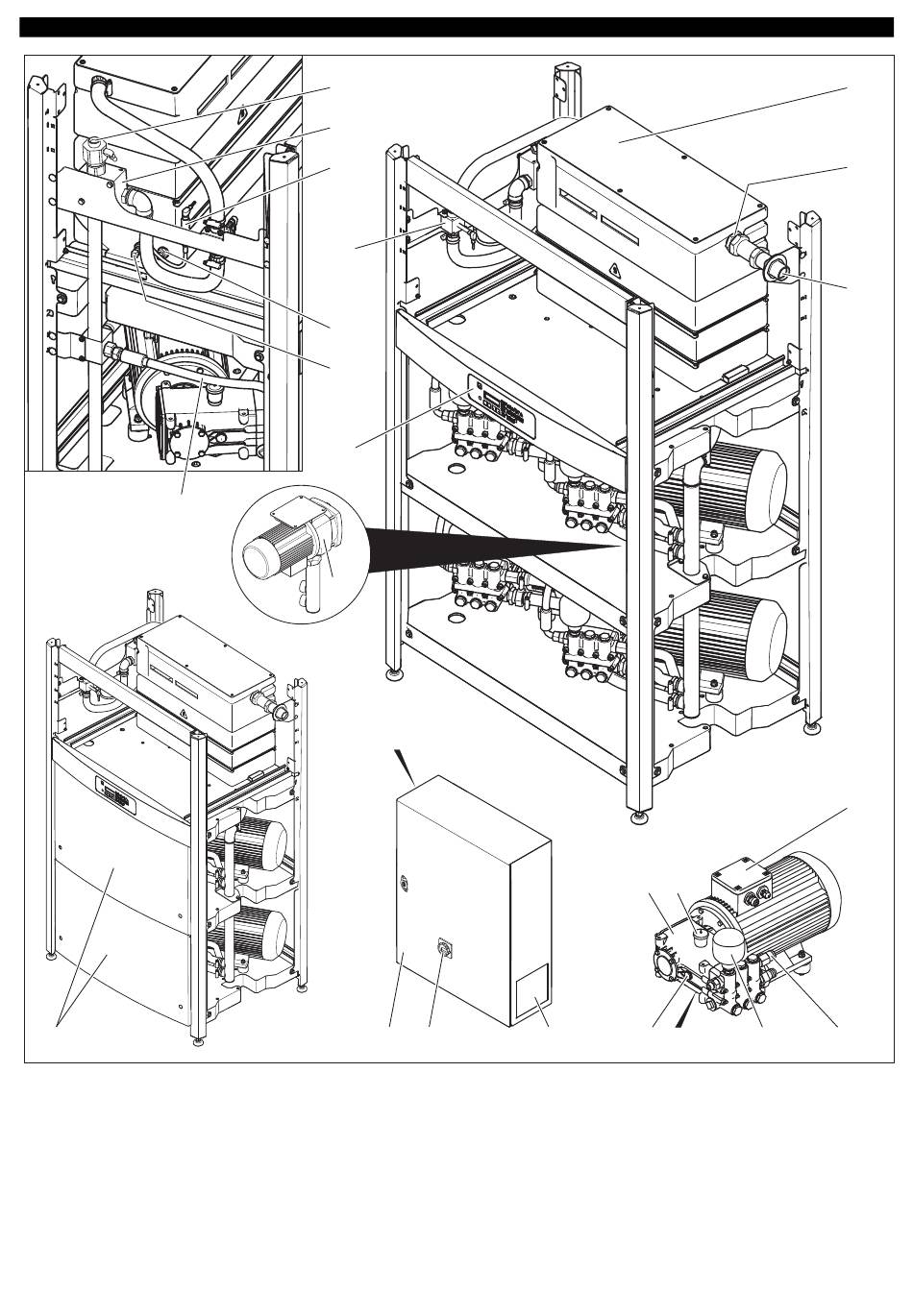

1 Svømmerbeholder
2 Svømmerventil
3 Vandtilslutning
4 El-motor
5 Sikkerhedsventil
6 Trykakkumulator
7 Olie-bortledningsskrue
8 Oliestandsmåler
9 Oliebeholder
10 Højtrykspumpe
11 Filterventilator
12 Hovedafbryder
13 Styringsskab
14 Udløbsfilter
15 Skærmplade foran
90
Maskinelementer
24
23
22
21
20
19
18
16
14
13 12
16 Indløbstryk
(option)
17 Højtryksslange
18 Display
19 Temperaturføler
20 Tørkøringssikringen
21 Flowmåler
22 Tryksensor til højtryk
23 Overstrømningsventil
24 Højtrykstilslutning
