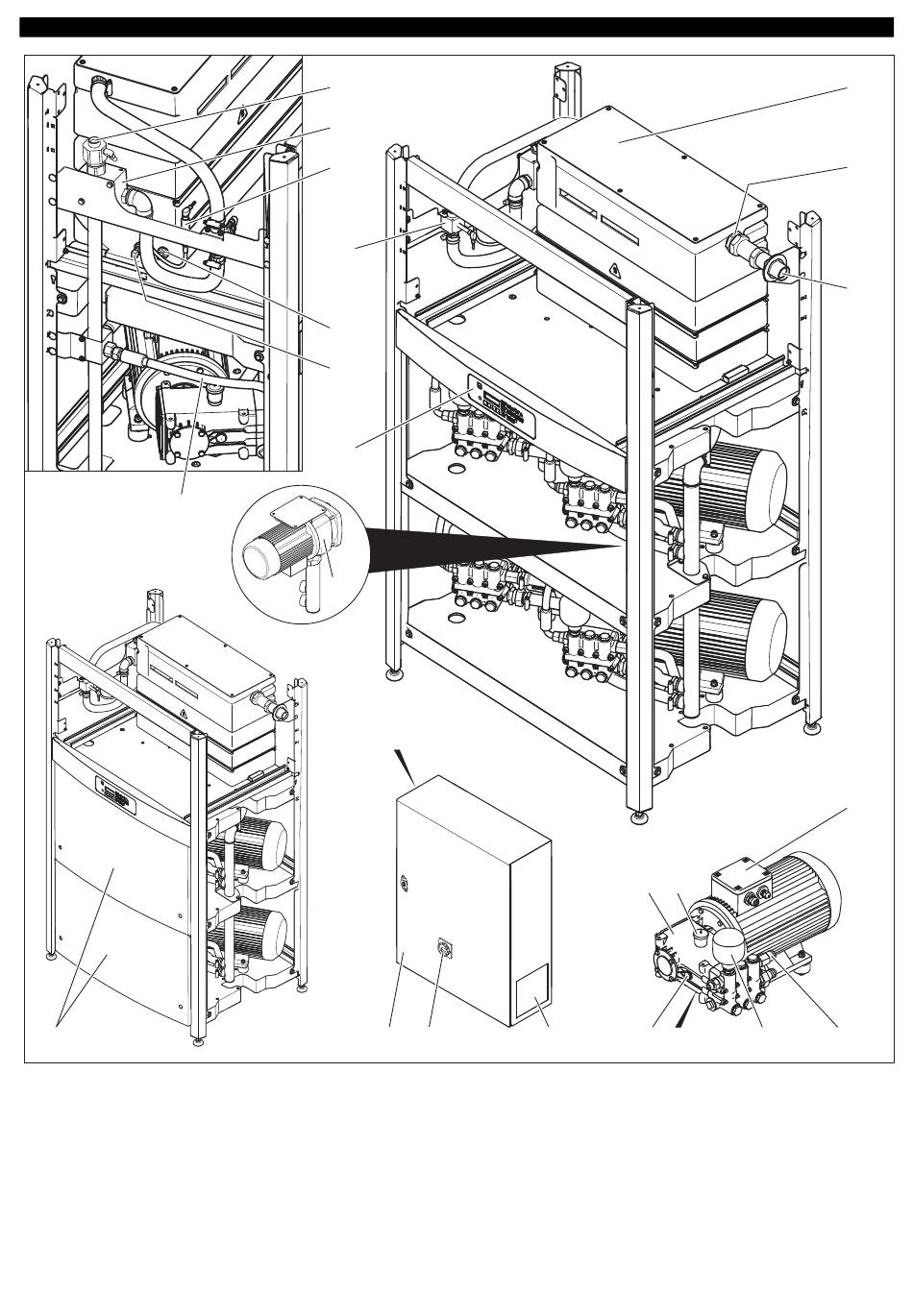

1 Reservatório com flutuador
2 Válvula do flutuador
3 Ligação de água
4 Motor eléctrico
5 Válvula de segurança
6 Tanque acumulador de pressão
7 Parafuso de descarga de óleo
8 Indicador do nível de óleo
9 Recipiente do óleo
10 Bomba de alta pressão
11 Ventilador de filtração
12 Interruptor principal
13 Armário de distribuição
14 Filtro de saída
15 Chapa de carenagem dianteira
78

Elementos do aparelho

24
23
22
21
20
19
18
16
14
13 12
16 Bomba de tensão prévia
(Opção)
17 Mangueira de alta pressão
18 Display
19 Sensor de temperatura
20 Dispositivo de protecção contra a falta de água
21 Caudalímetro
22 Sensor de pressão para alta pressão
23 Válvula de descarga
24 Ligação de alta pressão
