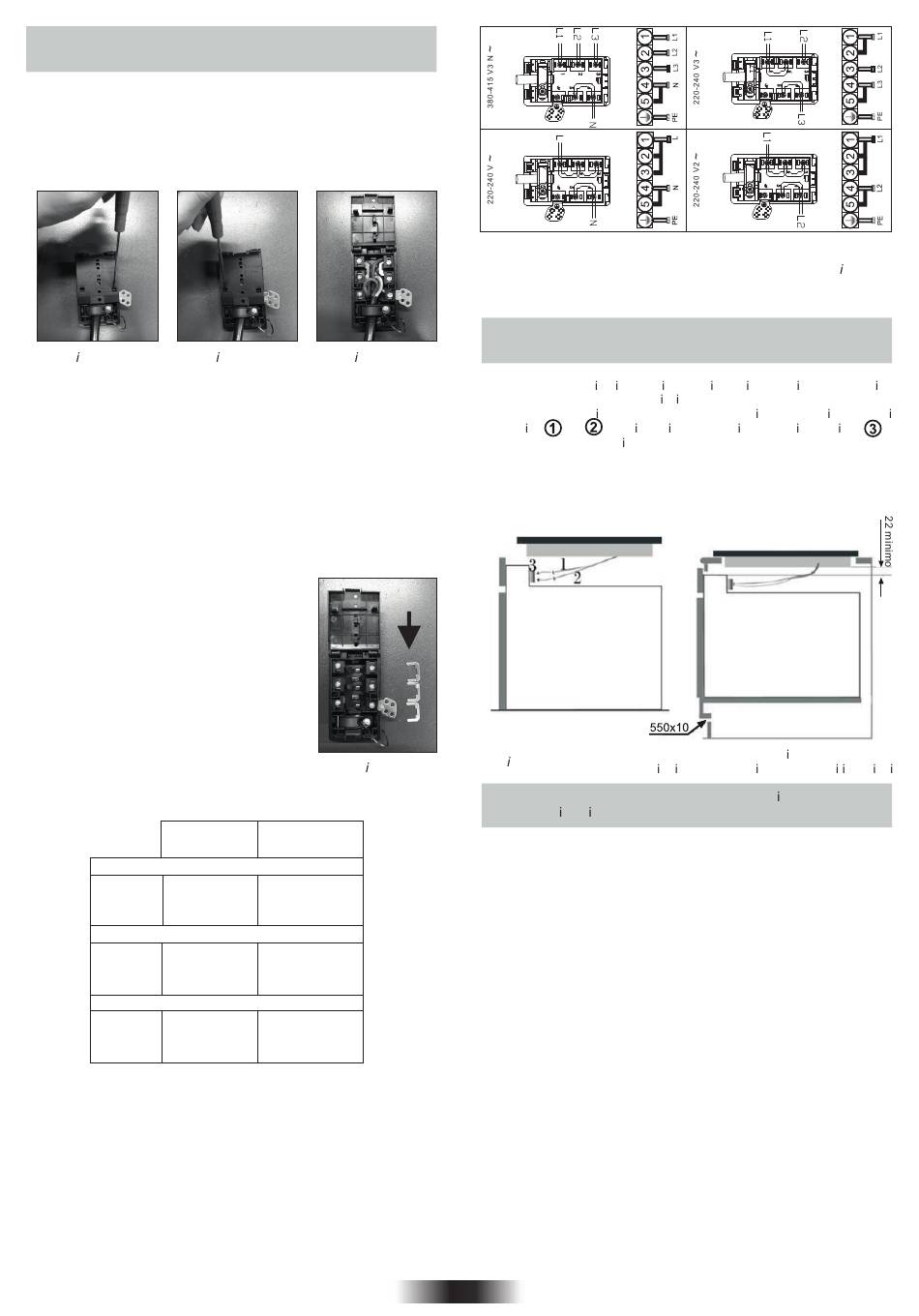

5.3 CABLAGGIO E SICUREZZA DEL FORNO
COMBINATO AD INCASSO
• Prima di effettuare il collegamento, accertarsi che l'impianto sia protetto
da un fusibile appropriato (come da tabella) e che sia dotato di cavi aventi
una sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
• Capovolgere il forno/piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Aprire il coperchio nella seguente sequenza;
F gura 12
• Svitare la fascetta per cavi "1",
• Individuare le due linguette sui lati,
• Mettere la punta di un cacciavite piatto davanti alle linguette "2" e "3",
spingere all'interno e premere,
• Togliere il coperchio.
Per staccare il cavo di alimentazione elettrica.
• Togliere le viti che fissano la morsettiera che contiene le derivazioni e i
conduttori del cavo di alimentazione,
• Tirare verso l'esterno il cavo di alimentazione.
• Operazioni da effettuare per un nuovo collegamento:
- Scegliere il cavo di alimentazione in accordo con le indicazioni della
tabella.
- Passare il cavo di alimentazione elettrica nella
fascetta.
- Spelare l'estremità di ogni conduttore del cavo di
alimentazione per circa 10 mm, tenendo in
considerazione la lunghezza richiesta del cavo per
il collegamento alla morsettiera.
- A seconda del tipo di montaggio, utilizzare le
deviazioni recuperate nella
prima operazione, fissare il conduttore come
indicato sulla tabella Figura 15
- Bloccare il coperchio.
- Avvitare la fascetta per cavi.
Nota: accertarsi che le viti della morsettiera siano completamente avvitate.
DISPOSIZIONE
"1-3-5"
MONOFASE O BIFASE 220-240 V~
Cavo
3x4 mm
HO5V2V2F
TRIFASE 220-240 V3~
Cavo
4x1,5 mm
HO5V2V2F
TRIFASE 380-415 V2N~
Cavo
4x1,5 mm
HO5V2V2F
F gura 13 F gura 14
F gura 15
DISPOSIZIONE
"2-4"
2 2
3x4 mm
2 2
4x1,5 mm
2 2
4x1,5 mm
L1 / L2 / L3 = Fase
5.4 PIANO DI COTTURA IN VETROCERAMICA
SENZA MANOPOLA DI COMANDO
Il collegamento al c rcu to elettr co sul p ano d cottura n vetroceram ca
deve essere effettuato solo tram te l forno.
Per procedere con l collegamento, è necessar o collegare connettor
"masch o"
Del forno o del pannello d controllo.
SHUNT
F gura 17
Questo collegamento può essere effettuato pr ma o dopo
avere avv tato l forno.
58 IT
N = Neutro
e del p ano d cottura con connettor "femm na"
INSTALLAZIONE CON FORNO
PIANO COTTURA
"Aperture" del forno ad ncasso: Fare
r fer mento al relat vo manuale d struz on
PE = Terra
F gura 16
FORNO
