24-CONNEXIONS

• Thermostat ballon tampon

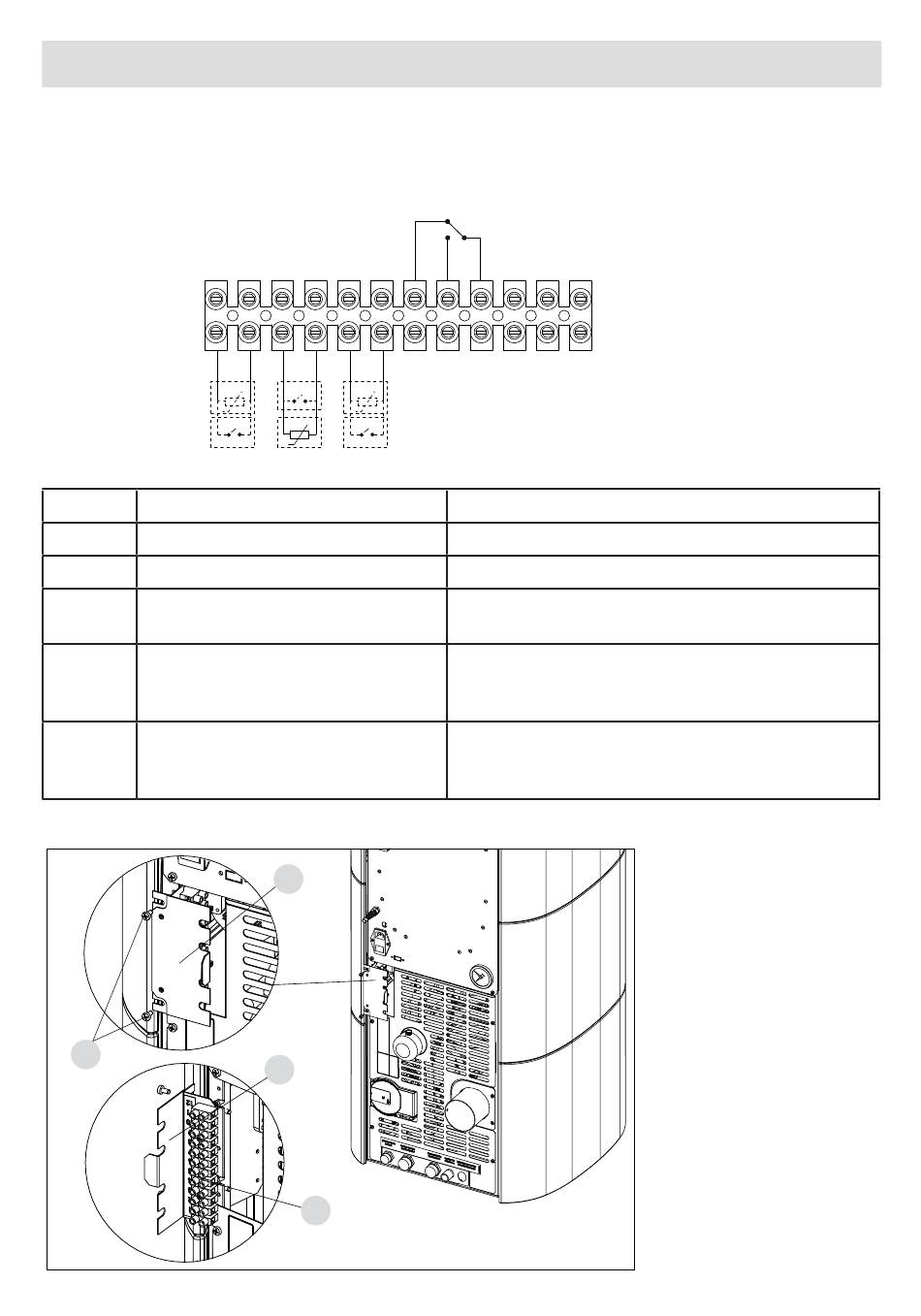

Pour activer cette option, connecter un thermostat de contact normalement ouvert (N.O.) au point 1 et 2 du bornier arrière à 12 broches.
Dans cette configuration, la sonde d'ambiance intégrée dans le poêle a seulement la fonction de commander une pompe de l'installation
de chauffage commandée par le contact sec sur les bornes 7-8-9 en cas d'activation de la pompe de l'installation en mode Auxiliaire
externe.
1 2 3 4 5 6 7 8 9 10 11 12
Tableau des connexions
N° BORNE NOM SUR CARTE
1-2 NTC2
3-4 NTC1
5-6 NTC3
7-8-9 RELAIS AUX (Contact sec - Tension max. de
contact - 24 V AC/DC)
10-11-12 RELAIS 3 VOIES (Contacts à tension de réseau)
Pour accéder au bornier « W », enlever le bouchon, comme indiqué dans la partie 1 du manuel (au paragraphe consacré au retrait du
panneau arrière), puis desserrer les deux vis « z » et extraire le bornier « W ». Effectuer les branchements nécessaires et remonter le tout.
z
48
NC NO
W
W
m
C
FONCTION
SONDE HAUTE BALLON TAMPON - THERMOSTAT BALLON TAMPON
SONDE DE TEMPÉRATURE AMBIANTE - THERMOSTAT D'AMBIANCE
SONDE CHAUFFE-EAU - THERMOSTAT CHAUFFE-EAU - SONDE
MOYENNE BALLON TAMPON
7- NORMALEMENT FERMÉ
8- NORMALEMENT OUVERT
9- COMMUN
POS.10 - ECS (F)
POS.11 - COMMUN (N)
POS.12 - CHAUFFAGE (F)
Les
sondes NTC doivent être du type
10 K Ω B3435, les thermostats doivent
avoir le contact sec.
