23-CAPTEUR DE NIVEAU DES PELLETS

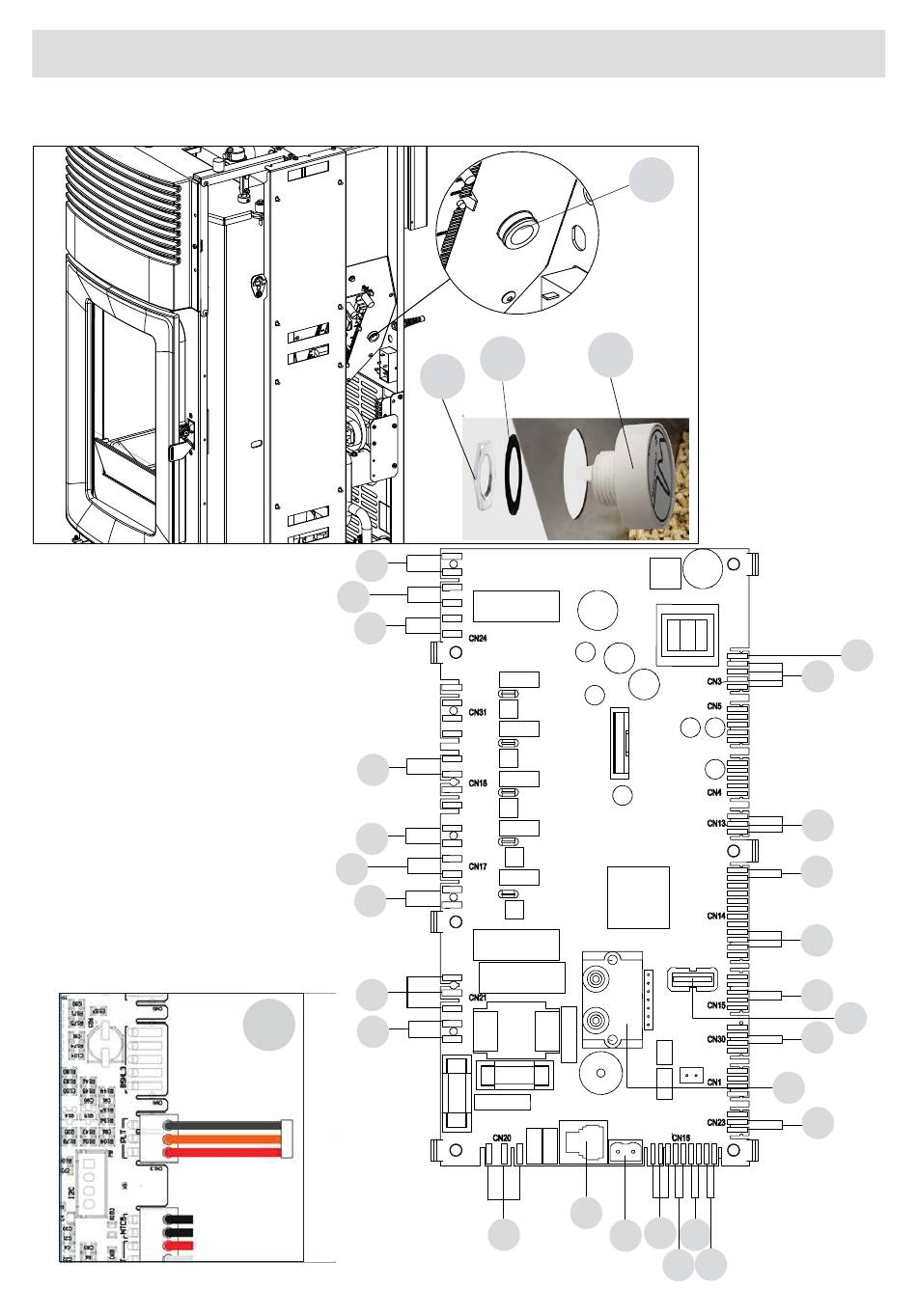

MONTAGE DU CAPTEUR DE NIVEAU DES PELLETS (en option)
Le capteur des pellets est un indicateur de réserve
du combustible qui sert à avertir l'utilisateur que
les pellets sont en train de s' é puiser.
Lorsque le réservoir est vide, lever le couvercle de
chargement des pellets et, avec la main, dans la
partie interne, ôter le bouchon « J » déjà monté
et insérer le capteur « K » de niveau des pellets
toujours de l'intérieur du réservoir.
Le blocage du capteur au réservoir s' e ffectue
en montant le joint « s » à l' e xtérieur et en le
bloquant de manière stable avec la bague « t ».
Le capteur doit ensuite être connecté à travers le
câble fourni à la carte électronique en position
23.
Bureau d' é tude - Tous droits réservés - Reproduction interdite
1
2
3
26
4
5
6
7
23
8
K
s
t
10
9
J
16
12
17
11
14
13
25
24
23
22
21
19
20
18
15
47
