ROLLLADENPANZER MIT DER STAHLWELLE VERBINDEN
Mit dem Handsender (AUF/ZU-Taste) die Rollladenwelle so positionieren,
dass der Rollladenpanzer mittels Rollladenaufhänger mit der Welle ver-
bunden wird.
Hinweis: Um den Rollladenbehang an der Welle zu befestigen, NUR
mittgelieferte kurze Befestigungsschrauben (11) (nicht für RPD10ER) ver-
wenden. Bei zu langen Schrauben kommt es zu Beschädigungen an dem
Motor. Empfohlene Befestigung des Behangs ist schraublos mittels
Federbandaufhänger RZ41 / RZ42 (werden eingehakt).
EINSTELLUNG DER ENDPOSITIONEN
Der mitgelieferte Handsender 041ARTX1 ist werksseitig bereits eingelernt.
Lernmodus für Endpositionseinstellung, gehen Sie bitte wie folgt vor:
1. Lernmodus aktivieren mit Handsender (empfohlen Methode)
Lerntaste auf der Handsender Rückseite 4 x betätigen (Abb. 15) und
anschließend die STOPP-Taste drücken (Abb. 16). Der Motor bestätigt
diese Eingabe mit einer kurzen Umdrehung jeweils zweimal in eine
Richtung.
ODER
2. Lernmodus aktivieren am Motorkopf (alternative Methode)
Die rote Taste (Abb. 17) am Motor 3 x betätigen (3 Piep Töne),
danach erneut die rote Taste für ca. 2 Sekunden gedrückt halten. Der
Motor bestätigt diese Eingabe mit einer kurzen Umdrehung jeweils
zweimal in eine Richtung.
3. ZU / Untere Position einstellen
Die ZU-Taste (Abb. 18) gedrückt halten bis die gewünschte untere
Position erreicht ist. Anpassungen der Endposition mit den AUF / ZU
Tasten vornehmen.
4. Bestätigung der Position ZU / Unten
Lerntaste auf der Handsenderrückseite 2 x betätigen (Abb. 19) und
anschließend die ZU-Taste drücken. Der Motor bestätigt diese Eingabe
mit einer kurzen Umdrehung jeweils einmal in eine Richtung.
Die Endposition Zu/Unten wurde erfolgreich eingelernt..
5. AUF / Obere Position einstellen
Die AUF-Taste (Abb. 20) gedrückt halten, bis die gewünschte obere
Position erreicht ist. Anpassungen der Endposition mit den AUF / ZU
Tasten vornehmen.
6. Bestätigung der Position AUF / Oben
Lerntaste auf der Handsenderrückseite 2 x betätigen (Abb. 21) und
anschließend die AUF-Taste drücken. Der Motor bestätigt diese Ein-
gabe mit einer kurzen Umdrehung jeweils einmal in eine Richtung. Die
Endposition AUF/Oben wurde erfolgreich eingelernt.
7. Finale Bestätigung der Programmierung der Endpositionen
Nach der erfolgreichen Programmierung der Endpositionen bestätigt
der Rollladenantrieb dies mit 5 x Piep Ton.
Hinweis:
Die Programmierung der Endpunkte kann auch umgekehrt durchgeführt
werden. (Zuerst AUF, danach ZU).

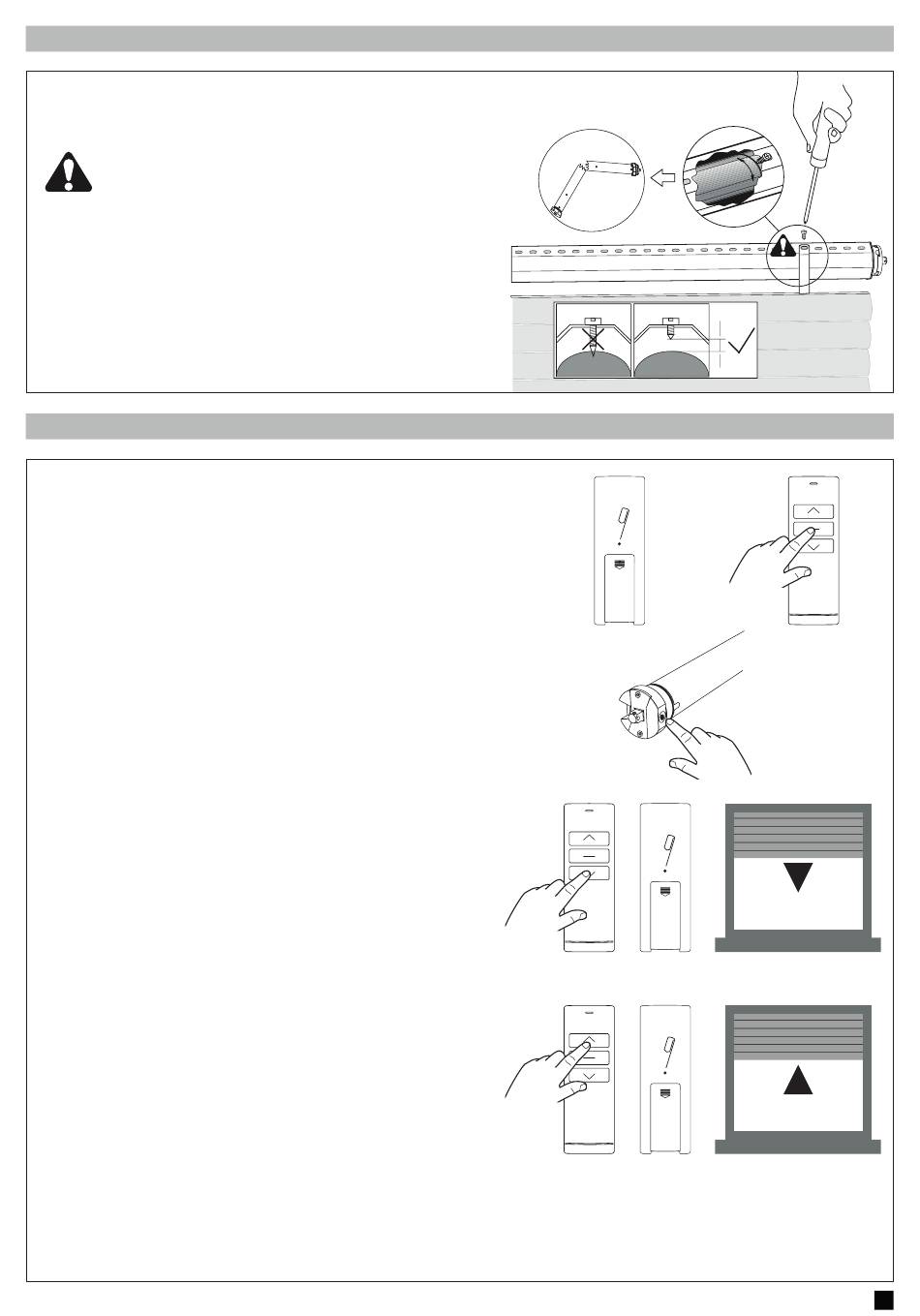

Abb. 14
Abb. 15

Abb. 17
Abb. 18
Abb. 20
6
╬
Abb. 16
╬
Abb. 19
╬
Abb. 21
