6.1
V
ERSIONS DISPONIBLES
• HD35AP:
uniquement avec sortie USB;
• HD35APS: avec sortie USB et sortie RS485 avec protocole MODBUS-RTU; l'unité de base
fonctionne comme multiplexer pour l'adressage des commandes MODBUS de
l'ordinateur/PLC vers les dispositifs du réseau;
• HD35APW: avec sortie USB, interface Wi-Fi pour la connexion au réseau local wireless
et connexion ETHERNET pour la connexion au réseau local par câble; per-
met l'utilisation du protocole MODBUS TCP/IP; Web server intégré;
• HD35APG: avec sortie USB et module GSM intégré pour l'envoi de e-mails ou SMS
d'alarme et le transfert des données stockées par e-mail ou à une adresse FTP;
permet la communication avec l'ordinateur à travers le protocole GPRS TCP/IP.

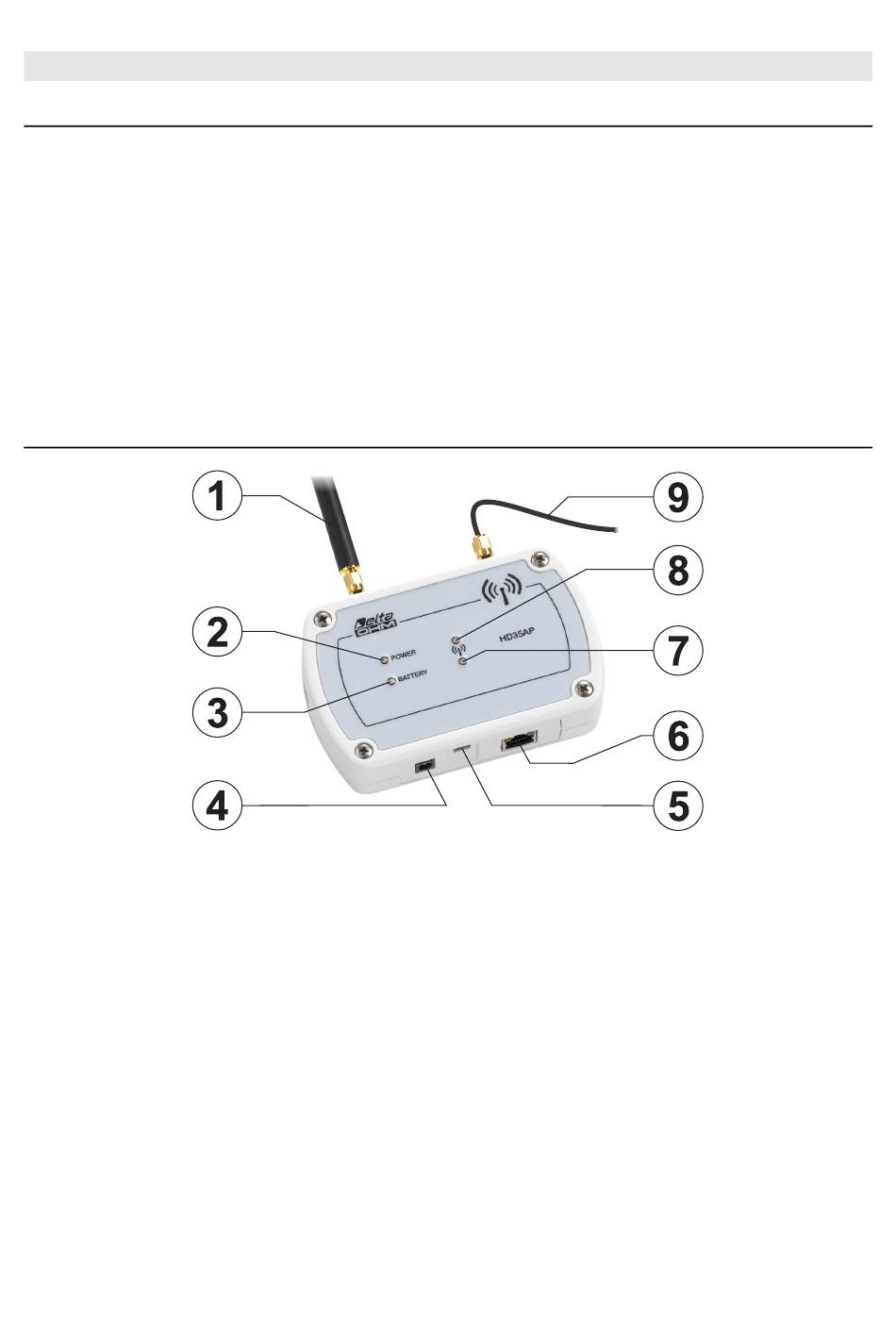

6.2
D
ESCRIPTION
1. Antenne RF pour la transmission dans la bande ISM. Dans le modèle HD35APG l'antenne
est sur la gauche. Dans les autres modèles l'antenne se trouve au centre.
2. LED POWER: de couleur rouge, indique la présence de l'alimentation externe; clignote si la
batterie est en train de se recharger.
3. LED BATTERY: de couleur verte, indique le niveau de charge de la batterie interne. Quand
la LED est allumée fixe, la batterie est complètement chargée; lorsque la batterie se dé-
charge, la LED clignote avec une fréquence de plus en plus réduite (la période de clignote-
ment augmente de 1 seconde pour chaque diminution de 10% de la charge de la batterie).
4. Connecteur pour l'alimentateur externe de 6 Vdc (SWD06).
5. Connecteur mini-USB pour la connexion à l'ordinateur. Le port USB de l'ordinateur alimente
l'instrument en l'absence d'un alimentateur externe.
6. Connecteur présent uniquement dans les modèles HD35APW et HD35APS. Dans le modèle
HD35APW le connecteur est de type RJ45 pour la connexion au réseau ETHERNET. Dans le
modèle HD35APS le connecteur est de type M12 à 8 pôles pour la connexion au réseau RS485.
7. LED RF verte: clignote quand l'unité est en mode de fonctionnement normal.
8. LED RF rouge: clignote pour signaler des problèmes dans la transmission RF.
9. Câble antenne GSM (seulement HD35APG). Placer l'antenne GSM à au moins 30 cm de
l'antenne RF.
6 UNITE DE BASE HD35AP...
- 14
-
