6.2.2. Introduction à la DIRIS Digiware M-70
La passerelle DIRIS Digiware M-70 fonctionne en dispositif maître sur le bus RS485 et en dispositif maître sur le bus DIRIS
Digiware. Il est utilisé comme passerelle Ethernet.
Le port Ethernet est utilisé pour :
• Communiquer sur Ethernet en ModbusTCP (max. 32 connexions simultanées), les données provenant des compteurs
et dispositifs de surveillance de l'énergie connectés aux entrées Digiware ou RS485 de la DIRIS Digiware M-70.
• Accéder aux mesures en temps réel et historiques dans WEBVIEW-M, le logiciel de visualisation intégré dans le DIRIS
Digiware M-70.
• Communiquer sur Ethernet en utilisant les protocoles BACnet IP et SNMP, les données provenant des compteurs et
dispositifs de surveillance de l'énergie connectés aux entrées de ports Digiware ou RS485 du DIRIS Digiware M-70.
• Exporter automatiquement et cycliquement via FTP ou FTPS les mesures historisées.
• Envoyer automatiquement des notifications d'alarme par e-mail (SMTP ou SMTPS).

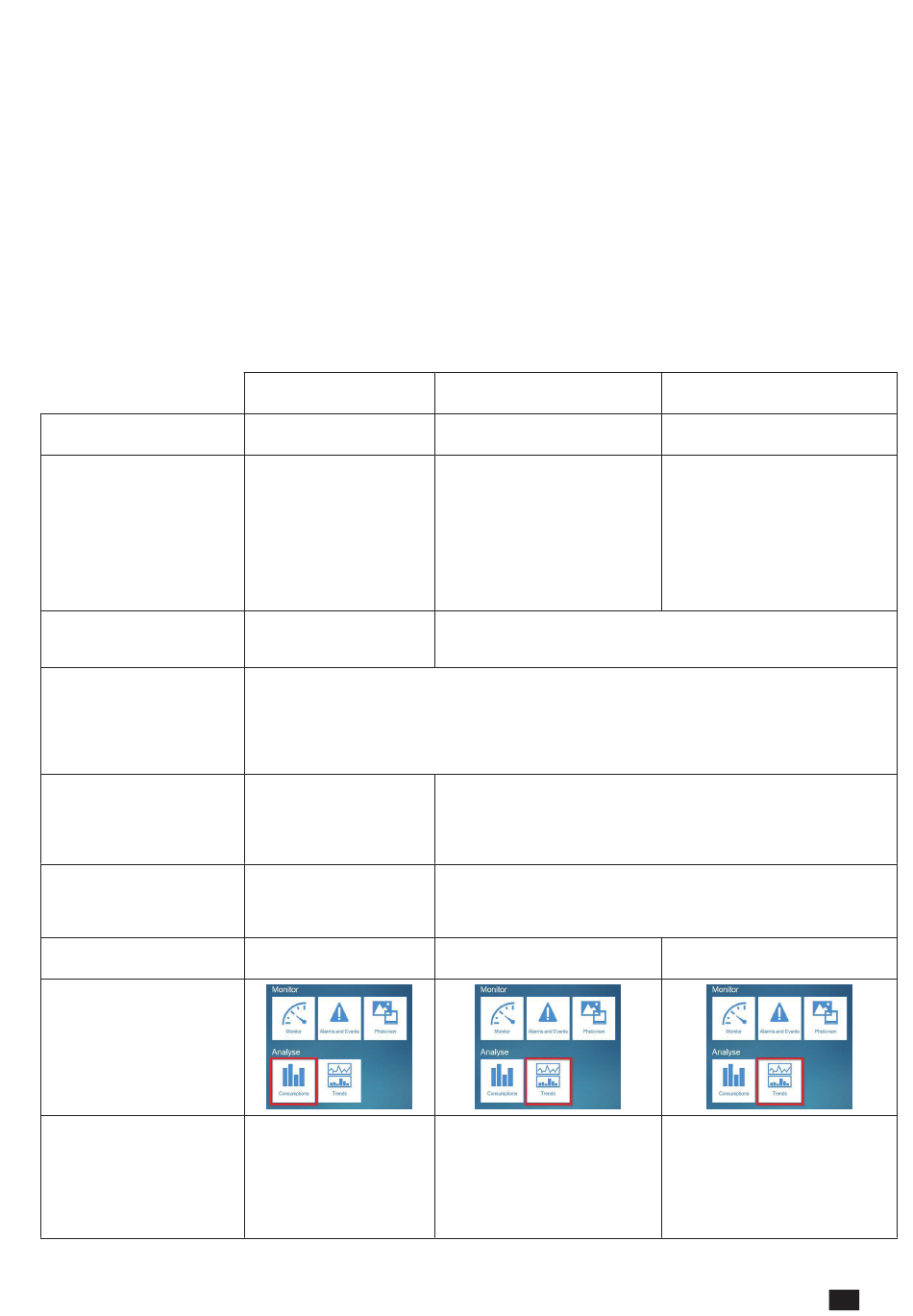

Les capacités d'enregistrement et de visualisation des données du DIRIS Digiware M-70 sont détaillées dans le tableau
ci-dessous :
Données enregistrées
Produits compatibles
Période d'intégration
Durée de l'enregistrement
des données
Fonctionnement
Sauvegarde des données
(en cas d'interruption de
la communication entre le
M-70 et le compteur)
Exportation sur le serveur
FTP
Accès à WEBVIEW-M
Configuration
spécifique
DIRIS Digiware M-50 & M-70 - 548751E - SOCOMEC
Courbes de
consommation
Énergie : kWh, kvarh, kVAh
COUNTIS Exx (tous
modèles)
DIRIS Axx (tous modèles)
DIRIS Bxx (tous modèles)
DIRIS Digiware XXX (tous
modèles)
Configurable depuis Easy
Config System, 10 min à
60 min
1 an avec une période d'intégration de 60 min.
Par ex. : 3 mois avec une période d'intégration de 15 min.
S'applique quel que soit le nombre de dispositifs (1 à 32) connectés au M-70. Le niveau de détail
du journal n'est pas lié au nombre de dispositifs connectés :
Relevés toutes les
10 min à 60 min dans le
compteur/PMD.
NON
OUI
Rien à configurer (les
données sont enregistrées
automatiquement)
Courbes de charge
Puissance : kW, kvar, kVA
COUNTIS Eci, COUNTIS E3x/
E4x
DIRIS A-30 /A40v3 + MEM /
A60/A80
DIRIS B-30
DIRIS Digiware I-31 / I-61 /I-35 /
I-45 / I-35dc / S-135 /
S-Datacenter
DIRIS A-40
Configurable depuis Easy Config System, 1 min à 60 min
Proportionnelle pour différentes valeurs :
Les données sont enregistrées dans une mémoire cache sur le
compteur puis téléchargées par la M-70. Si la communication
est interrompue, les données manquantes sont récupérées par la
M-70 une fois la connexion rétablie, ce qui permet la poursuite de
l'enregistrement.
OUI (dans la mémoire cache du compteur)
OUI
Les courbes de charge doivent
être activées sur les compteurs
(via Easy Config System).
Les courbes de charge
sont ensuite téléchargées
automatiquement de la mémoire
cache du compteur sur la M-70.
Historiques
Mesures moyennes : U, V, I, P, Q,
S, PF, Température...
DIRIS B-30
DIRIS Digiware I-35 / I-45 / U-30
/ U-31dc / U-32dc / S-135 /
S-Datacenter
DIRIS A-40
OUI
Les historiques doivent être
activés sur les compteurs (via
EasyConfig System).
Les historiques sont ensuite
téléchargés automatiquement de
la mémoire cache du compteur
sur la M-70.
FR
11
