Annexe
Navigation
Description
Canal / valeur
Navigation
Description
Sélection
Réglage par défaut
Type
Navigation
Description
Sélection

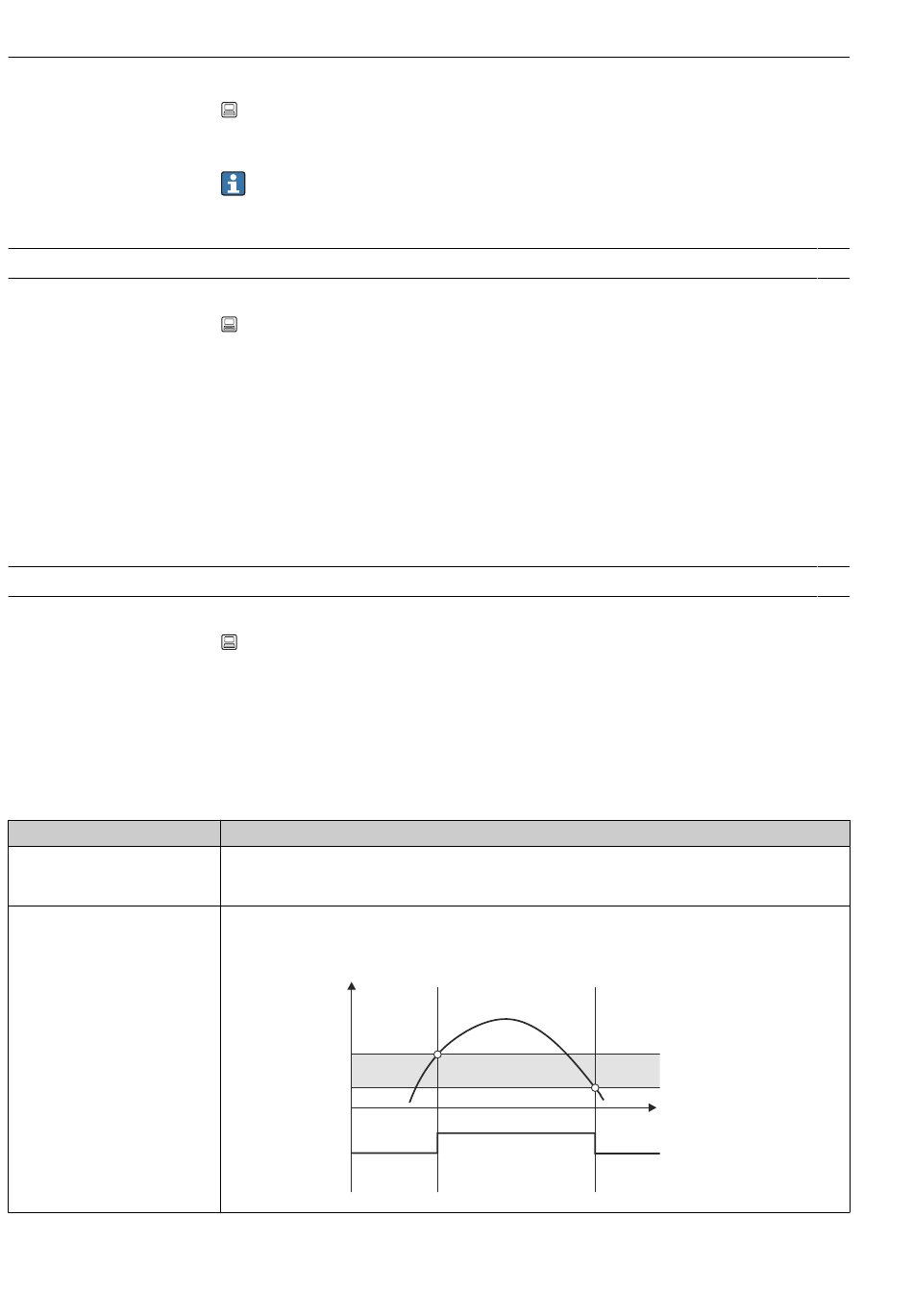

Description de chaque type de seuil
Type/fonction du seuil
Hystérésis
Seuil haut
166
Expert → Application → Seuils → Seuil x
Visualiser ou modifier les réglages pour le seuil sélectionné.
x = caractère représentant le seuil choisi
Expert → Application → Seuils → Seuil x → Canal / valeur
Direct Access Code : 450000-0xx
Exemples : Seuil 1 : 450000-000 ; Seuil 30 : 450000-029
Sélectionnez l' e ntrée/la valeur calculée à laquelle se réfère le seuil.
Non activé, Entrée universelle x, Entrée digitale x, Mathé x
Non activé
Expert → Application → Seuils → Seuil x → Type
Direct Access Code : 450001-0xx
Exemples : Seuil 1 : 450001-000 ; Seuil 30 : 450001-029
Type de seuil (dépend de la grandeur d' e ntrée).
Non activé, Seuil haut, Seuil bas, Exploitation x
Description
Pour chaque seuil, le point de commutation peut être régulé via une hystérésis.
L' h ystérésis est définie comme une valeur absolue (uniquement des valeurs positives) dans l' u nité de la voie
respective (p. ex. seuil haut = 100 m, hystérésis = 1 m : seuil activé = 100 m, seuil désactivé = 99 m)
Le seuil est actif si la valeur dépasse la valeur réglée. Le relais retrouve son état initial lorsque le seuil y compris
la valeur d' h ystérésis est dépassé par défaut.
Valeur mesurée
Valeur de consigne
Seuil
"Non activé"
Ecograph T, RSG35
Hystérésis
t
Valeur de consigne "Activé"
Valeur de consigne "Non activé"
A0010187-FR
