D: Aufweiten

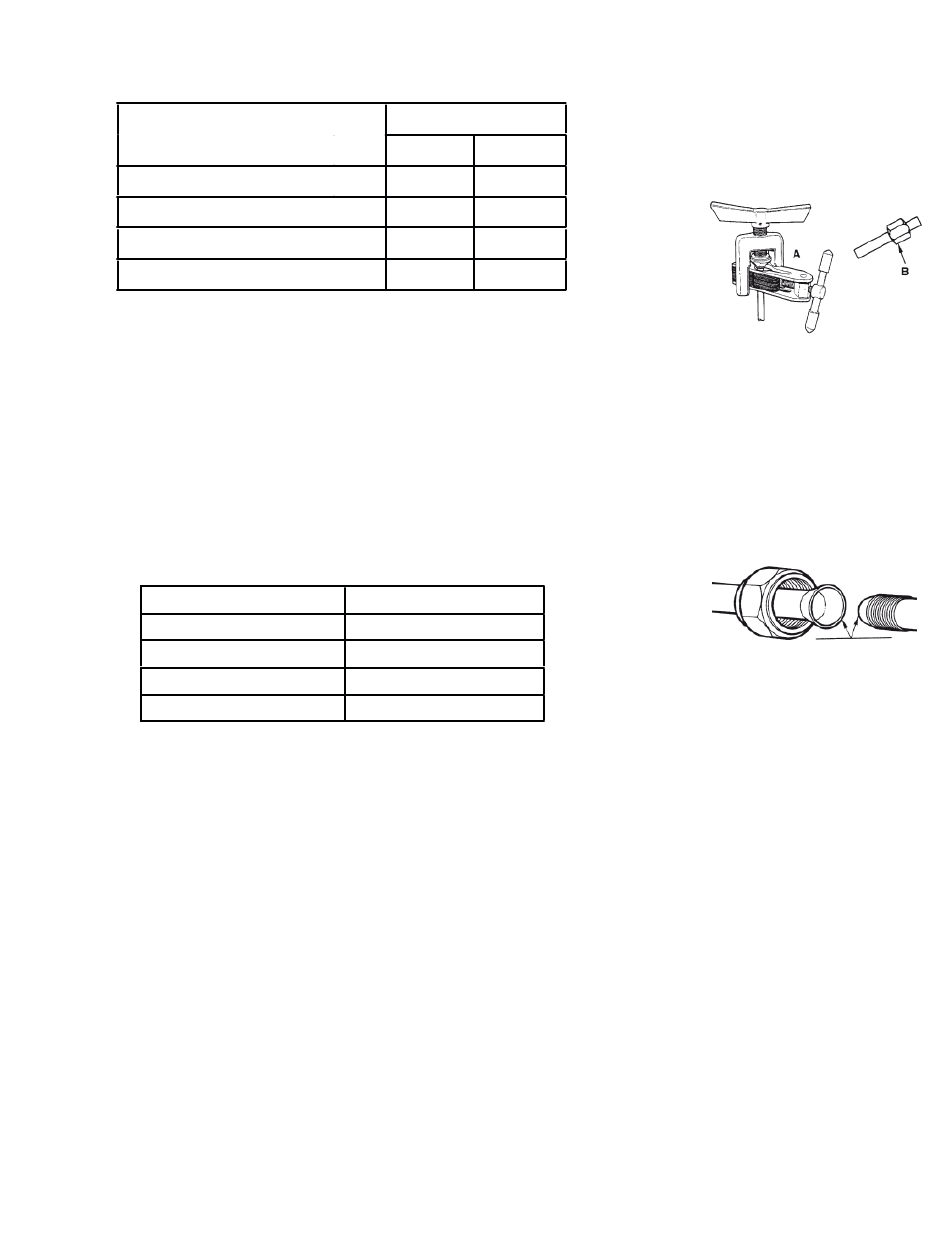

Spannen Sie das Kupferrohr fest in eine Form mit den unten angegebenen Maßen ein.
Außendurchmesser (mm)
Festziehen des Anschlusses
● Richten Sie die Rohrmitte aus.
● Ziehen Sie die Aufweitmutter so gut wie möglich von Hand fest und ziehen Sie den
Rest mit einem Schrauben- bzw. einem Drehmoment schlüssele fest, wie in der
Abbildung dargestellt.
● Ziehen Sie die Aufweitmutter so gut wie möglich von Hand fest und ziehen Sie den
Rest mit einem Schrauben- bzw. einem Drehmoment schlüssele fest, wie in der
Abbildung dargestellt.
VORSICHT
● Wenn Sie zu stark anziehen, kann die Mutter je nach Installationsbedingungen
brechen!
Außendurchmesser (mm)
Φ 6,35
Φ 9,52
Φ 12,7
Φ 16
Anzugsmmoment (N.m)
Φ 6,35
Φ 9,52
Φ 12,7
Φ 16
A (mm)
Max. Min.
1,3 0,7
1
1,6
1
1,8
1
2
1 5 ~ 2 0
3 1 ~ 3 5
5 0 ~ 5 5
6 0 ~ 6 5
Rohr
