C: Pose des écrous
Enlever les écrous de raccords évasés qui sont livrés avec les unités intérieure et extérieure, les insérer sur le tube/tuyau
complètement ébarbé (il n'est pas possible de les poser après l'évasement).

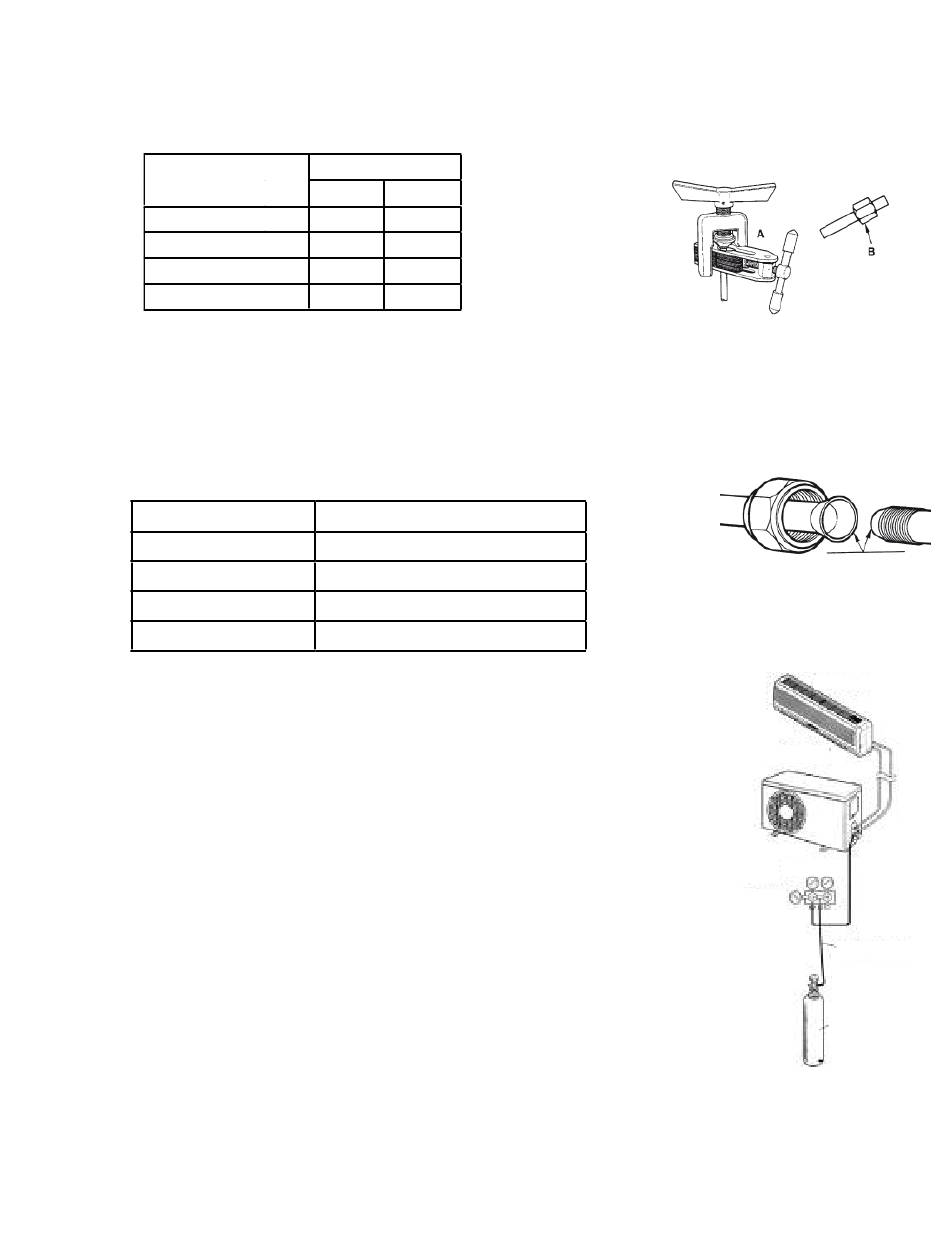

D: Travaux d'évasement
Maintenir le tuyau fermement dans une filière en fonction du tableau en bas
Diam. ext. (mm)
Φ 6,35
Φ 9,52
Φ12,7
Φ 16
Serrage du raccordement
● Alignez les centres des tuyaux
● Vissez suffisamment l'écrou faire á la main, puis procédez au serrage á l'aide d'une clé
plate et d'une clé dynamométrique tel qu'indiqué
IMPORTANT
● Un couple de serrage excessif peut casser les écrous selon les conditions d'installation.
D ia m . E xt. (m m )
Φ 6,35
Φ 9,52
Φ 12,7
Φ 16
PURGE D'AIR
L'air et l'humidité dans le système de réfrigération peuvent avoir les effets indésirables
suivants:
● Augmentation de la pression dans le système.
● Augmentation de la tension de fonctionnement.
● Baisse d'efficacité de refroidissement ou de chauffage.
● L'humidité contenue dans le circuit de réfrigération peut congeler et bloquer les tubes
capillaires.
● L'eau peut conduire à la corrosion de certaines pièces du système de réfrigération. Par
conséquent, il faut tester le système pour vérifier qu'il n'y a pas de fuites au niveau de
l'unité intérieure et des tuyaux de raccordement à l'unité extérieure, et évacuer et éliminer
toute humidité et substance non condensable du système.
Purge d'air avec pompe à vide
● Préparation: Vérifiez que chaque tuyau (aussi bien de fluide que de gaz) est bien
connecté entre les unités intérieure et extérieure et que le câblage de marche d'essai est
terminé. Enlever les capuchons des vannes de service côté gaz et fluide de l'unité
extérieure. Observez qu'à ce stade, les vannes de service de gaz et de fluide sont encore
fermées.
99
A (mm)
Max.
Min.
1,3
0,7
1
1,6
1
1,8
2
1
C o uple d e to rs io n (N .m )
1 5 ~ 2 0
3 1 ~ 3 5
5 0 ~ 5 5
6 0 ~ 6 5
Tuyau
Unité intérieure
Unité extérieure
Manomètres
Indicateur de
pressione
Tuyau de charge
Bouteille de gaz
d'azote (en position
verticale)
