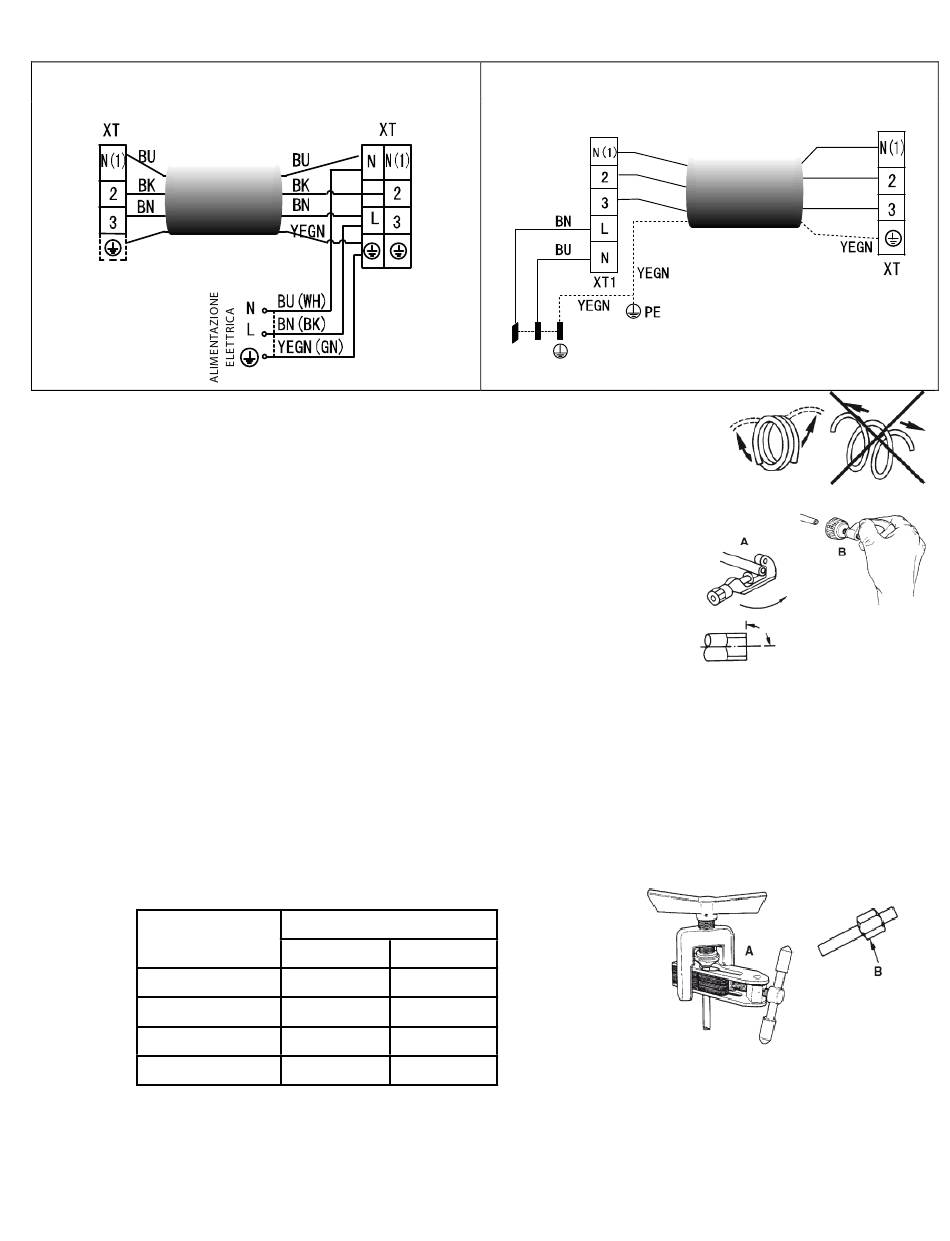

Schemi di cablaggio
Mod. 2500W, 3200W, 4600W
UNITÀ INTERNA
MORSETTIERA
Installazione delle tubazioni per il refrigerante
1. Cartellatura
La causa principale di perdite di refrigerante è dovuta ad un difetto nella cartellatura.
Effettuare le cartelle in modo corretto rispettando le seguenti indicazioni:
A: Tagliare i tubi ed il cavo.
1. Utilizzare tubi con misure adeguate all'unità installata.
2. Misurare la distanza fra l'unità interna ed esterna.
3. Tagliare i tubi ad una lunghezza leggermente maggiore della distanza misurata.
4. Tagliare il cavo 1.5 m più lungo della lunghezza del tubo.
B: Rimozione della bava
1. Rimuovere completamente tutte le bave dalla sezione trasversale del tubo.
2. La lavorazione deve essere eseguita con l'estremità da lavorare verso il basso in modo che le bave non cadano dentro al
tubo.
C: Collocazione del dado
Rimuovere i dadi fissati sull'unità interna ed esterna, infilarli sul tubo ed eseguire la cartellatura e la rimozione delle bave
come precedentemente indicato. (Non è possibile fissarli dopo la cartellatura).
D: Cartellatura
Fissare saldamente il tubo di rame con un dado della dimensione indicata
nella tabella.
D ia m . E st. (m m )
Φ 6,35
Φ 9,52
Φ 12,7
Φ 16
Mod. 6155W
UNITÀ ESTERNA
MORSETTIERA
A (m m )
M a x . M in
1 ,3 0 ,7
1 ,6 1
1 ,8 1
2 1
MORSETTIERA
UNITÀ ESTERNA
BU
BK
BN
L N
ALIMENTAZIONE
ELETTRICA
MORSETTIERA
UNITÀ INTERNA
BU
BK
BN
