■ Spezifische Kabel
Speiseleitung Verbindungskabel
(W)
Modell
2500W, 3200W
4600W
6155W

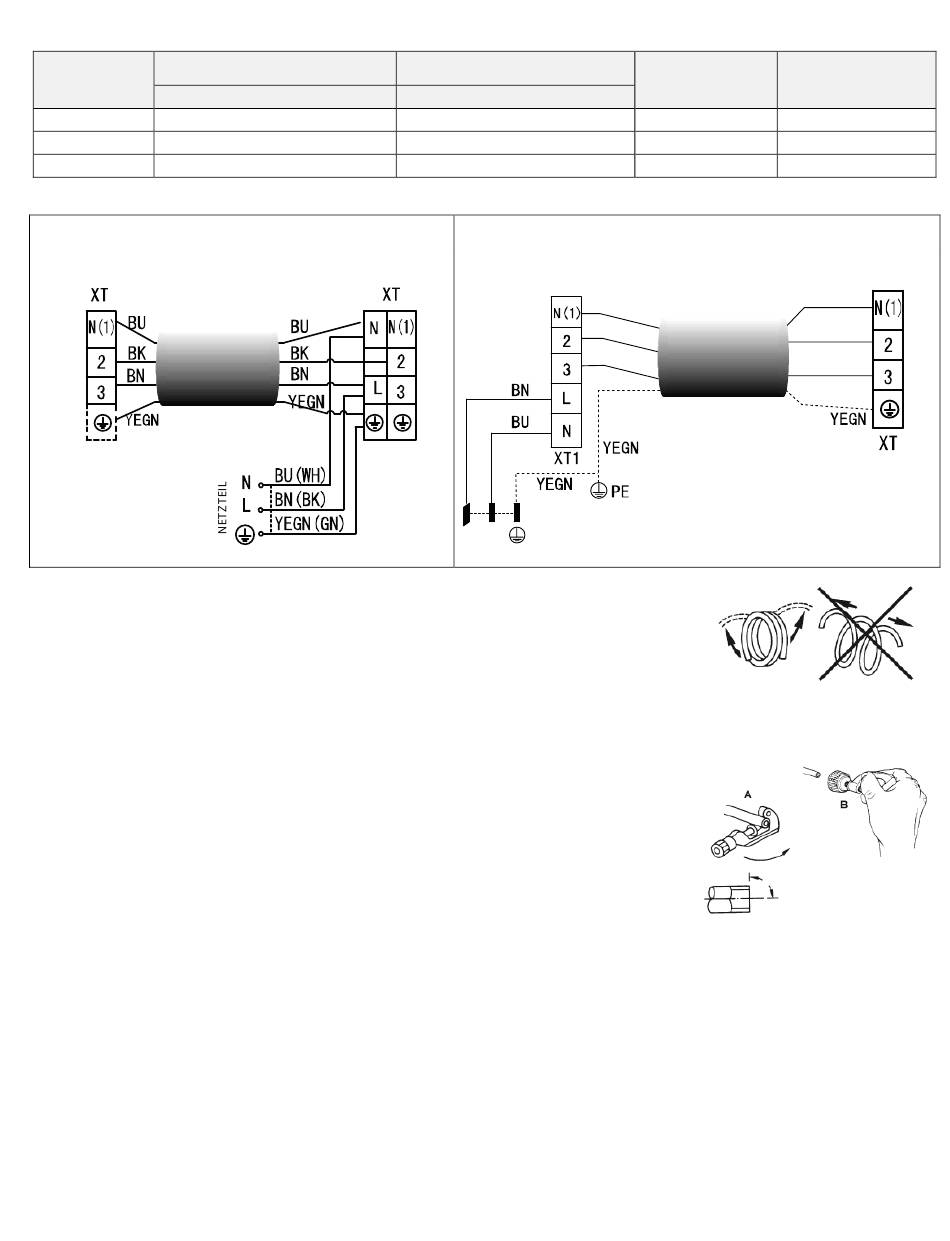

■ elektrische Verdrahtung

Mod. 2500W, 3200W, 4600W
INNENGERÄT
KLEMME NBLOCK
■ KÜHLROHRANSCHLUSS
1. Aufweiten
Einer der Hauptgründe für das Auslaufen von Kühlflüssigkeit sind Fehler beim
Aufweiten der Rohre. Gehen Sie zum Aufweiten wie folgt vor:
A: Zuschneide der Rohre und Kabel
1. Nutzen Sie dazu das mitgelieferte Zubehör oder selbst gekaufte Rohre.
2. Messen Sie den Abstand zwischen dem Innen- und dem Außengerät.
3. Schneiden Sie die Rohre etwas länger als den gemessenen Abstand zurecht.
4. Lassen Sie das Kabel 1,5 m länger als das Rohr.
B: Entfernung der Grate
1. Entfernen Sie alle Grate an der Schnittfläche des Rohrs.
2. Halten Sie das Ende des Kupferrohrs beim Entfernen der Grate nach unten, damit keine
Späne in das Rohrgelangen.
C: Einsetzen der Mutter
Entfernen Sie die Aufweitmuttern am Innen- und Außengerät und bringen Sie sie nach dem
Entfernen der Grate am Rohr an. (Ein Anbringen nach dem Aufweiten ist nicht mehr möglich.)
57
Kabel-Verbindung zwischen
Innengerät- und Außengerät
Sektion
3 x 1.5 mm²
3 x 2.5 mm²
3 x 2.5 mm²
AUSSENGERÄT
KLEMME NBLOCK
Sektion
4 x 1,5 mm²
4 x 1,5 mm²
4 x 1,5 mm²
Mod. 6155W
AUSSENGERÄT
KLEMMENBLOCK
BU
BK
BN
L N
NETZTEIL
Serienschalter
Hauptspeiseleiter
zu Außengerät 10A (240V)
zu Außengerät 10A (240V)
zu Außengerät 16A (240V)
(A)
INNENGERÄT
KLEMMENBLOCK
BU
BK
BN
