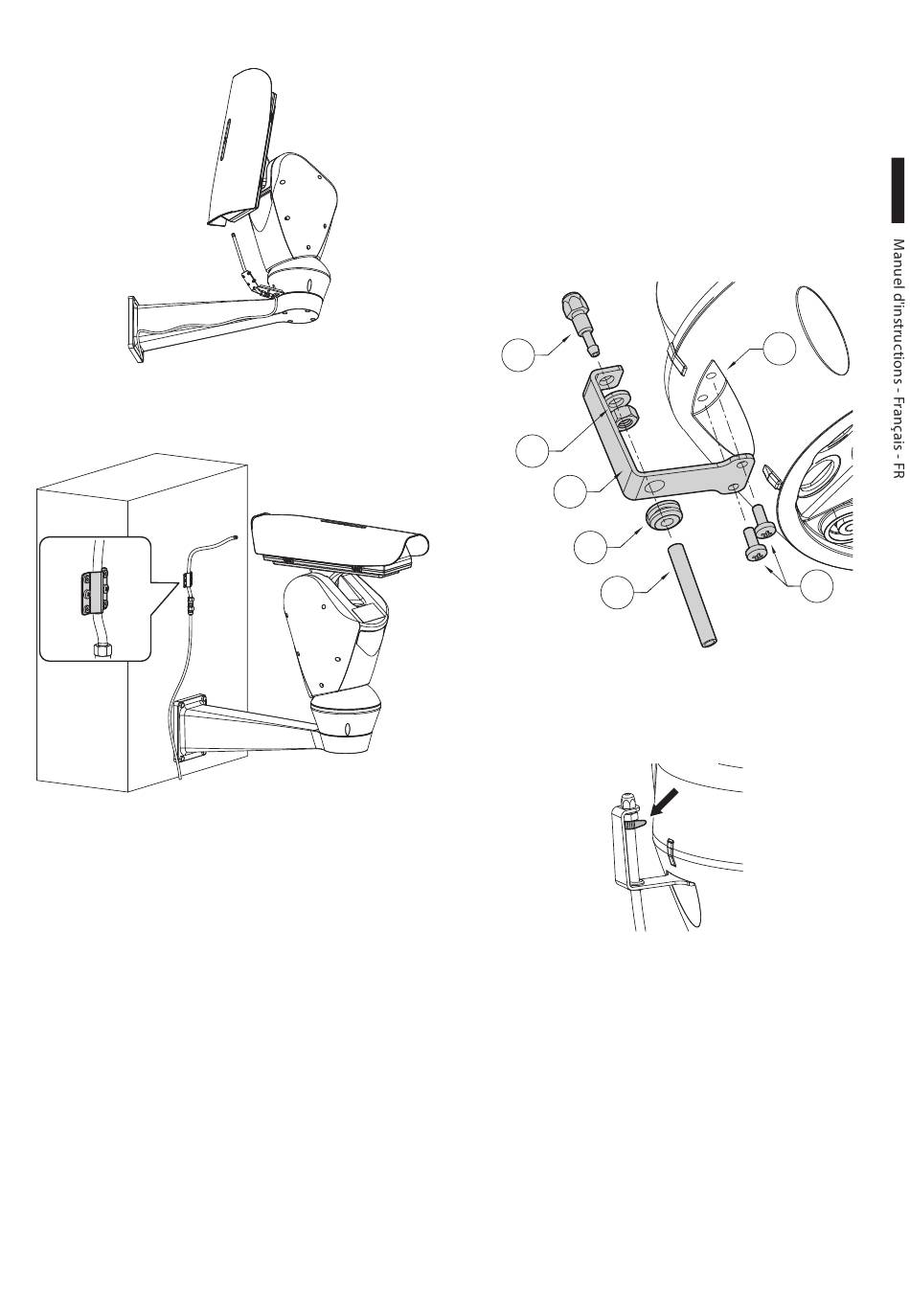

6.1.6.1 Exemple d'installation
Fig. 18
Exemple d'installation avec support mural.
Fig. 19
Tuyau fixé au mur à l'aide de la plaquette.
MNVKWASPT_1426_FR
6.1.7 Installation du lave-vitre (ULISSE
COMPACT)
Positionner l'étrier de support buse (01) dans le
logement prévu sur la base (02) et le fixer au moyen
des 2 vis (03). Démonter la buse (04) du tube fourni
en dotation. Positionner la buse et la fixer avec la
rondelle et l'écrou (05). Monter le joint en caoutchouc
(07) sur la perforation inférieure de l'étrier. Faire
passer le tuyau de refoulement (06) à travers le joint
en caoutchouc et le relier à la buse.
04
05
01
07
06
Fig. 20
Fixer le tuyau de refoulement avec le collier fourni en
équipement.
Fig. 21
Position de lavage finale.
Pour activer le dispositif de lavage, se référer au
manuel de la tourelle.
