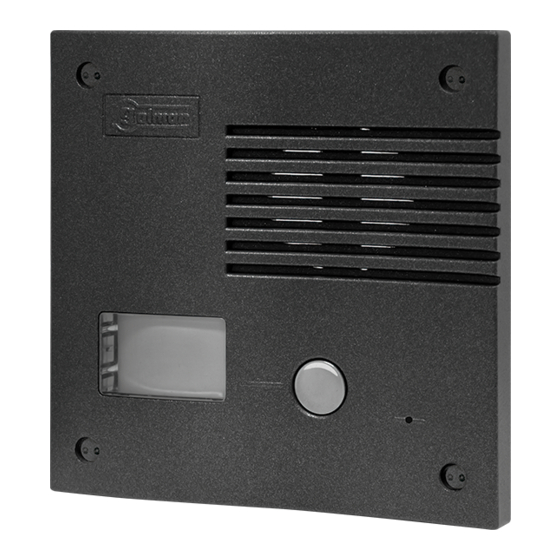

golmar Rock Serie Manuel D'installation
  1. Manuels
  2. Marques
  3. golmar Manuels
  4. Systèmes d'interphone
  5. Rock Série
  6. Manuel d'installation
golmar Rock Serie Manuel D'installation

golmar Rock Serie Manuel D'installation

Masquer les pouces Voir aussi pour Rock Serie:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Cód. 50124602
Kit Videoportero
Digital
instalación
3 + coaxial
4 + par trenzado
Serie Rock
Manual de instalación
version français (page 30)
english version (page
60
)
T801ML rev.0113

Publicité

Table des Matières
loading

Manuels Connexes pour golmar Rock Serie

Sommaire des Matières pour golmar Rock Serie

  • Page 1 Cód. 50124602 Kit Videoportero Digital instalación 3 + coaxial 4 + par trenzado Serie Rock Manual de instalación version français (page 30) english version (page T801ML rev.0113...

  • Page 2: Table Des Matières

    INTRODUCCIÓN Ante todo le agradecemos y felicitamos por la adquisición de este producto fabricado por Golmar. Nuestro compromiso por conseguir la satisfacción de clientes como usted queda manifiesto por nuestra certificación ISO-9001 y por la fabricación de productos como el que acaba de adquirir.

  • Page 3: Precauciones De Seguridad

    PRECAUCIONES DE SEGURIDAD Cuando se instale o modifique los equipos, hacerlo sin alimentación. La instalación y manipulación de estos equipos deben ser realizadas por personal autorizado. Toda la instalación debe viajar alejada al menos a 40 cm. de cualquier otra instalación. En el alimentador: wNo apretar excesivamente los tornillos de la regleta.

  • Page 4: Funcionamiento Del Sistema

    CARACTERÍSTICAS DEL SISTEMA Viene de la página anterior OEn los teléfonos T-740 Plus: wSecreto de conversación. wRegulador de volumen de llamada (máximo, medio y desconexión). wEntrada para llamada desde la puerta interior de la vivienda. wEntrada para pulsador exterior abrepuertas. wSalida a sonería auxiliar.

  • Page 5: Instalación De La Placa

    INSTALACIÓN DE LA PLACA bicación de la caja de empotrar. 1850 1650 1450 Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m. Las dimensiones del agujero son: 131(An) x 131(Al) x 45(P) mm. La placa ha sido diseñada para soportar las diversas condiciones ambientales.

  • Page 6: Configuración De La Placa

    INSTALACIÓN DE LA PLACA onfiguración de la placa. La placa dispone de unos microinterruptores (SW1) y un puente (JP1) ubicados en la parte trasera de la placa, a continuación se describen sus funciones. Permite la conexión de un abrepuertas de corriente alterna, el esquema de conexión se encuentra en la página 20.

  • Page 7: Instalación Del Alimentador

    INSTALACIÓN DE LA PLACA justes finales. Si tras la puesta en marcha del equipo considera que el volumen de audio no es adecuado, realice los ajustes necesarios tal y como muestra el dibujo. La telecámara dispone de un mecanismo de orientación horizontal y vertical. Si la orientación no fuese la correcta, corrija su posición.

  • Page 8: Descripción

    DESCRIPCIÓN DEL MONITOR escripción del monitor Tekna Plus. REF. CODE 00000000000 INTER SLAVE MASTER CODE ATENCIÓN ESCALERA PISO PUERTA Alta tensión. No abrir la tapa. Manipular sólo por personal STAIR FLOOR DOOR del servicio técnico. WARNING High voltage. Don't open cover. Handle only by technical service.
  • Page 9 DESCRIPCIÓN DEL MONITOR ulsadores de función. Pulsador de encendido-apagado del monitor. Después de cualquier reinicialización del monitor y durante los 45 segundos siguientes, no se podrá realizar ninguna operación con el mismo, a excepción de la recepción de llamadas. Con el auricular colgado activa la segunda cámara(*). Con el auricular descolgado, permite realizar la función de intercomunicación, o la activación de la segunda cámara(*).

  • Page 10: Ajustes Del Monitor

    AJUSTES DEL MONITOR anipulación del puente de final de línea. El puente de final de línea se encuentra ubicado en el conector CN4, situado en la parte posterior del monitor. En el caso de instalaciones con par trenzado, el puente de final de línea se encuentra en el módulo EL562 (ver apartado siguiente).
  • Page 11 DESCRIPCIÓN DE LA REGLETA escripción de la regleta de conexión RCTK-PLUS. a. Orificios de fijación a pared (x6). b. Pestañas de sujeción del monitor (x2). c. Entrada de cables vertical. d. Pestaña de fijación. e. Entrada de cables central. f. Terminales de conexión: +, –: positivo, negativo.

  • Page 12: Instalación Del Monitor

    INSTALACIÓN DEL MONITOR ijar la regleta del monitor en la pared. Evite emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. Instalar el monitor directamente sobre la pared, realizando cuatro agujeros de 6mm. de diámetro y utilizando los tornillos y tacos suministrados.

  • Page 13: Programación

    PROGRAMACIÓN DE LOS MONITORES rogramación de monitores Tekna Plus. RECUERDE: Solo es necesario programar los monitores en caso de instalar alguno en paralelo o en caso de disponer de placas generales. Localizar el microinterruptor de configuración ubicado en la parte trasera de la placa y colocar el número 2 en ON.

  • Page 14: Descripción Del Teléfono

    DESCRIPCIÓN DEL TELÉFONO escripción del teléfono T-740 Uno. Brazo auricular. Rejilla difusión sonido. Orificio micrófono. Hueco de sujeción. Conectores para cordón telefónico. Pulsador de función. Pulsador de colgado. Para conexionar el teléfono y fijarlo a la pared, es necesario abrirlo. Realizar levemente palanca con un destornillador plano en las ranuras dispuestas para ello, tal y como muestra el dibujo.
  • Page 15 PROGRAMACIÓN DE LOS TELÉFONOS rogramación de teléfonos T-740 Uno. Localizar el microinterruptor de configuración ubicado en la parte trasera de la placa y colocar el número 2 en ON. La placa emitirá un tono indicando que ha pasado al modo de programación. En sistemas con más de una placa, realizar este procedimiento sólo en la placa principal de cada uno de los edificios.
  • Page 16 DESCRIPCIÓN DEL TELÉFONO escripción del teléfono T-740 Plus. Brazo auricular. Rejilla difusión sonido. Orificio micrófono. Hueco de sujeción. Conectores para cordón telefónico. Pulsador de abrepuertas. Pulsador de colgado. Pulsador de función auxiliar. Regulación de volumen. escripción de los bornes de conexión. +, - : Positivo, negativo.
  • Page 17 DESCRIPCIÓN DEL TELÉFONO ulsadores de función. Con el auricular colgado realiza una llamada de pánico a las centrales de conserjería configuradas para recibir este tipo de llamada. Con el auricular descolgado, permite realizar una llamada normal a la central principal. Durante los procesos de recepción de llamada o comunicación, activa el abrepuertas.

  • Page 18: Instalación Del Teléfono

    INSTALACIÓN DEL TELÉFONO ijar el teléfono a la pared. Para conexionar el teléfono y fijarlo a la pared, es necesario abrirlo. Realizar levemente palanca con un destornillador plano en las ranuras dispuestas para ello, tal y como muestra el dibujo. Evitar emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo.
  • Page 19 PROGRAMACIÓN DE LOS TELÉFONOS rogramación de los teléfonos T-740 Plus. Localizar el microinterruptor de configuración ubicado en la parte trasera de la placa y colocar el número 2 en ON. La placa emitirá un tono indicando que ha pasado al modo de programación. En sistemas con más de una placa, realizar este procedimiento sólo en la placa principal de cada uno de los edificios.

  • Page 20: Programación De Canales

    Para ello seguiremos los pasos que se describen a continuación. NOTA: Para este tipo de instalaciones, dirijase al departamento técnico comercial de Golmar. rogramación de canal. Para que la placa general entre en el modo de golmar programación, pulsar la tecla llave seguida del...

  • Page 21: Esquemas De Instalación

    ESQUEMAS DE INSTALACIÓN onexión de los abrepuertas. Abrepuertas de c.a. Abrepuertas de c.c. FA-805 FA-805 PVS-295SE PVS-295SE 230 110 0 Para abrir la puerta en cualquier momento mediante un pulsador externo, conectar el pulsador entre los bornes 'CV1' y 'CV2’ de la placa, tal y como se muestra en el esquema. Esta función es especialmente útil para permitir la salida del edificio sin necesidad de llave.
  • Page 22 na o varias puertas de acceso, abrepuertas de corriente alterna y cable coaxial. Malla Malla D4L-PLUS Malla Malla P =Principal. S =Secundario. PVS-295SE FA-805 230 110 0 out- out+ Abrepuerta Vca.
  • Page 23 ESQUEMAS DE INSTALACIÓN Tekna Plus Ejemplo de conexión de equipos en cascada. RCTK Plus Quitar el puente del conector CN4 de todos los monitores (ver página 9), excepto en aquel en el que finaliza el recorrido del cable coaxial (no utiliza la salida). Malla Ejemplo de conexión de equipos en distribución.
  • Page 24 na o varias puertas de acceso, abrepuertas de corriente alterna y par trenzado. EL562 EL562 EL562 EL562 D6L-Plus/2H P =Principal. S =Secundario. PVS-295SE FA-805 230 110 0 out- out+ Abrepuerta Vca.
  • Page 25 ESQUEMAS DE INSTALACIÓN Tekna Plus RCTK Plus Ejemplo de conexión de equipos en cascada. EL562 Quitar el puente JP1 de todos los circuitos EL562 de los monitores (ver página 9), excepto en aquel en el que finaliza el recorrido del par trenzado. Ejemplo de conexión de equipos en distribución.

  • Page 26: Conexionados Opcionales

    CONEXIONADOS OPCIONALES ctivación de dispositivos auxiliares con monitores Tekna Plus. La activación de dispositivos auxiliares requiere el uso de una unidad de relé SAR-12/24. Si la prestación es compartida por todos los monitores Tekna Plus, unir el borne A1 de los mismos; si por el contrario cada monitor tiene una prestación propia, utilizar un relé...
  • Page 27 CONEXIONADOS OPCIONALES ctivación de una segunda cámara. La activación de una segunda cámara requiere el uso de una unidad de relé SAR-12/24 y de una modificación interna del monitor, según se describe en la página 8. Esta prestación inhabilita la función de intercomunicación.

  • Page 28: Intercomunicación

    CONEXIONADOS OPCIONALES ntercomunicación entre dos puntos de la misma vivienda. El monitor Tekna Plus y los teléfonos (*) T-740 Plus, incorporan de serie la intercomunicación entre dos puntos de la misma vivienda . Para habilitar esta función será necesario que: - Uno de los equipos haya sido configurado como principal y el otro como secundario con intercomunicación, según se describe en las páginas 12 y 18.
  • Page 29 CONEXIONADOS OPCIONALES ctivación de dispositivos auxiliares con teléfonos T-740Plus. En primer lugar el teléfono T-740Plus debe estar configurado con el microinterruptor SW1 en el modo de función ' salida PA ' (ver página 16). La activación de dispositivos auxiliares requiere el uso de una unidad de relé SAR-12/24. Si la prestación es compartida por todos los teléfonos T-740Plus, unir el borne 'PA' de los mismos;...

  • Page 30: Solución De Averías

    SOLUCIÓN DE AVERÍAS O No funciona nada. w Comprobar que la tensión de salida del alimentador entre los bornes '–' y '+' es de 17,5 a 18,5Vc.c. Si no es así, desconecte el alimentador de la instalación y vuelva a medir la tensión. Si ahora es correcta, es que hay un cruce en la instalación.
  • Page 31 Cód. 50124602 Portier Vidéo Système digitale 3+coaxial 4+paire torsadée Serie Rock Manuel d'installation T801ML rev.0113...

  • Page 32: Introduction

    45 secondes. Utiliser du câble coaxial RG-59 B/U MIL C-17 ou RG-11, (voir page . Ne jamais utiliser du câble coaxial d' antenne. Le câble Golmar RAP-5130 peut être utilisé pour toute installation de moins de 100m.

  • Page 33: Précautions De Sécurité

    PRÉCAUTIONS DE SÉCURITÉ Lors de l'installation ou de interventions sur le système, veiller à couper l'alimentation électrique. L'installation et manipulation de ces équipes doit être réalisée par un personnel autorisé. Toute l'installation doit passer à 40 cm au moins de toute autre installation. Alimentation: wEvitez de serrer de façon excessive les vis du connecteur.

  • Page 34: Caractéristiques Du Système

    CARACTÉRISTIQUES DU SYSTÈME Suite de la page précédente OPostes d'appel T-740 Plus: wSecret total de conversation. wRéglage de volume d'appel (maximum, moyen et déconnexion). wEntrée pour appel dès la porte du palier. wEntrée pour pulsador extérieure d'ouverture de porte. wSortie pour connexion à sonnerie supplémentaire. wAppel a centrale de conciergerie principale.

  • Page 35: Installation De La Plaque De Rue

    INSTALLATION DE LA PLAQUE DE RUE mplacement du boîtier d'encastrement. 1850 1650 1450 Percer un trou dans le support où l'on souhaite installer la plaque de rue, à une hauteur de 1,65m. Les dimensions du trou sont: 131(Largeur) x 131(Hauteur) x 45(Profondeur) mm. Les plaques de rue on été...

  • Page 36: Configuration De La Plaque De Rue

    INSTALLATION DE LA PLAQUE DE RUE onfiguration de la plaque de rue. Les micro-interrupteurs de configuration SW1 et le pontet JP1 sont situés dans la partie postérieure. En position 1-2 permet la connexion d’une gâche électrique à courant alternatif; le schéma de connexion est montré...

  • Page 37: Réglages Et Finitions

    INSTALLATION DE LA PLAQUE DE RUE églages et finitions. Il est possible de régler le volume audio du système: pour cela procéder, à l'aide d'un tournevis, comme montré sur le dessin. La télécaméra dispose d'un mécanisme d'orientation horizontale et verticale. Si l'orientation n'est pas correcte, corriger sa position.

  • Page 38: Poussoirs Fonction

    DESCRIPTION DU MONITEUR escription du moniteur Tekna Plus. REF. CODE 00000000000 INTER SLAVE MASTER CODE ATENCIÓN ESCALERA PISO PUERTA Alta tensión. No abrir la tapa. Manipular sólo por personal STAIR FLOOR DOOR del servicio técnico. WARNING High voltage. Don't open cover. Handle only by technical service.
  • Page 39 DESCRIPTION DU MONITEUR oussoirs-fonction. Poussoir allumage-extinction (ON-OFF) du moniteur. Après chaque réinitialisation du moniteur et durant les 45 secondes suivantes, aucune opération ne pourra être réalisée à l'exception de la réception d'appel. Avec le combiné raccroché, activation de la seconde caméra (*). Avec le combiné décroché, permet la réalisation de l'intercommunication, ou l'activation de la seconde caméra (*).

  • Page 40: Réglages Du Moniteur

    RÉGLAGES DU MONITEUR raitement du pontet de fin de ligne. Le pontet de fin de ligne est placé sur le connecteur CN4, situé sur la partie arrière du moniteur. Dans le cas d'installations avec paire torsadée, le pontet de fin de ligne est placé...

  • Page 41: Etrier De Connexion

    DESCRIPTION DE L'ÉTRIER DE CONNEXION escription de l'étrier de connexion RCTK-PLUS. a. Trou de fixation (x6). b. Crochet de fixation (x2). c. Entrée pour câblage vertical. d. Crochet de fixation. e. Entrée pour câblage central. f. Bornier de connexion: +, –: positif, négatif.

  • Page 42: Installation Du Moniteur

    INSTALLATION DU MONITEUR ixer l'étrier de connexion du moniteur. Éviter les emplacements trop proche d'une source de chaleur, d'humidité ou exposé à la fumée. Installer le moniteur directement sur un mur, en perçant quatre trous de 6mm. de diamètre et en utilisant les vis fournies. La partie supérieure de l'étrier de connexion doit être placé...

  • Page 43: Programmation

    PROGRAMMATION DU MONITEUR rogrammation du moniteur Tekna Plus. Le moniteur du kit est livré déjà programmé. Il faudra progammer le moniteur seulement dans le cas qu'il soit additionnel ou de combinaison avec plaque de rue général. Positionner le switch nº 2 de la plaque de rue sur ON.

  • Page 44: Description Du Poste D'appel

    DESCRIPTION DU POSTE D'APPEL escription du poste d'appel T-740 Uno. Combiné. Grille HP . Micro. Système d'accrochage du combiné. Prise pour connecteurs du cordon. Poussoirs-fonction. Touche de fin communication. Pour raccorder et fixer le poste d'appel, ouvrir le poste d'appel à l'aide d'un tournevis plat, en exerçant un mouvement de levier dans la rainure prévue à...

  • Page 45: Programmation Des Telephones

    PROGRAMMATION DES TELEPHONES rogrammation des postes d'appel T-740 Uno. Positionner le switch nº 2 de la plaque de rue sur ON. La plaque de rue émettra un signal sonore indiquant qu'il se trouve en mode programmation. Pour les systèmes comportant plus d'une plaque de rue, effectuer cette opération uniquement sur le plaque principal.

  • Page 46: Poussoir Fonction

    DESCRIPTION DU POSTE D'APPEL escription du poste d'appel T-740 Plus. Combiné. Grille HP. Micro. Système d'accrochage du combiné. Prise pour connecteurs du cordon. Poussoir d'activation de gâche. Touche de fin communication. Poussoir de fonction auxiliaire. Réglage du volume. escription du bornier de connexion. +, - : Positif, négatif.

  • Page 47: Poussoirs-Fonction

    DESCRIPTION DU POSTE D'APPEL oussoirs-fonction. Avec le combiné raccroché, permet de réaliser un appel panique aux centrales de conciergerie configurées pour recevoir ce type d'appel. Avec le combiné décroché, permet de réaliser un appel normal vers la centrale principale. Durant le processus de réception d'appel ou une communication, permet de commander la gâche électrique.

  • Page 48: Installation Du Poste D'appel

    INSTALLATION DU POSTE D'APPEL ixer le poste d'appel au mur. Pour raccorder et fixer le poste d’appel, ouvrir le poste d’appel à l’aide d’un tournevis plat, en exerçant un mouvement de levier dans la rainure prévue à cet effet (voir le dessin ci contre). Éviter les emplacements trop proche d'une source de chaleur, de poussières ou exposé...

  • Page 49: Programmation

    PROGRAMMATION DES POSTES D'APPEL rogrammation des postes d'appel T-740 Plus. Positionner le switch nº 2 de la plaque de rue sur ON. La plaque de rue émettra un signal sonore indiquant qu'il se trouve en mode programmation. Pour les systèmes comportant plus d'une plaque de rue, effectuer cette opération uniquement sur le plaque principal.

  • Page 50: Programmation Du Code De Colonne

    Pour effectuer cette opération, suivre les instructions ci-dessous. NOTE: Pour ce type d’installation, contacter le service technique commercial de Golmar. rogrammation du code de colonne. Pour entrer la plaque de rue général en mode golmar programmation appuyez sur la touche «...

  • Page 51: Schémas D'installation

    SCHEMAS D’INSTALLATION onnexion de la gâche électrique. Gâche électrique en c.a. Gâche électrique en c.c. FA-805 FA-805 PVS-295SE PVS-295SE 230 110 0 Réseau Réseau Pour ouvrir la porte à n'importe quel moment au moyen d'un poussoir extérieur, installer le poussoir entre les bornes 'CV1' et 'CV2' du circuit de la plaque de rue.
  • Page 52 ne ou plusieurs portes d'accès avec câble coaxial. Gâche électrique à courant alternatif. Malla Malla D4L-PLUS Malla Malla P =Principale. S =Secondaire. PVS-295SE FA-805 230 110 0 out- out+ Réseau Gâche électrique Vca.
  • Page 53 SCHEMAS D’INSTALLATION Tekna Plus Exemple de connexion d’appareils en cascade RCTK Plus Retirer le pontet du connecteur CN4 de tous les moniteurs (page 39) excepté celui en bout de câble coaxial (sortie non utilisée). Malla Exemple de connexion d’appareils en distribution Retirer le pontet de tous les distributeurs (JP1) et moniteurs (CN4) excepté...
  • Page 54 ne ou plusieurs portes d'accès avec paire torsadée. Gâche électrique à courant alternatif. EL562 EL562 EL562 EL562 D6L-Plus/2H P =Principale. S =Secondaire. PVS-295SE FA-805 230 110 0 out- out+ Réseau Gâche électrique Vca.
  • Page 55 SCHEMAS D’INSTALLATION Tekna Plus Exemple de connexion d’appareils en cascade RCTK Plus Retirer le pontet JP1 de tous les modules EL562 EL562 des moniteurs (page 39) excepté celui du dernier moniteur sur lequel est connectée la paire torsadée. Exemple de connexion d’appareils en distribution Retirer le pontet JP1 de tous les distributeurs et modules EL562 des moniteurs excepté...

  • Page 56: Connexions Optionnelles

    CONNEXIONS OPTIONNELLES ctivation des dispositifs auxiliaires avec les moniteurs Tekna Plus. La activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le dispositif doit être activé à partir de tous les moniteurs Tekna Plus, câbler toutes les bornes A1 entre elles.

  • Page 57: Connexion À Un Téléviseur

    CONNEXIONS OPTIONNELLES ctivation d'une seconde caméra. L'activation d'une seconde caméra requiert l'utilisation d'une unité relais SAR-12/24 et d'une modification a l'intérieur du moniteur, comme indiqué à la page 38. Cette fonction rendra impossible la fonction d'intercommunication. Si toutefois cette fonction est nécessaire, utiliser la borne A1 pour activer la seconde caméra.
  • Page 58 CONNEXIONS OPTIONNELLES CONNEXIONS OPTIONNELLES ntercommunication entre deux postes de la même habitation. Les moniteurs Tekna Plus et les postes (*) T-740 Plus incluent, de série, l'intercommunication entre deux postes de la même habitation . Pour pouvoir utiliser cette fonction, il est nécessaire que: - Un des postes soit configuré...
  • Page 59 CONNEXIONS OPTIONNELLES CONNEXIONS OPTIONNELLES ctivation des dispositifs auxiliaires avec les postes d'appel T-740Plus. En premier lieu le poste d 'appel T-740Plus doit être configuré avec le micro-interrupteur SW1 dans le mode de fonction 'sortie PA ' (voir page 46). La activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le dispositif doit être activé...

  • Page 60: Résolution Des Problèmes

    RESOLUTION DES PROBLEMES O Rien ne fonctionne. w Vérifier la tension de sortie entre les bornes '–' et '+' de l'alimentation. Celle-ci doit être comprise entre 17,5 et 18,5Vc.a. Si ce n'est pas le cas, déconnecter l'alimentation de l'installation et mesurer la tension. Si celle-ci est correcte, déconnecter l'alimentation du réseau 220/230Vc.a.
  • Page 61 Cód. 50124602 Video Kit 3 + coax 4 + tp Rock Series Installation manual T801ML rev.0113...

  • Page 62: Introduction

    Each time the power supply is restarted, or after a modification, the system will remain blocked during 45 seconds. Always use RG-59 B/U MIL C-17 or RG-11 coaxial cables, (see page 80). Never use coaxial antenna cable. In installations no longers than 100m., Golmar RAP-5130 cable can be used.

  • Page 63: Safety Precautions

    SAFETY PRECAUTIONS Install or modify the equipment without the power connected. The installation and handling of these equipments must be performed by authorised personnel. The entire installation must be at least 40 cm. away from any other installation. With power supply: wDo not use excessive force when tightening the connector screws.

  • Page 64: System Operation

    SYSTEM CHARACTERISTICS Coming from previous page OWith T-740 Plus telephones: wPrivacy on audio communications. wThree-position control for call volume: maximum, medium and off. wInput for external door bell push button. wInput for external door release push button. wOutput for additional call repeater. wCall to a master porter's exchange.

  • Page 65: Door Panel Installation

    DOOR PANEL INSTALLATION ositioning of the embedding box 1850 1650 1450 Drill one hole in the wall so that the upper part of the doorpanel is installed at a height of 1,65m. Drill dimensions are: 131(Width) x 131(Height) x 45(Depth) mm. The door panel has been designed to resist several environmental conditions.

  • Page 66: Door Panel Configuration

    DOOR PANEL INSTALLATION oor panel configuration. The door panel is provided with microswitches (SW1) and a jumper (JP1) in its rear part; Their functions are described below. It allows the connection of an alternative current door opener ; page 80 shows th e connection diagram.

  • Page 67: Final Adjustments

    DOOR PANEL INSTALLATION inal adjustments If, when using the device, audio volume is inadequate, it is necessary to carry out some adjustments, as shown in the picture. The camera is equipped with an horizontal and vertical orientation device. If orientation is not correct, change it. Fix the doorpanel to the embedding box by means of the proper screws.

  • Page 68: Function Buttons

    MONITOR DESCRIPTION escription of the Tekna Plus monitor. REF. CODE 00000000000 INTER SLAVE MASTER CODE ATENCIÓN ESCALERA PISO PUERTA Alta tensión. No abrir la tapa. Manipular sólo por personal STAIR FLOOR DOOR del servicio técnico. WARNING High voltage. Don't open cover. Handle only by technical service.

  • Page 69: Monitor Description

    MONITOR DESCRIPTION unction push buttons. On-Off push button. After any monitor reset and during the next 45 seconds, all the monitor functions will be disabled, with the exception of call reception. If the handset is on the craddle allows the activation of an optional second camera (*). If not, allows to make an intercom call or to activate the second camera (*).

  • Page 70: Monitor Adjustments

    MONITOR ADJUSTMENTS se of the end of line jumper. The end of line jumper is located in CN4 connector, in the rear part of the monitor. In systems with twisted pair, the end of line jumper is located in the EL562 module (see next paragraph) Do not remove jumper in those monitors where the video cable end is located.

  • Page 71: Monitor Connector Description

    MONITOR CONNECTOR DESCRIPTION escription of the RCTK-PLUS monitor connector. a. Wall attachment hole (x6). b. Monitor attachment hook (x2). c. Vertical wiring input. d. Attachment clip. e. Wiring input hole. f. Installation terminals: +, –: positive, ground. Vin : video signal coaxial input. Malla: coaxial shield.

  • Page 72: Monitor Installation

    MONITOR INSTALLATION ix the monitor connector to the wall. Avoid to place the monitor near to heating sources, in dusty locations or smoky environments. To install the monitor directly over the wall, drill two holes of Ø6mm. and use the supplied screws. The upper part of the monitor connector must be placed at 1,60m.
  • Page 73 MONITOR PROGRAMMING rogramming the Tekna Plus monitors. REMEMBER: Monitors must be programmed only in case of installed parallel units or if there are general door panels. Find the configuration switch located in the rear part of the door panel and set number 2 to ON. The door panel will produce a tone, indicating that it has entered program mode.

  • Page 74: Uno Telephone

    TELEPHONE DESCRIPTION escription of T-740 Uno telephone. Handset Sound diffusion unit. Microphone. Fixing hole. Phone cord connector. Function button Hang up button. In order to connect the phone and to fix it to the wall, it is necessary to open it. Put a flat screwdriver in the proper openings as shown in the picture and prise them open.
  • Page 75 TELEPHONE PROGRAMMING rogramming the T-740 Uno telephones. Find the configuration switch located in the rear part of the door panel and set number 2 to ON. The door panel will produce a tone, indicating that it has entered program mode. In systems with more than one door panel, this operation must be carried out only in the main door panel of each building.
  • Page 76 TELEPHONE DESCRIPTION escription of the T-740 Plus telephone Telephone handset Speaker grille Microphone hole Subjection hole Telephone cord connectors Door release push button Hook switch Auxiliary function push button Volume control erminal connector description. +, - : Positive, ground. Audio, digital communication. Al : Connection to external door release push button.
  • Page 77 TELEPHONE DESCRIPTION unction push buttons If the handset is on the craddle sends a panic call to the porter's exchanges that have enabled the reception of this type of call. If not, allows to call to the master porter's exchange. During call reception and communication progresses allows the lock release activation.

  • Page 78: Telephone Installation

    TELEPHONE INSTALLATION ix the telephone to the wall It is necessary to open the telephone for wiring and fixing purposes To open the telephone, insert a plain screwdriver into the slots and gently lever as shown in the drawing Avoid placing the telephone near sources of heat, in dusty locations or smoky environments The telephone can be fixed using an electrical embedding box or directly on the wall, as shown on the picture If the telephone will be...
  • Page 79 TELEPHONES PROGRAMMING rogramming the T-740 Plus telephones. Find the configuration switch located in the rear part of the door panel and set number 2 to ON. The door panel will produce a tone, indicating that it has entered program mode. In systems with more than one door panel, this operation must be carried out only in the main door panel of each building.
  • Page 80 To carry out this operation, do as follows. NOTE: For this type of installation, please contact the technical trade department of Golmar. ackbone code programming. The general door panel enters programming mode...

  • Page 81: Installation Diagrams

    INSTALLATION DIAGRAMS ock release connection. a.c. lock release d.c. lock release FA-805 FA-805 PVS-295SE PVS-295SE 230 110 0 Main Main In order to open the door in any moment by means of an external button, connect the button between door panel terminals 'CV1' and 'CV2’ as shown in the diagram. This function allows the user to exit the building without using any key.
  • Page 82 ne or more accesses, alternative current lock release and coaxial cable. Link Link D4L-PLUS Link Link M =Master. S =Slave. PVS-295SE FA-805 230 110 0 out- out+ Main Vca. Lock release...
  • Page 83 INSTALLATION DIAGRAMS Tekna Plus RCTK Plus Example of cascade connected devices Remove CN4 connector jumper from all the monitors (see pag e 69), except fro m the one in which the coaxial cable end is located (without using output). Malla Example of distribution connected devices.
  • Page 84 ne or more accesses, alternative current lock release and twisted pair. EL562 EL562 EL562 EL562 D6L-Plus/2H M =Master. S =Slave. PVS-295SE FA-805 230 110 0 out- out+ Main Vca. Lock release...
  • Page 85 INSTALLATION DIAGRAMS Tekna Plus RCTK Plus Example of cascade connected devices. Remove jumper JP1 of all EL562 circuits EL562 from monitors (see pa ge 69), except from the one in which the twisted pair end is located. Example of distribution connected devices. Remove the end of line jumper from all the distributors (JP1) and all EL562 (JP1) from monitors, except from those ones in which...

  • Page 86: Optional Connections

    OPTIONAL CONNECTIONS uxiliary devices activation with Tekna Plus monitor. To activate auxiliary devices the use of a SAR-12/24 relay unit will be required. If this device is shared for all the Tekna Plus monitors, link their A1 terminal and use just one relay unit. In case that each monitor has its own application use a SAR-12/24 relay unit for each monitor and don't link the A1 monitor terminals.
  • Page 87 OPTIONAL CONNECTIONS ctivation of a second camera. The use of a SAR-12/24 relay will be required to activate a second camera and an internal modification on the monitor shall be done, as it's described on pag e 68. This facility disables the intercom function.
  • Page 88 OPTIONAL CONNECTIONS ntercom function. Tekna Plus monitor and (*) T-740Plus telephone have intercom facility between two units of the same apartment . To enable this function check the following conditions: - One of the units has been configurated as master and the other unit as slave with intercom, as described on p ages 72 and 78.

  • Page 89: Door Bell Push Button Connection

    OPTIONAL CONNECTIONS uxiliary devices activation with T-740 Plus telephone. First t T-740 Plus telephone must be configured with SW1 dip switch in "PA" output mode function (se e page 76). To activate auxiliary devices the use of a SAR-12/24 relay unit will be required. If this device is shared for all the T-740 Plus telephones, link their PA terminal and use just one relay unit.

  • Page 90: Troubleshooting

    TROUBLESHOOTING O Your device does not work. w Make sure that power supply output tension between terminals '–' and '+' remains between 17,5 and 18,5Vd.c. Otherwise, disconnect the power supply from the system and measure tension again. If it is correct, there is a short circuit in the installation. Disconnect the power supply from the network and check the installation.
  • Page 91 NOTAS/NOTES...
