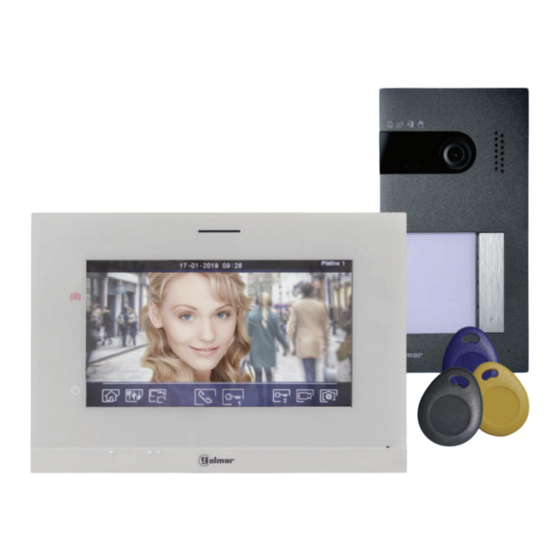

- Page 1 Page 1 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 info@evicom.fr www.evicom.fr Kits SOUL 799 G S 5110/ART 7 G S 5220/ART 7 G S 5330/ART 7 G S 5440/ART 7 Système BUS 2 û ls G2+ avec moniteur ART 7 Notice d9installation 14-10-2019...
- Page 2 Page 2 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 INDEX Recommandations............................3 Fonctionnement du système ...........................3 En option .................................3 Alimentation GFA-G2P ...........................4 Description ..............................4 Installation ...............................4 Platine de rue Soul..........................5 à 8 Description ..............................5 Installation ...............................6 Borniers débrochables de raccordement ......................6 Interrupteurs de conû...
- Page 3 Page 3 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 RECOMMANDATIONS - L9installation doit passer à au moins 40 cm de toute autre installation. - Avant de procéder à des modiûcations de l9installation, veuillez couper l9alimentation électrique. - L9installation et la manipulation de ces systèmes ne doivent être réalisées que par du personnel autorisé...
- Page 4 Page 4 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 ALIMENTATION GFA-G2P Description : A. Indicateur lumineux de fonctionnement B. Couvercle de protection de l9entrée de courant. C. Vue détaillée des bornes d9entrée de courant sans couvercle de protection D. Languette pour ûxation dans le rail DIN E.
- Page 5 Page 5 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 PLATINE SOUL Description : A. Icônes d9état du système : Appel en cours Communication établie Gâche électrique activée Système occupé B. Indicateurs lumineux d9état du système C. Détecteur d9éclairage ambiant D.
- Page 6 Page 6 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 PLATINE SOUL Installation : La platine de rue a été conçue pour résister aux diverses conditions climatiques. Nous recommandons, toutefois, de prendre les précautions supplémentaires nécessaires pour prolonger sa durée de vie, comme, par exemple, l9installer dans un endroit protégé.
- Page 7 Page 7 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 PLATINE SOUL Interrupteurs de conû guration (R) : Veillez à toujours éteindre le système avant de procéder à une modiûcation de la conûguration. Si vous réalisez une modiûcation avec le système allumé, une fois la modiûcation réalisée, déconnectez le système pendant 10 secondes.
- Page 8 Page 8 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 PLATINE SOUL Programmation du lecteur de proximité (L) : Assurez-vous que le système soit sous tension et que le lecteur soit connecté à la platine (Q). Pour enregistrer les clés des utilisateurs (maxi 60) dans la mémoire du lecteur de proximité, il vous faut créer une clé...
- Page 9 Page 9 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Description : A. Haut-parleur. B. Icône de notiû cation : D. Points d9orientations pour personnes malvoyantes. Indicateur de mise en marche. Repos : Les poussoirs masqués permettant d9accéder au menu Ne pas déranger.
- Page 10 Page 10 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Installation : Éviter les emplacements trop proches d9une source de chaleur, poussiéreux ou exposés à la fumée. Pour procéder à une bonne installation, utilisez le gabarit fourni avec le produit. 1.
- Page 11 Page 11 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu principal : Si le système est au repos (écran éteint), pour accéder au menu principal pressez l9un des 2 poussoirs masqués du moniteur dont les LED d9indication sont allumées (situés au-dessus des points d9orientation pour les personnes malvoyantes).
- Page 12 Page 12 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu paramètres principaux : Pour revenir sur le menu principal, pressez l9icône Régler la date et l9heure du système, ainsi que le format de présentation : Pressez le poussoir masqué...
- Page 13 Page 13 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu paramètres principaux : Sélectionnez le champ que vous souhaitez modiû er en pressant les poussoirs masqués situés sous les icônes correspondantes, puis pressez les poussoirs masqués situés sous les icônes correspondantes pour établir la valeur/le format.
- Page 14 Page 14 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu paramètres principaux : Eû acement automatique des images/vidéos, mode d9enregistrement d9images, mémoire interne et carte micro SD : Pressez le poussoir masqué situé sous l9icône pour accéder à l9écran des paramètres.
- Page 15 Page 15 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu paramètres principaux : Si vous avez inséré une carte micro SD dans le moniteur, vous pouvez, si vous le souhaitez, eû acer les images ü xes et les vidéos sauvegardées dans la carte micro SD.
- Page 16 Page 16 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu paramètres principaux : Pour activer et établir un intervalle de temps pour l9ouverture automatique de la porte (3 s après avoir reçu un appel de la plaqtine de rue), placez-vous sur l9option signalée par l9icône pressant les poussoirs masqués situés sous les icônes correspondantes, puis sélectionnez l9option pour activer la fonction d9ouverture automatique de la porte en pressant le poussoir masqué...
- Page 17 Page 17 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Écran d9appel de la platine de rue : Cet écran s9aû che à la réception d9un appel ou bien lorsque vous pressez le poussoir masqué situé sous l9icône du menu principal.
- Page 18 Page 18 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Écran de communication: Cet écran s9aû che pendant le processus de communication. La date et l9heure sont aû chées en haut au centre de l9écran, et la source d9origine d9où provient l9image est indiquée sur le côté droit platine de rue 1, platine de rue 2, caméra 1 ou caméra 2).
- Page 19 Page 19 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Paramètres principaux de l9image et de communication Au cours du processus de communication, pressez le poussoir masqué situé sous l9icône pour accéder au menu paramètres principaux d9image et du volume du moniteur en communication. Le menu paramètres principaux suivant s9aû...
- Page 20 Page 20 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu d9intercommunication : Accédez au menu d9intercommunication, tel qu9il est indiqué à la page 11. Ce menu vous permet, si vous le souhaitez, de contacter d9autres moniteurs de votre habitation (intercommunication interne) ou d9autres habitations (communication externe).
- Page 21 Page 21 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu d9intercommunication : Pour réaliser un appel d9intercommunication externe vers d9autres habitations, placez-vous sur l9option signalée par l9icône en pressant les poussoirs masqués situés sous les icônes correspondantes, puis pressez le poussoir masqué...
- Page 22 Page 22 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu des enregistrements : Accédez au menu des enregistrements, tel qu9il est indiqué à la page 11. Ce menu vous permet d9aû cher la liste des images enregistrées dans la mémoire du système. Si vous avez inséré une carte micro SD dans le moniteur, les images/vidéos seront enregistrées sur la carte micro SD.
- Page 23 Page 23 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu des enregistrements : Si vous avez inséré une carte micro SD dans le moniteur, pressez le poussoir masqué situé sous l9icône pour revenir sur la liste des vidéos. La liste des vidéos enregistrées vous indique les vidéos que vous n9avez pas encore visualisées (mises en évidence en blanc).
- Page 24 Page 24 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 MONITEUR GART 7/G2P Menu des enregistrements : Pour revenir sur le menu principal, pressez le poussoir masqué situé sous l9icône Menu principal...
- Page 25 Page 25 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 SCHÉMAS D9INSTALLATION Sections et distances : - Le nombre maximal de moniteurs par habitation est de 4. - Le nombre maximal de moniteurs en cascade est de 12. Sans AWG 20 alimentation supplémentaire Max150 m Max150 m...
- Page 26 Page 26 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 SCHÉMAS D9INSTALLATION Une habitation équipée de deux platines de rue et de quatre moniteurs en cascade Réseau 100~240VCA SOUL/1 SOUL/1 ART 7/G2+ ART 7/G2+ ART 7/G2+ PLAQUE (DE RUE) 2 PLAQUE (DE RUE) 1 Logement 2 Logement 2...
- Page 27 Page 27 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 SCHÉMAS D9INSTALLATION Deux habitations équipées avec jusqu9à deux plaques d9accès et quatre moniteurs en cascade ART 7/G2+ ART 7/G2+ ART 7/G2+ ART 7/G2+ Logement 2 Logement 2 Logement 2 Logement 2 MONITEUR SECONDAIRE 3 MONITEUR SECONDAIRE 2 MONITEUR SECONDAIRE 1...
- Page 28 Page 28 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 SCHÉMAS D9INSTALLATION Quatre habitations équipées avec deux platines de rue et quatre moniteurs en cascade ART 7/G2+ ART 7/G2+ ART 7/G2+ ART 7/G2+ Logement 2 Logement 2 Logement 2 Logement 2 MONITEUR SECONDAIRE 3 MONITEUR SECONDAIRE 2 MONITEUR SECONDAIRE 1...
- Page 29 Page 29 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 SCHÉMAS D9INSTALLATION Quatre logements équipés jusqu9à quatre platines et jusqu9à quatre moniteurs en cascade ART 7/G2+ ART 7/G2+ ART 7/G2+ ART 7/G2+ Logement 2 Logement 2 Logement 2 Logement 2 MONITEUR SECONDAIRE 3 MONITEUR SECONDAIRE 2 MONITEUR SECONDAIRE 1...
- Page 30 Le schéma illustre la connexion d9une gâche électrique de 12 V CC, d9une consommation maximale de 270 mA. Il est recommandé d9utiliser le modèle Golmar T CV-24/DC. L9activation se fait en pressant l9icône Le délai d9activation est de 3 secondes, en sachant qu9il est possible de le régler entre 0,5 et 10 secondes (voir page 31 à...
- Page 31 0,5 et 10 secondes (voir pages 31 à 32). Connexion d9une caméra extérieure Vous pouvez connecter une caméra de CCTV analogique Golmar « GAHD4/3601D ou GAHD4/2813B» à chacune des platines de rue aû n de pouvoir visualiser les images sur le moniteur (voir les pages 31 à 32).
- Page 32 Page 32 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 CODES SPÉCIAUX Vous pouvez activer certaines fonctions ou modiû er certains paramètres en saisissant diû érents codes spéciaux. Pour ce faire, accédez au menu « Installateur » du moniteur. Accédez à l9écran « À propos de » du menu des paramètres principaux (page 16), puis pressez cinq fois de suite le poussoir masqué...
- Page 33 Page 33 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 CODES SPÉCIAUX Sources de vidéo disponibles sur un moniteur (conû gurer uniquement sur le moniteur principal). Visible Non visible Valeur d9usine Platine de rue 1 0111 0110 0111 Platine de rue 2 0121 0120 0120...
- Page 34 Page 34 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 Délai d9activation des sorties.(Conû gurer uniquement sur le moniteur principal). Platine de rue 1 : Valeur d9usine Gâche électrique De 0200 (0,5 s) à 0219 (10 s) 0205 (3 s) Relais De 0300 (0,5 s) à...
- Page 35 Page 35 KITS PORTIER VIDÉO SOUL GS5110 - 5220/ART 7 Programmation simplifé des badges. Utilisation simpliû é des badges un passage cour devant un passage long devant ¢ ¢ le lecteur ouvre la gâche le lecteur ouvre le portail NETTOYAGE Nettoyage du moniteur : "...
- Page 36 Zone industrielle secteur A - B.P.135 06703 Saint-Laurent-du-Var Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modiû cations without prior notice.
