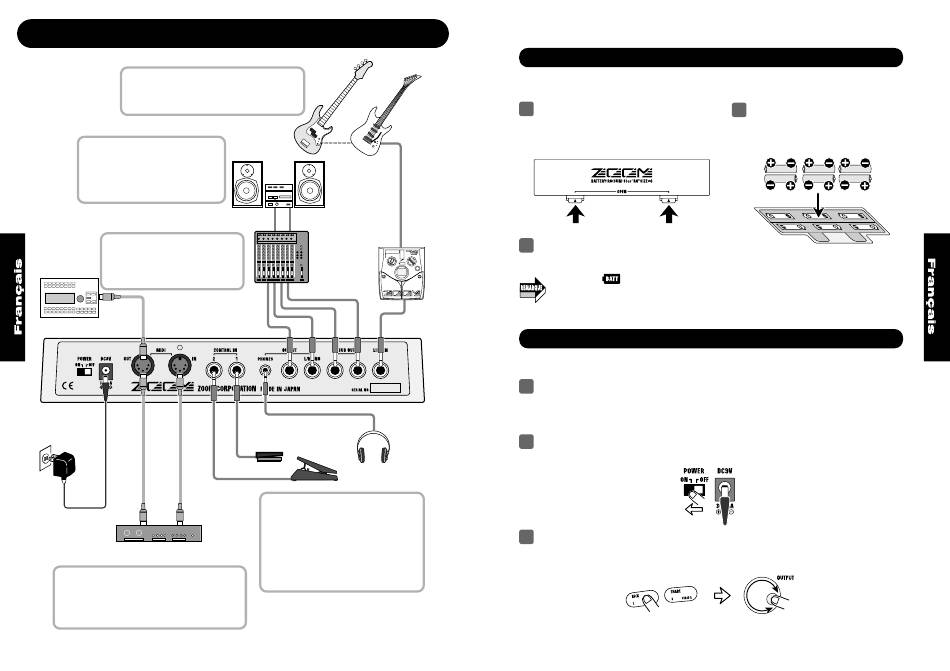

Connexions
Lorsqu'une guitare ou un autre instrument est
branché au connecteur [LINE IN], le son de
l'instrument est mélangé au son de la RT-323 et
envoyé à la sortie [L/MONO/R OUT].
Pour une reproduction mono, servez-
vous uniquement du connecteur
[L/MONO OUT]. Pour limiter le signal
de sortie à certains sons
d'instrument uniquement, branchez
un câble à la sortie [SUB OUT 1/2].
Console de mixage, système audio ou
autre matériel de reproduction
Pour piloter un instrument MIDI
externe à partir de la RT-323, reliez le
connecteur [MIDI OUT] de la RT-323
au connecteur MIDI IN de
l'instrument externe.
Module de batterie
DC IN
MIDI
MIDI
CONTROL
IN 2
OUT
IN
Adaptateur
Séquenceur MIDI
(interface MIDI pour ordinateur)
Pour synchroniser la RT-323 avec un séquenceur
externe ou pour piloter le générateur de sons de la
RT-323 à partir d'un instrument MIDI externe, reliez
le connecteur MIDI OUT de l'appareil externe au
connecteur [MIDI IN] de la RT-323.
100
Basse
Guitare
Multi-effet
(ZOOM 505II etc.)
R
L/MONO
SUB
SUB
OUT
OUT
LINE IN
OUT 2
OUT 1
PHONES
CONTROL
IN 1
FS01
Casque
FP01/FP02
En branchant une pédale FP01 ou FP02
disponible en option au connecteur
[CONTROL IN 1]/[CONTROL IN 2], vous
pouvez contrôler la hauteur, le volume ou
le son avec la pédale.
En branchant le commutateur au pied
FS01 disponible en option, vous pouvez
activer un son ou changer le timbre avec
le pied.
Utilisation de l'appareil sur piles
La RT-323 peut être alimentée par six piles IEC R6 (taille AA). Suivez les instructions ci-dessous
pour insérer les piles:
Retournez l'appareil et ouvrez le
1
compartiment à piles.
Face arrière de la RT-323
Refermez le compartiment à piles.
3
Si la diode "
" s'allume lorsque l'appareil fonctionne sur piles, les piles sont épuisées.
Remplacez-les aussi vite que possible.
Préparations pour la reproduction
Une fois les connexions établies, contrôlez le son de la manière suivante.
Tant que le système de reproduction est toujours coupé et que le volume est au
1
minimum, assurez-vous une fois de plus que toutes les connexions ont été
correctement effectuées.
Mettez la RT-323 sous tension.
2
Branchez l'adaptateur au connecteur [DC IN] et réglez le commutateur [POWER] sur ON.
Mettez le système de reproduction sous tension et réglez le volume.
3
Tout en tapant sur un pad pour produire un son, réglez la commande [OUTPUT] de la RT-323
ainsi que la commande de volume du système de reproduction à une position adéquate.
Insérez six piles alcalines neuves
2
IEC R6 (taille AA).
Six piles IEC R6 (taille AA)
101
