УСТАНОВКА

Проведите на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предна-

значенного для установки вытяжки;

• горизонтальную линию на расстоянии не менее 650 мм над варочной панелью;

• Приложите, как показано, скобу 7.2.1 к стене на расстоянии 1 – 2 мм от потолка или

верхнего предела и выровняйте ее центр (пазы) по вертикальной линии.

• Отметьте центры отверстий скобы.

• Приложите, как показано, скобу 7.2.1 на расстоянии X мм под первой скобой (X = вы-

сота прилагаемой в комплекте верхней части дымохода) и выровняйте ее центр (пазы)

по установочной вертикальной линии.

• Отметьте центры отверстий скобы.

• Обозначьте, как показано, контрольную точку на расстоянии 105 мм над горизонталь-

ной линией.

• Просверлите отверстия ø 8 мм в обозначенных точках.

• Вставьте в отверстия дюбели 11.

• Закрепите скобы с помощью прилагаемых винтов 12a (4,2 x 44,4 ) и только в случае

установки вытяжки в фильтрующем исполнении с дымоходами зафиксируйте также

опорную скобу 7.3.

• Обозначьте, как показано на рисунке, контрольную точку на расстоянии 373 мм над

горизонтальной линией и на расстоянии 150 мм справа от вертикальной линии.

• Повторите эту операцию с противоположенной стороны вертикальной линии и про-

верьте, чтобы точки были на одном уровне.

• Посверлите отверстия ø 12 мм в обозначенных точках.

• Вставьте в отверстия дюбели с винтом и скобой 11a и ввинтите их в стену.

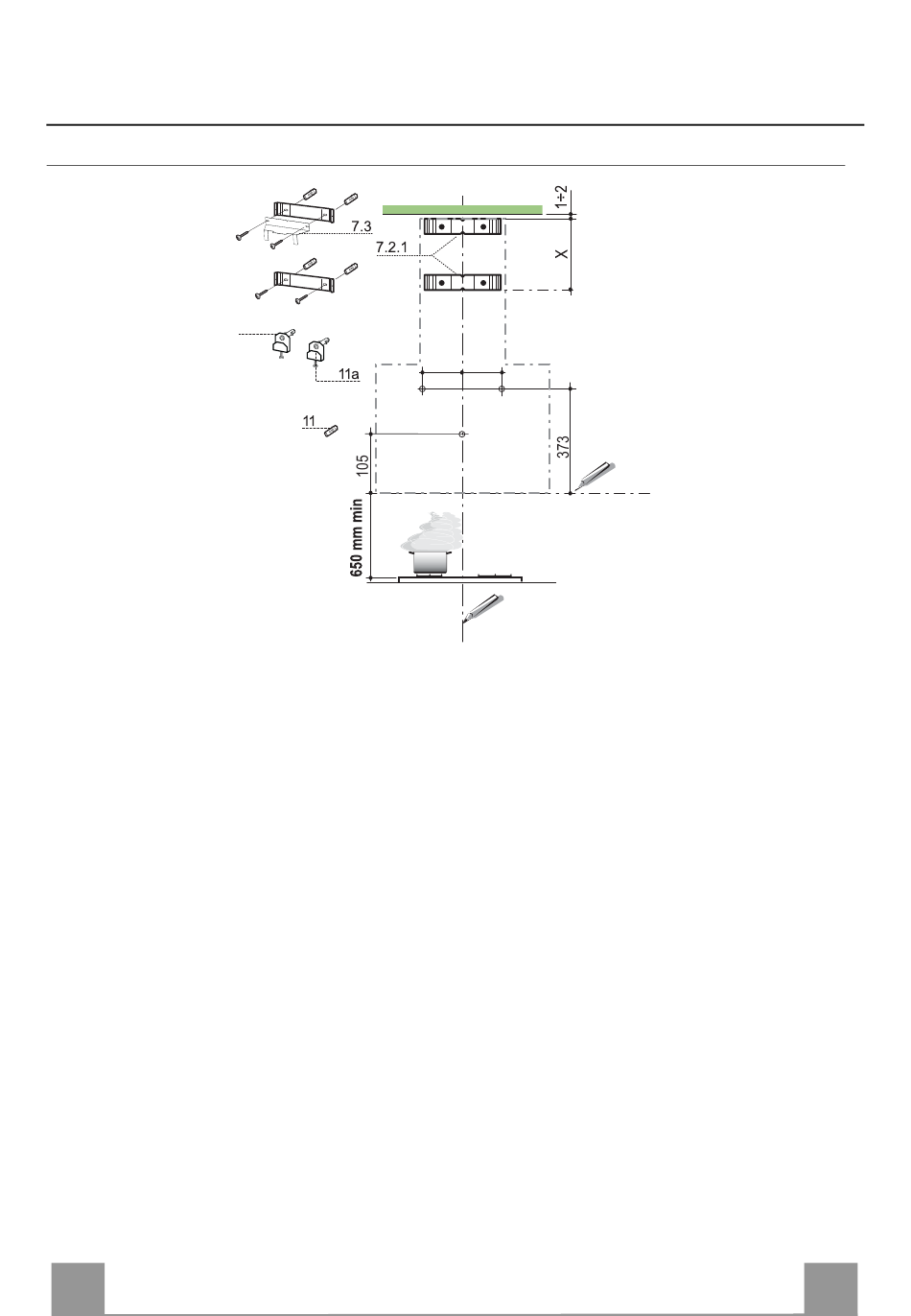

Подготовка отверстий в стене

12a

150 150

4 41
