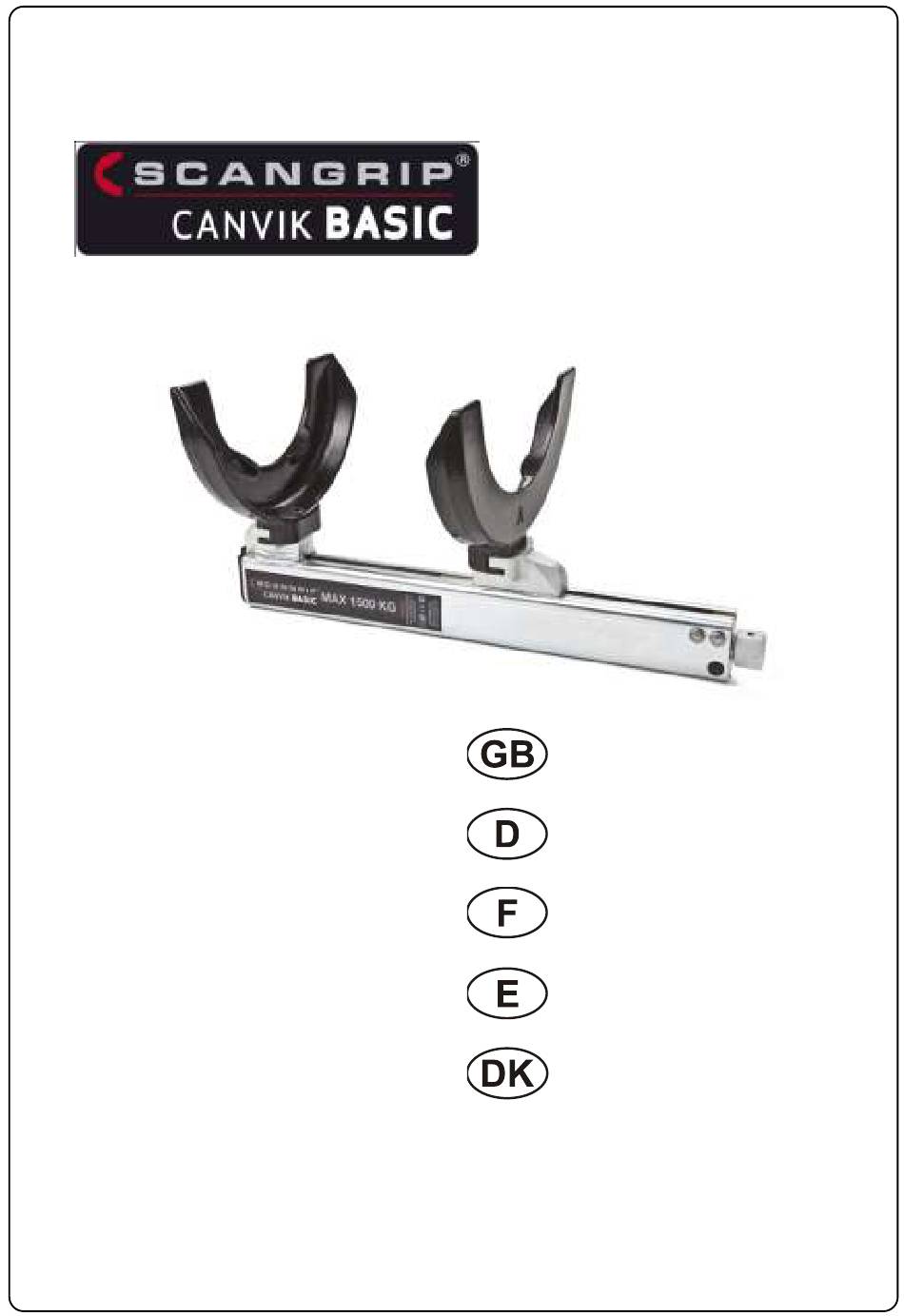

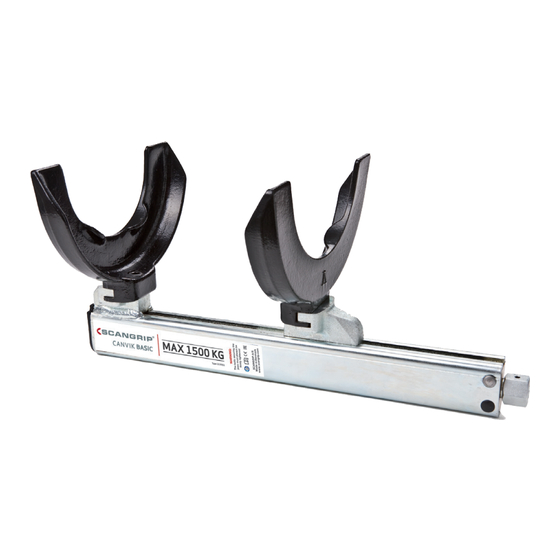

- Page 1 Operating Instructions Bedienungsanleitung Instructions d’utilisation Instrucciones de uso Betjeningsvejledning...
- Page 2 For Your Safety Working safely with this tool is possible only when the operating and safety information are read completely and the instructions contained therein are strictly fol- lowed. The manual shall be kept in a known location and be easily accessible for operators and maintenance staff.
- Page 3 Operating Controls 1 Drive nut 2 Compressing device 3 Retaining bolts 4 Jaws 5 Safety pin 6 Outer rib 7 Safety ridge 8 Spring...
- Page 4 Specifications McPherson Coil Spring Compressor including 2 jaws Ø80-145 mm and 2 jaws Ø145-195 mm. Article no.: 12.0001 Maximum load: 1500 kg (15000 N) Minimum distance between jaws: 65 mm Maximum distance between jaws: 354 mm Spring capacity with standard jaws: Ø80-195 mm Length body: 475 mm...
- Page 5 Protective vice jaw for clamping spring compressor 90.1020 Operation Advice Remove the McPherson spring strut. Select jaws according to table (page 32-46) and mount on the spring compressor. Fit the retaining bolts and tighten firmly. It is very important for your safety that the bolts of the jaws are firmly tightened.
- Page 6 Conical Springs Use the raised jaw 90.0060 to ensure that the centre line of the spring is parallel to the compressing device. Do not use the coil spring compressor for conical springs if this is not the case. Fit the raised jaw 90.0060 at the spring end with the smallest diameter.
- Page 7 Align the drilling of the spindle and the drive nut and drive in a new safety pin (5x26 mm, ISO13337). Guarantee This tool carries a guarantee according to current law. Subject to change without notice NOTE: Find the latest APPLICATION CAR LIST on our website: www.scangrip.com...
- Page 8 Zu Ihrer Sicherheit Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheits- hinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. und die darin enthaltenen Anweisungen strikt befolgen. Das Bedienungsanleitung ist an einer bekannten und für Bedienungs-und War- tungspersonal leicht zugänglichen Stelle aufzube- wahren.
- Page 9 Geräteelemente 1 Antriebsmutter 2 Spannkörper 3 Schrauben 4 Federhalter 5 Spannstift 6 Außenrippe 7 Sicherheitswulst 8 Feder...
- Page 10 Gerätekennwerte MacPherson Federbeinspanner einschl. 2 Federhaltern Ø80-145 mm und 2 Federhaltern Ø145-195 mm. Artikelnummer: 12.0001 Max. Druckkraft: 1500 kg (15000 N) Min. Spanntiefe: 65 mm Max. Spanntiefe: 354 mm Für Federdurchmesser: Ø80-195 mm Spannkörperlänge: 475 mm Spannkörpergewicht: 4.7 kg Gesamtgewicht (einschl.) Federhaltern: 10.2 kg Standardzubehör: 2 Federhalter für Federdurchmesser Ø80-145 mm...
- Page 11 Arbeitshinweise MacPherson Federbein ausbauen. Federhalter entsprechend Tabelle (Seite 32-46) und am Federbein- spanner montieren. Schrauben gut anziehen. Aus Sicherheitsgründen müssen die Schrauben der Feder- halter immer festgezogen sein. Federhalter entsprechend der Federlänge auseinander fahren, um möglichst viele Windungen spannen zu können. ...
- Page 12 Konische Federn Benutzen Sie den verlängerten Federhalter 90.0060, um sicherzu- stellen, dass die Federmittelachse und der Grundkörper parallel sind. Eine Benutzung des Federbeinspanners an konischen Federn ist nur zulässig, wenn die Federmittelachse und der Grundkörper parallel sind. Der verlängerte Federhalter 90.0060 vergrößert den Abstand zwischen Federhalter und Grundkörper für die Federseite mit dem kleinsten Durchmesser.
- Page 13 Zerbrochenen Stift mittels Dorn austreiben. Die Bohrungen von Spindel und Handgriff ausrichten und neuen Spannstift (5x26 mm, ISO13337) einschlagen. Gewährleistungsverpflichtungen Für dieses Gerät leisten wir Garantie auf Material- und Herstellungsfehler nach geltendem Recht. Änderungen vorbehalten Tipp: Aktualisierte Anwendungslisten entnehmen Sie unserer Website: www.scangrip.com...
- Page 14 Pour votre sécurité Il n’est possible de travailler en toute sécurité avec cet outil que lorsque la notice d’utilisation et de sécurité a été entièrement lue et que les instructions qu’elle contient sont rigoureusement respectées. Il faut garder le manuel d’instructions dans un endroit connu et auquel les opérateurs et le personnel d’entretien ont l’accès immédiat.
- Page 15 Composants de l’outil 1 Ecrou d’entraînement 2 Corps du compresseur 3 Vis de fixation 4 Mâchoires 5 Goupille de sécurité 6 Nervure extérieure 7 Bourrelet de sécurité 8 Ressort...
- Page 16 Caractéristiques Compresseur de ressort pour suspensions Mc Pherson Incluant 2 mâchoires Ø80-145 mm et 2 mâchoires Ø145-195 mm. Référence: 12.0001 Capacité Maximale: 1500 kg (15000 N) Écartement Minimal entre mâchoires: 65 mm Écartement Maximal entre mâchoires: 354 mm Diamètres de ressort acceptés (avec mâchoires standard): Ø80-195 mm Longueur du corps: 475 mm...
- Page 17 90.1020 Mâchoire de protection d’étau pour serrage du compresseur de ressorts Instructions d’utilisation Démonter le combiné Mc Pherson. Choisir les mâchoires en fonction du tableau (pages 32-46) et les monter sur le compresseur. Serrer fermement les vis de fixation. Il est très important pour votre sécurité...
- Page 18 Ressorts coniques Utiliser la mâchoire déportée 90,0060 pour assurer que l’axe du ressort soit parallèle au compresseur. Ne pas utiliser ce compresseur de ressort si ce n’est pas le cas. Placer la mâchoire déportée 90,0060 à l’extrémité du ressort qui a le plus petit diamètre.
-
Page 19: Remarque: Vous Trouvez La Liste D'application
Aligner les perçages de la tige filetée et de l’écrou d’entraînement et introduire une nouvelle goupille de sécurité (5x26 mm, ISO13337). Garantie Cet outil est garanti selon la loi en vigueur. Peut être soumis à modifications sans préavis REMARQUE: Vous trouvez la LISTE D’APPLICATION – VOITURE sur notre site www.scangrip.com... - Page 20 Para su seguridad La utilización en toda seguridad de esta maquina será posible solo cuando las instrucciones de uso y de se- guridad habrán sido leídas y estrictamente respetadas. El manual debe ser mantenido en un lugar conocido y ser de fácil acceso para los operadores y personal de mantenimiento.
- Page 21 Componentes del articulo 1 Tuerca 2 Cuerpo del tensor 3 Tornillo de fijación 4 Mordazas 5 Clavija de seguridad 6 Nervio exterior 7 Reborde de seguridad 8 Muelle...
- Page 22 Características Tensor de muelles para suspensiones Mc Pherson incluye 2 mordazas Ø80-145 mm y 2 mordazas Ø145-195 mm. Referencia.: 12.0001 Capacidad Máxima: 1500 kg (15000 N) Separación mínima entre las mordazas: 65 mm Maximum distance between jaws: 354 mm Diámetros de muelles aceptados: Ø80-195 mm (con mordazas estándar) Longitud del cuerpo:...
- Page 23 Instrucciones de uso Desmontar el combinado Mc Pherson. Elegir las mordazas en función del tablero (paginas 32-46) y montarlas. Apretar muy fuerte los tornillos de fijación. Es muy importante para su seguridad que los tornillos de aprieta de las mordazas estén apretados firmemente. ...
- Page 24 Muelles cónicos Utilizar la mordaza deportada 90.0060 para asegurarse que el eje central del muelle este paralelo al tensor. No hay que utilizar el tensor si no es el caso. Colocar la mordaza deportada 90.0060 a la extremidad del muelle que tiene el diámetro mas pequeño. Es muy importante para su seguridad que las mordazas de extensión estén colocadas correctamente, y que los tornillos estén apretados fuertemente antes utilización.
- Page 25 Alinear los agujeros del vástago y de la tuerca e introducir una nueva clavija de seguridad (5x26 mm ISO13337). Garantía Este articulo esta garantizado según la leyes en vigor. Puede estar sometido a modificaciones sin preaviso NOTA: Encuentre las últimas APLICACIÓN CAR LIST en nuestra página web: www.scangrip.com...
- Page 26 Sikkerhedsinstruks For at opnå sikkert arbejde med fjederspænderen bør denne sikkerhedsinstruks og hele brugsanvisningen læses grundigt igennem før brug, og de nævnte anvis- ninger skal overholdes. Manualen skal opbevares på et kendt sted og være let tilgængelig for operatører og vedligeholdelsespersonale.
- Page 27 Maskinelementer 1 Drivmøtrik 2 Stamme 3 Skruer 4 Fjederholdere 5 Sikkerhedsstift 6 Udvendig ribbe 7 Sikkerhedspunkt 8 Fjeder...
- Page 28 Tekniske data McPherson fjederspænder Leveres komplet med 2 stk. fjederholdere Ø80-145 mm samt 2 stk. fjederholdere Ø145-195 mm. Varenummer: 12.0001 Max. trykkraft: 1500 kg (15000 N) Min. afstand: 65 mm Max. afstand: 354 mm Fjederkapacitet med standard fjederholdere: Ø80-195 mm Længde, fjederspænder: 475 mm Vægt, fjederspænder:...
- Page 29 Betjeningsvejledning Demonter McPherson fjederbenet. Vælg fjederholdere iflg. tabellen side 32-46 og monter på fjederspænderen. Spænd skruerne fast. Af sikkerhedshensyn er det meget vigtigt, at fjederholderne monteres korrekt og fastspændes omhyggeligt før brug. Ved hjælp af drivmøtrikken køres fjederholderne længst muligt fra hinanden, så...
- Page 30 Koniske fjedre Da fjederspænderen kun må benyttes på koniske fjedre, hvis fjede- rens midterakse og fjederspænderens stamme er parallelle, anven- des forhøjet fjederholder 90.0060 (i den ende, hvor fjederen har den mindste diameter). Af sikkerhedshensyn er det meget vigtigt, at fjederholderne monteres korrekt og fastspændes omhyggeligt før brug.
- Page 31 Placér drivmøtrik således, at hullet i drivmøtrikken passer ud for hullet i spindlen og slå en ny sikkerhedsstift i (5x26 mm, ISO13337) Service og reparation Scangrip yder garanti og reklamationsret i henhold til gældende lovgivning. Ret til ændringer forbeholdes OBS: Find opdaterede BILLISTER på vores hjemmeside:...
- Page 32 CANVIK BASIC Find the latest APPLICATION CAR LIST on our website: www.scangrip.com Application car list for the original CANVIK McPherson Coil Spring Compressors 1500 kg and 2250 kg Article No. 12.0001 1500 kg Coil Spring Compressor complete with 4 standard jaws for springs ø...
- Page 33 Parts List ITEM PART NO DESCRIPTION 87.1191.01* Spindle 87.1191.02 Moveable Jaw Holder 87.1191.03 Bolt 87.1192 Spring Compressor Body 87.1191.07* Rivet 87.1191.09* Roll Pin 87.1191.11 End Cover 87.1191.12* Brass Nut 87.1191.13* Hex Nut 87.1191.14* Safety Pin 87.1191.15* Bearing 87.1191.16* Washer 99.2250.17* Guard Ring 87.1191.R Repair Kit...
