Umgang mit dem Gerät

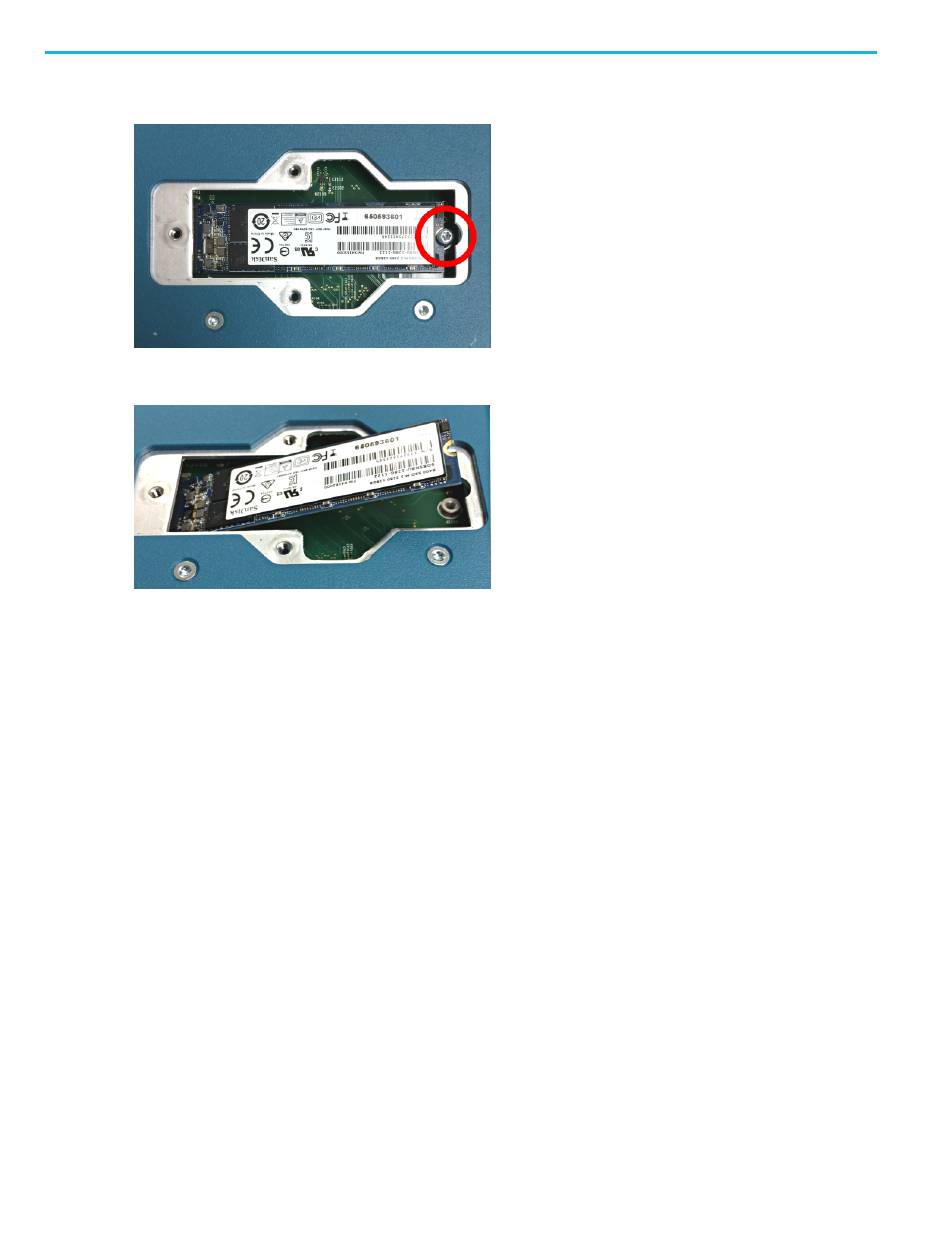

6. Fassen Sie die Kanten des abgehobenen Endes und ziehen Sie daran, um die Platine zu entfernen.
7. Lagern oder vernichten Sie die Speicherkarte gemäß den in Ihrer Einrichtung üblichen Richtlinien.
8. Um eine M.2-Platine zu installieren, befolgen Sie die oben angegebenen Schritte in umgekehrter Reihenfolge.
9.
Setzen Sie die Abdeckung der Platine wieder auf.
Die grafische Benutzeroberfläche
Obwohl LPD64 zur Programmiersteuerung ausgelegt ist, verfügt das Gerät dennoch über eine grafische Benutzeroberfläche zum
Aufruf von Hilfe-Themen zum Produkt. Um auf die grafische Benutzeroberfläche zuzugreifen, können Sie einen Monitor und eine
Maus an das Gerät anschließen oder einen Browser für den Zugriff auf ein Gerät mit Netzwerkverbindung verwenden.
Schließen Sie einen Monitor (Standardmonitor oder Touchscreen) mit einer maximalen Auflösung von 1.920 Pixeln horizontal ×
1.080 Pixeln vertikal (High Definition) an eine S-Video-Buchse an der Rückwand an.
Für den Browser-Zugriff geben Sie die IP-Adresse des Geräts in das Adressenfeld des Browsers ein, um die Startseite des
Gerätebrowsers zu öffnen. Klicken Sie auf den (e*Scope
grafische Benutzeroberfläche zu öffnen.
Schließen Sie eine Maus (USB-Kabel) oder einen Maus-Dongle (für drahtlose USB-Maus) an eine USB-Buchse an.
Siehe das Installations- und Sicherheitshandbuch für MSO-Geräte der Serie 6 (Tektronix Bestellnummer 071-3579-xx), das unter
www.tek.com/product-support heruntergeladen werden kann, für nähere Informationen zu Verständnis und Nutzung der
grafischen Benutzeroberfläche.
Weitere Informationen erhalten Sie, indem Sie das Hilfesystem des Geräts öffnen. Wählen Sie in der Menüleiste Help (Hilfe) >
Help (Hilfe) und öffnen Sie die Einträge zum Thema Getting acquainted with your instrument (Umgang mit dem Gerät) .
10
®
) Link zur Gerätesteuerung im linken Bildschirmbereich, um die
LPD64 Installations- und Sicherheitshandbuch
