Umgang mit dem Gerät
Anschlüsse und Bedienelemente an der Frontplatte, LPD64
Die Frontplatte ist der Bereich, in dem Sie das Gerät ein- oder ausschalten, Signale mit Kabeln verbinden, ein zusätzliches
Trigger-Eingangssignal anschließen und USB-Geräte einstecken können.

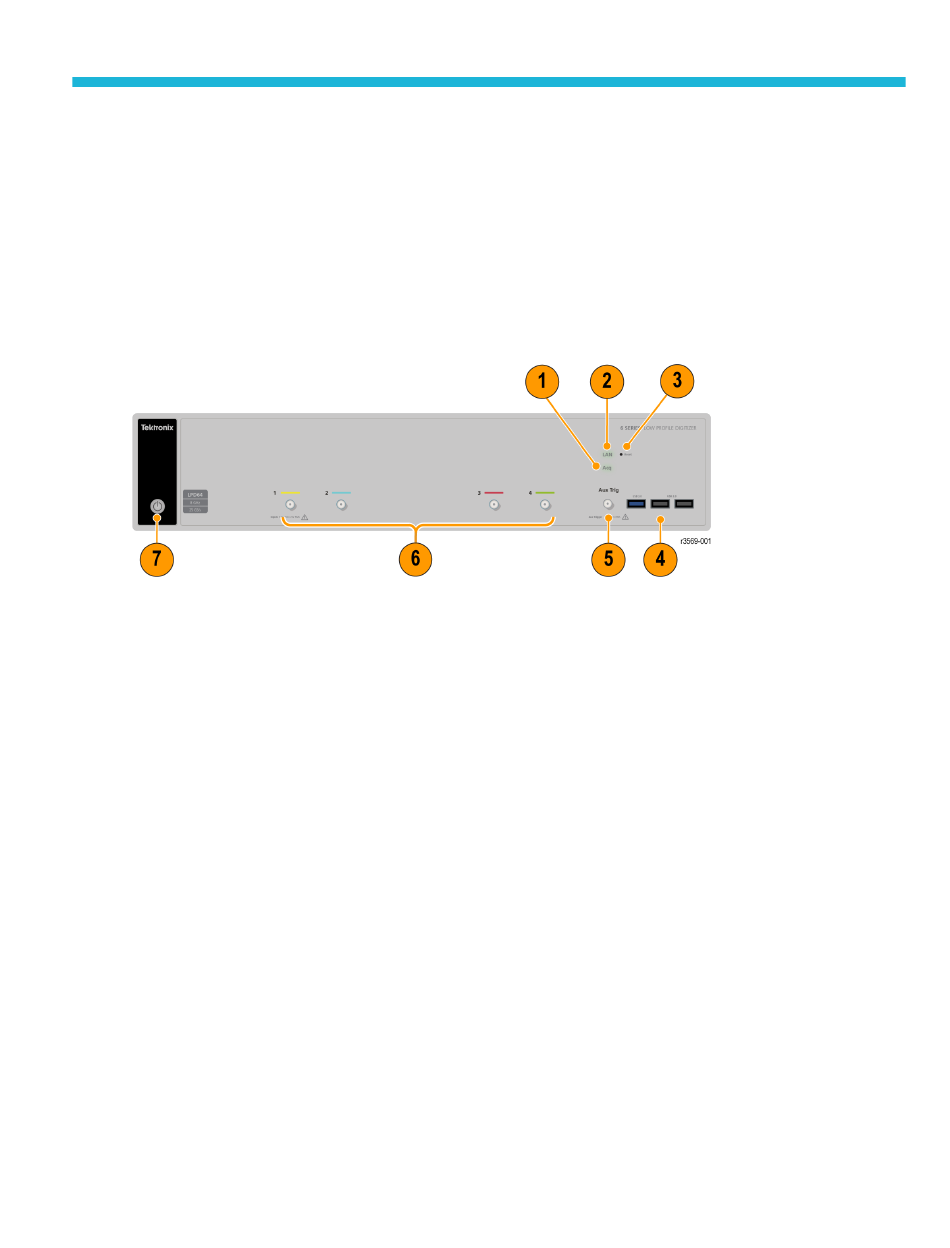

LPD64 Frontplatte
1.
Acq Status-LED:
Zeigt den Trigger-/Erfassungsstatus des Geräts an:
Grün - Getriggert
Gelb - Vorbereitet, aber noch nicht getriggert
Rot - Erfassung beendet
2.
LAN Status-LED:
Zeigt den Status von Netzwerkverbindung und Aktivität an:
Aus - Gerät ist ausgeschaltet
Grün - Gute Netzwerkverbindung
Rot - Netzwerkverbindung fehlerhaft oder keine Netzwerkverbindung
3.
LAN Reset-Taste (rechts neben den LAN Status-LEDs):
Ermöglicht ein manuelles Zurücksetzen der LAN-Einstellungen.
4.
USB-Hostanschlüsse (ein USB 3.0; zwei USB 2.0):
Ermöglicht Ihnen, Daten (z. B. Updates für Geräte-Firmware, Signale, Einstellungen und Bildschirmerfassungen) auf einem
USB-Speichermedium zu speichern und abzurufen oder Peripheriegeräte, wie Maus oder Tastatur, anzuschließen.
5.
Aux Trig Triggereingangsanschluss:
Ein SMA-Steckverbinder, an den ein externes Triggereingangssignal angeschlossen werden kann. Verwenden Sie das AUX
In Triggersignal im Flankentrigger-Modus.
6.
SMA-Steckverbinder:
LPD64 Installations- und Sicherheitshandbuch
