Tektronix TDS 210 Notice D'utilisation Simplifiée

Masquer les pouces Voir aussi pour TDS 210:

Télécharger ce manuel

OTICE D

1- Mode d'acquisition (normal, détection crêtes,

moyennage).

2- Etat de déclenchement.

3- Marqueur de position horizontale du déclenchement.

5- Marqueur de niveau de déclenchement.

UTILISATION SIMPLIFIÉE DE L

« T

EKTRONIX

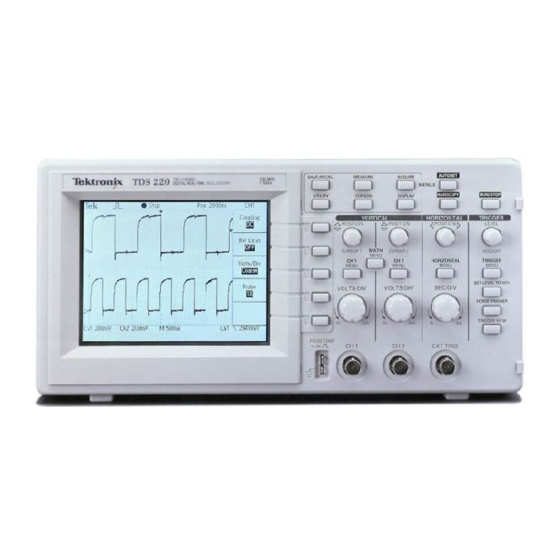

Fig.1 : Panneau avant du TDS 210 ou TDS 220

Fig.2 : Zone d'affichage autour de l'écran

OSCILLOSCOPE NUMÉRIQUE

TDS 210 »

7- Icône indiquant le type de déclenchement (front

montant, front descendant, vidéo ligne, vidéo trame)

8- Signal sur lequel est synchronisé le déclenchement.

10- Base de temps.

11- Sensibilités verticales.

13- 0 V des voies 1 et 2.

Page 1/3

Page 1 OSCILLOSCOPE NUMÉRIQUE « T TDS 210 » EKTRONIX Fig.1 : Panneau avant du TDS 210 ou TDS 220 Fig.2 : Zone d’affichage autour de l’écran 1- Mode d’acquisition (normal, détection crêtes, 7- Icône indiquant le type de déclenchement (front moyennage).
Page 2 Sommaire A- Mise en service de l’oscilloscope H- Réglage des sensibilités verticales B- Mise en service des voies I- Déclenchement C- Réglage du couplage CC de la voie J- Faire des mesures D- Réglage du zéro K- Curseurs E- Utilisation sans sonde L- Mode XY F- Type de Base de temps M- Menu mathématiques...
Page 3 I- Déclenchement 1. Choix de la voie et du type de déclenchement L’oscilloscope doit être synchronisé sur un signal. C’est généralement le signal injecté sur la voie 1 qui sert à la synchronisation. Pour cela, appuyez sur le bouton : « TRIGGER MENU ». En appuyant sur le bouton situé en face la case Source, vous sélectionnerez CH1.
