INSTALLATION D'UN VENTILATEUR
EXTERNE OU DE CONDUIT
NOTE : Les instructions suivantes servent à la
préparation de la hotte pour une utilisation avec les
modèles de ventilateur externe ou de conduit
CBE-1000 ou PBN-1000A. Pour obtenir les instructions
d'installation du ventilateur, consultez le manuel fourni
avec le ventilateur.

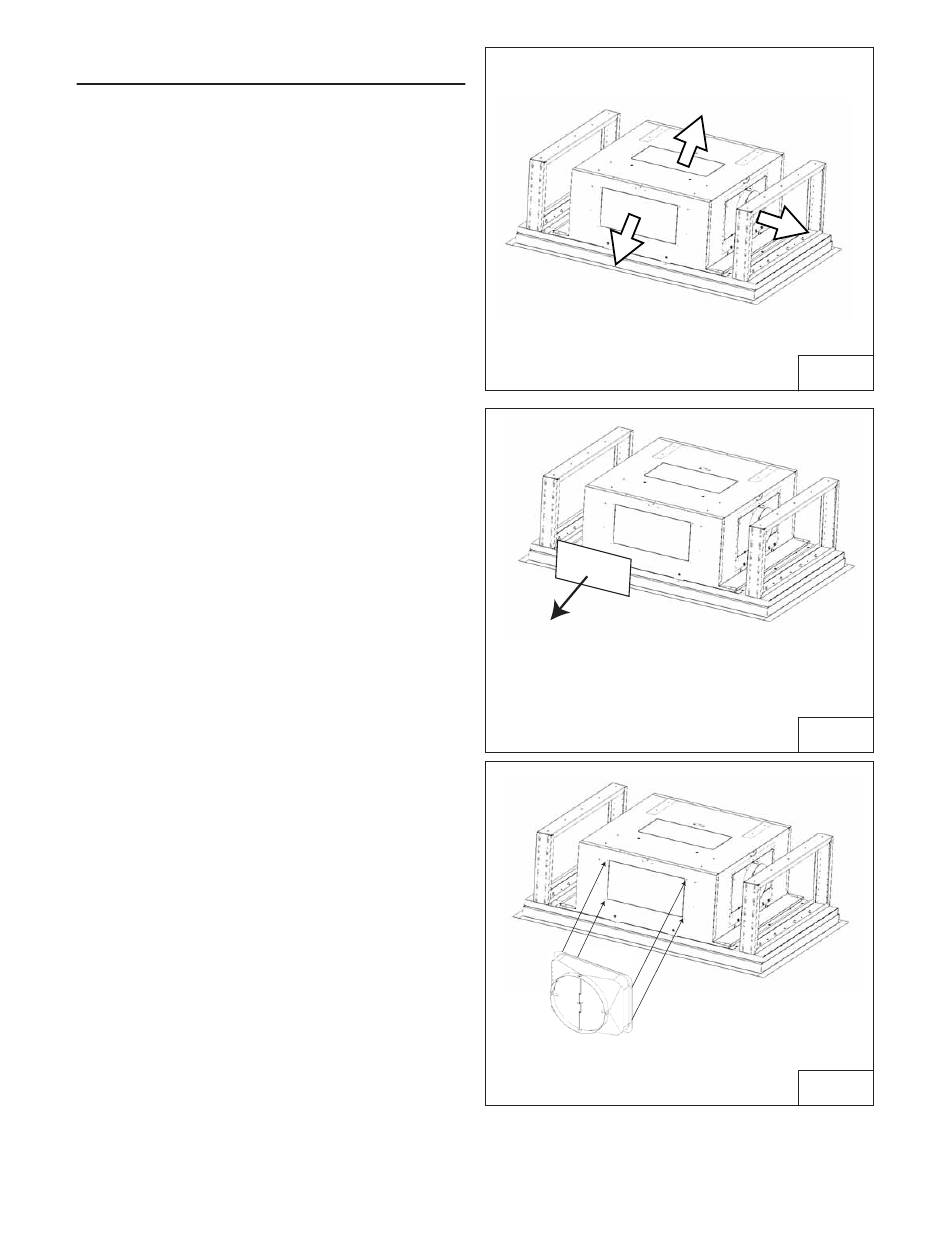

1. Choisissez l'orientation de la sortie d'air du ventilateur.
Elle peut se trouver sur le dessus, sur les côtés ou à
l'avant du ventilateur (Fig. 19).
2. Enlevez uniquement la plaque d'éjection de la sortie
d'air choisie (Fig. 20).
3. Fixez le collier circulaire de 10 pouces à la position
de sortie d'air désirée (Fig. 21).
NOTE : Des restrictions peuvent s'appliquer lors de
l'installation d'un conduit de 10 pouces sur les côtés du
boîtier du ventilateur et à travers le cadre de support. Il
est possible que le cadre de support bloque la sortie
d'air latéral du ventilateur. Veuillez tenir compte du
cadre de support et laissez suffisamment d'espace
entre le conduit et le cadre.
- 21 -
FIG.19
FIG.20
FIG.21
