AB_Therapeuten_E25_F.indd 1
Informations pour les thérapeutes et les commerçants specialisés
Les fonctions de programmation·Série des modèles E25/ E26
Status 03/ 2006
Contenu
Paramètres modifiables
Sélection des groupes de paramètres conduite autonome/commande
d'accompagnement intuitive
2
2
1
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
6
6
6
8
9
10
01.02.2006 12:02:48 Uhr
Publicité
Table des Matières

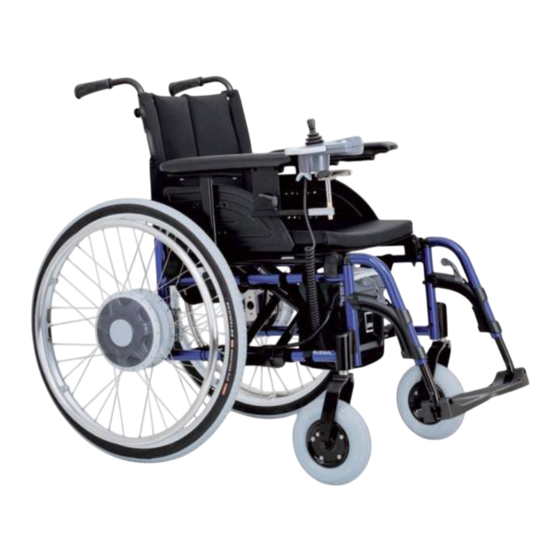

Manuels Connexes pour Invacare e-fix E25
Sommaire des Matières pour Invacare e-fix E25
-
Page 1: Table Des Matières
Informations pour les thérapeutes et les commerçants specialisés Les fonctions de programmation·Série des modèles E25/ E26 Status 03/ 2006 Contenu Le mode de programmation Programmes de conduite Paramètres modifiables Sélection des groupes de paramètres conduite autonome/commande d‘accompagnement intuitive Vitesse maximale en marche avant Vitesse maximale en marche arrière Temps d’accélération Temps de ralentissement... -
Page 2: Le Mode De Programmation
Programmes de conduite Le dispositif e-fix E25/E26 dispose de deux programmes de conduite: le mode de conduite autonome et le mode de réglage de la commande d‘accompagnement intuitive. La commande d‘accompagnement intuitive est disponible en option. -
Page 3: Vitesse Maximale En Marche Avant
Paramètres modifiables · Pour le e-fix E25/E26, les groupes de paramètres pour la conduite autonome et avec commande d‘accompagnement intuitive peuvent être programmés indépendamment l‘un de l‘autre. Il est, par exemple, possible de programmer une conduite autonome plus lente et plus précise pour l‘intérieur, et, à... -
Page 4: Temps De Ralentissement
Temps de ralentissement · Durée du processus de freinage de la vitesse maximale au niveau de conduite désiré ou à l’immobilisation. · Réduction lorsqu’une conduite très douce est souhaitée à des petites vitesses, par exemple pour les utilisateurs à faible tonus/stabilité du tronc. ·... -
Page 5: Course Signal Conduite
Course signal conduite · Atteindre la vitesse maximale en fonction de la dérivation du joystick. · Selon le réglage initial effectué en usine, la dérivation complète du joystick permet d’atteindre la vitesse maximale. · La réduction des barres signifie que la vitesse maximale sera atteinte à 50 % de la course (joystick dérivé... -
Page 6: Activation Du Mode De Programmation
Activation du mode de programmation Pour activer le mode de programmation, il faut d’abord introduire la clé magnétique [1] dans l’orifice prévu à cet effet sur la face inférieure de l’unité de commande. Ensuite, mettre en marche le dispositif e-fix en actionnant la touche Marche/Arrêt [2]. -
Page 7: Modifier Les Paramètres
Modifier les paramètres Lorsque le mode que vous voulez changer est sélectionné, vous pouvez commencer à programmer les différents paramètres de conduite. La dérivation du joystick vers la gauche ou la droite permet de régler les différents paramètres, à savoir: [Fig. -
Page 8: Rétablissement Du Paramétrage Usine
Lorsque la programmation est accomplie: – Retirez la clé de programmation [1] de l’orifice sur la face inférieure de l’unité de commande – Les nouvelles propriétés de conduite sont automatiquement enregistrées – Effectuez un tour d’essai et testez les propriétés de conduite nouvellement programmée Rétablissement du paramétrage usine Les paramètres réglés en usine peuvent être réactivés à... -
Page 9: Tableau De Paramètres
Tableau de paramètres (Les réglages initiaux effectués en usine sont marqués en gras et soulignés) DESCRIPTION PARA- BARRES VALEUR NOMINALE MÈTRE PROGRAMME DE CONDUITE Mode de conduite autonome 1 barre 2 barres Mode de la commande d‘accompagnement intuitive DESCRIPTION PARA- BARRES MODE DE CONDUITE AUTONOME MODE DE LA COMMANDE... -
Page 10: Détection D'erreurs/Code De Diagnostic D'erreurs
DESCRIPTION PARA- BARRES MODE DE CONDUITE AUTONOME MODE DE LA COMMANDE MÈTRE D‘ACCOMPAGNEMENT INTUITIVE ADAPTATION D‘AXES DU 1 barre Pas de changement Pas de changement JOYSTICK 2 barres Inversion d‘axes: en avant/en arrière Inversion d‘axes: en avant/en arrière 3 barres Inversion d‘axes: vers le gauche/la Inversion d‘axes: vers le gauche/la droite... -
Page 11: Affichage Description
DESCRIPTION CAUSE D‘ERREUR REMEDE AFFICHAGE Le point d‘exclamation clignote Pas de liaison avec la commande Vérifiez le câblage de la commande La lettre „S“ clignote d‘accompagnement intuitive. d‘accompagnement intuitive. Sans Le symbole cadenas clignote Dispositif d‘antidémarrage actif. Appuyez sur la touche de fonction pendant environ 3 secondes. - Page 12 AFFICHAGE DESCRIPTION CAUSE D‘ERREUR REMEDE L7 – L17 Le point d‘exclamation clignote Le micro-contrôleur dans la roue motrice Envoyez la roue au SAV. R7 – R17 Le symbole Roue clignote est défectueux. La lettre „L“ ou „R“ clignote L18 – L20 Point d‘exclamation clignote Le câblage de l‘interface est défectueux.
