ÉDITION 05/2017
MODE D'EMPLOI
6.4

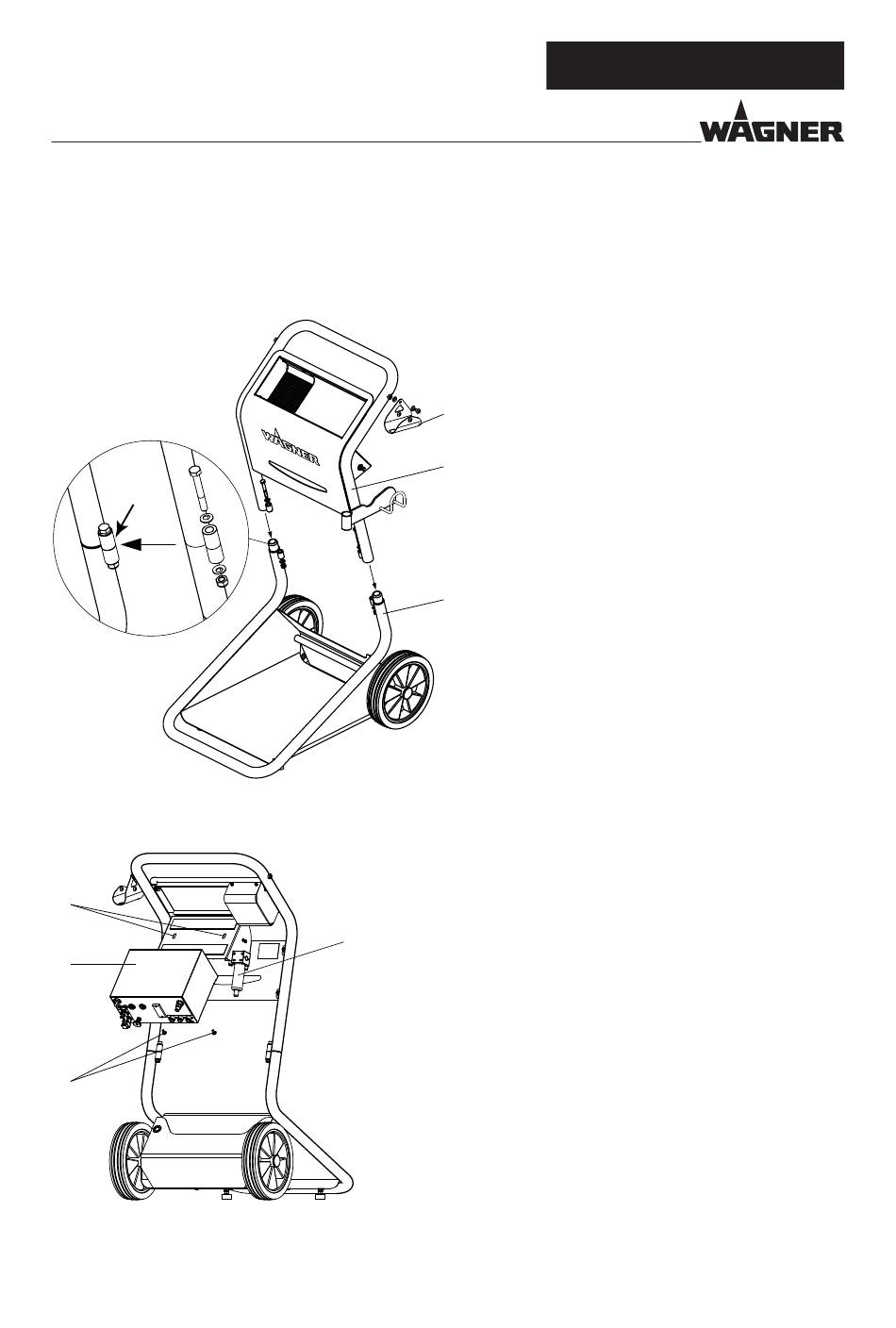

ASSEMBLAGE DU DISPOSITIF MANUEL
6.4.1 ASSEMBLAGE DU CHARIOT
Le chariot du dispositif manuel est livré non monté pour des raisons de facilité de transport.
L'assemblage doit être effectué de la façon suivante.
25Nm;
18.44lb ft
P_02643
6.4.2 MONTAGE DE L'APPAREIL DE COMMANDE
3
1
2
P_02644
N° DE COMMANDE DOC2354921
3
2
1
4
Étapes de travail :
1.
Ouvrir l'emballage de transport et en retirer
toutes les pièces avec précaution.
2.
Placer le châssis 1 du chariot sur une surface
propre et plane.
3.
Mettre la partie supérieure du chariot 2 sur les
supports de guidage sur le châssis 1 du chariot,
exercer une faible pression vers le bas jusqu'à la
butée et les visser à l'aide des vis et des écrous
(voir détail) sur le châssis du chariot (couple de
serrage 25 Nm ; 18,44 lb/pieds).
4.
Monter le support de pistolet 3 (voir notice de
montage séparée).
Étapes de travail :
1.
Retirer avec précaution l'appareil de commande
1 de l'emballage et le visser à l'aide des vis 2
livrées sur les alésages de l'équerre de support 3.
Monter l'appareil de commande de telle sorte
qu'il soit à fleur avec le capot.
SPRINT XE
30
