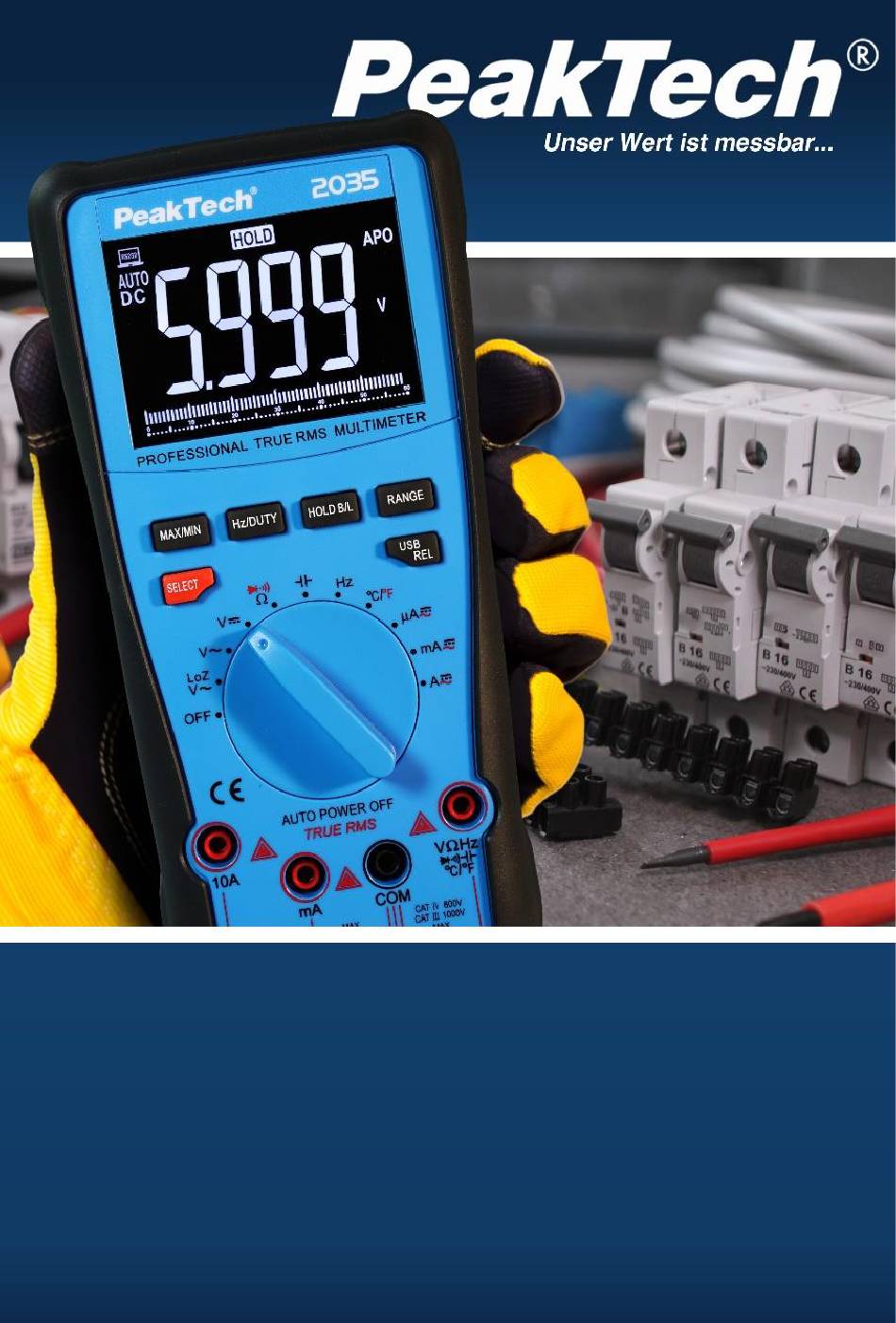

2035
®
PeakTech
Manuel d'utilisation
Multimètre numérique
1

Publicité

Table des Matières
loading

Manuels Connexes pour PeakTech 2035

Sommaire des Matières pour PeakTech 2035

  • Page 1 2035 ® PeakTech Manuel d'utilisation Multimètre numérique...

  • Page 2: Consignes De Sécurité

    1. consignes de sécurité Ce produit est conforme aux exigences des directives suivantes de l'Union européenne relatives à la conformité CE : 2014/30/UE (compatibilité électromagnétique), 2014/35/UE (basse tension), 2011/65/UE (RoHS). Catégorie de surtension III 1000V ; degré de pollution 2. CAT I : niveau de signal, télécommunication, appareils électroniques, avec...
  • Page 3 Généralités :  Lisez attentivement ce mode d'emploi et mettez-le à la disposition des utilisateurs suivants.  Respecter impérativement les avertissements sur l'appareil, ne pas le couvrir ni l'enlever.  Veillez à l'utilisation du multimètre et utilisez-le uniquement dans sa catégorie de surtension appropriée. ...
  • Page 4  Les mesures de courant sont toujours effectuées en série avec le consommateur, c'est-à-dire avec le câble d'alimentation débranché.  Retirez les fils d'essai de l'objet à mesurer avant de modifier la fonction de mesure.  Ne touchez jamais les pointes de test nues pendant la mesure, tenez les cordons de test uniquement par la poignée derrière le protège-doigts.
  • Page 5  N'utilisez les appareils dans des environnements humides ou poussiéreux que conformément à leur indice de protection IP.  Si aucun indice de protection IP n'est indiqué, n'utilisez l'appareil que dans des locaux intérieurs secs et exempts de poussière.  Lors de travaux en milieu humide ou à...

  • Page 6: Instructions Et Symboles Figurant Sur L'appareil

    mesure imprécis. Des chocs électriques et des dommages physiques peuvent en résulter.  Si vous n'utilisez pas l'appareil pendant une période prolongée, retirez la pile du compartiment à pile.  Ne confier les travaux de maintenance et de réparation du multimètre qu'à un personnel qualifié. ...

  • Page 7: Généralités

    éclairé. Le PeakTech 2035 peut être utilisé pour mesurer DCV, ACV, LoZ, DCA, ACA, la résistance, la capacité, la diode, la continuité, la température et la fréquence, ce qui offre de larges possibilités d'application.

  • Page 8: Caractéristiques Techniques

    2.1 Caractéristiques techniques Affichage 3 5/6 chiffres, écran LCD inversé 5999 Comptes Indicateur de niveau supérieur Séquence de mesure env. 3 x par seconde Mesure AC True RMS (40 Hz... 1 kHz) Arrêt automatique après environ 15 minutes Interface USB (optiquement isolé) Temp.
  • Page 9 3. fonctions et plages de mesure Les pourcentages de précision sont calculés à partir de la valeur de mesure actuelle ! Précision : ± (a% × rdg + dgt. ) Précision à température ambiante : (23 ± 5) °C humidité relative de l'air <75 3.1 Mesures de la tension continue (DCV) Domaine Résolution...
  • Page 10 3.3. mesure de la basse impédance ACV (LoZ V~) Domaine Résolution Précision 0.001V ± 0,8% + 5 dgt. 60 V 0.01V 600 V 0.1V Résistance d'entrée : env. 2k  3.4 Mesures du courant continu (DCA) Tension de charge Domaine Résolution Précision 600 µA 0,1 µA...
  • Page 11 3.6. mesures de résistance (ohms) Domain Résolution Courant de Ralenti- Précision court-circuit Tension (env.) 600  0,1  1 mA ± 0,8% + 5 dgt. 6 k  1  100 µA 60 k  10  10 µA ± 0,8% 600 k ...
  • Page 12 3.9. mesures de capacité (farad) Domaine Résolution Précision 60 nF 0.01 nF  3,5% + 20 dgt. 600 nF 0,1 µF 6 µF 0.001 µF 60 µF 0,01 µF  5,0% + 10 dgt. 600 µF 0,1 µF 6 mF 0.001 mF Précision de mesure valable pour : 10% à...

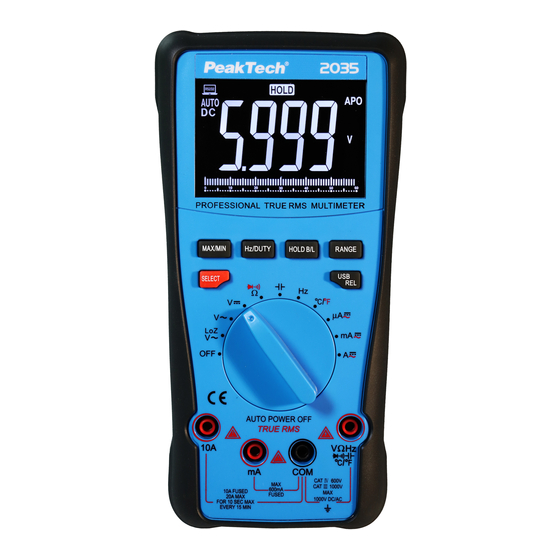

  • Page 13 4. éléments de commande et connexions sur l'appareil 3 LCD à 5/6 chiffres (5999) avec rétroéclairage Bouton Hz/Duty pour le rapport cyclique en courant alternatif Touche MAX/MIN pour l'affichage des valeurs minimales/maximales Commutateur Select pour la fonction de mesure...
  • Page 14 Bouton HOLD / BL pour le maintien des données et le rétroéclairage Bouton RANGE pour la sélection manuelle de la plage de mesure Bouton REL/USB pour valeur relative et interface sélecteur rotatif pour la fonction de mesure 10 Prise d'entrée A ...
  • Page 15 3. bouton MIN/MAX La touche Min/Max sert à activer la fonction de maintien de la valeur minimale ou maximale. Appuyez une fois sur la touche pour ne maintenir que la valeur de mesure la plus élevée sur l'écran. Si cette valeur diminue à nouveau, la lecture la plus élevée reste néanmoins affichée.
  • Page 16 mesure n'est plus nécessaire. En cas de dépassement de la plage de mesure, l'indicateur de dépassement O.L. s'affiche. 7. bouton REL/USB La fonction de mesure de la valeur relative permet de mesurer et d'afficher des signaux par rapport à une valeur de référence définie.

  • Page 17: Préparation À La Mise En Service

    11. entrée mA La prise mA sert à mesurer le courant pour les courants continus et alternatifs jusqu'à 600mA maximum ainsi que la température. Pour les mesures de courant mA, connectez le fil d'essai rouge à cette prise ou, pour les mesures de température, la prise correspondante de la sonde de température/de l'adaptateur.

  • Page 18: Symboles D'affichage

    5.3 Symboles d'affichage Interface de données Sélection automatique de la RS-232 / USB active zone actif Fonction de mesure du AC Courant alternatif courant continu DC Fonction de mesure Attention : haute tension Valeur maximale Fonction Actif Data Hold- Fonction de Valeur minimale Fonction maintien des valeurs de actif...

  • Page 19: Mode De Mesure

    6. mode de mesure 6.1. mesures de tensions continues et alternatives Valeurs fantômes Dans les plages de tension DC et AC basses et les entrées non raccordées et donc ouvertes, l'écran LCD affiche des valeurs dites fantômes, c'est-à-dire non "000". Ceci est normal et ne constitue pas un défaut de l'appareil.

  • Page 20: Mesures De Courant Continu Et Alternatif

    6.2 Mesures de courant continu et alternatif Attention ! Ne pas effectuer de mesures de courant dans des circuits dont le potentiel est supérieur à 1000V. Risque extrême de blessure et/ou d'endommagement de l'appareil de mesure. Toujours effectuer les mesures de courant en série.
  • Page 21 6.3. mesures de résistance Attention ! Après avoir commuté le multimètre sur la fonction de mesure de résistance, ne pas appliquer les fils d'essai raccordés via une source de tension. N'effectuer des mesures de résistance que sur des circuits ou des composants hors tension. Pour la mesure, procéder comme décrit : 1.
  • Page 22 correspond à la résistance propre des fils d'essai. Appuyer sur REL pour mettre cette valeur à zéro.  Lors des mesures de résistance, veillez toujours à ce que le contact entre les pointes de test et la résistance de test soit bon.

  • Page 23: Mesures De Capacité

    6.5 Mesures de capacité Attention ! Décharger impérativement le condensateur avant la mesure. Pour cela, court-circuiter les bornes du condensateur. Ce faisant, éviter impérativement le contact avec les bornes nues (risque de blessure par choc électrique !). Essayer de mesurer des condensateurs sous tension peut entraîner l'endommagement du multimètre.

  • Page 24: Mesures De La Température

    6.6 Mesures de la température L'affichage de la température se fait en °C ou en °F. Procéder comme décrit pour la mesure : 1. Tourner le sélecteur de gamme en position °C ou °F. 2. Brancher sonde température dans les prises d'entrée V/...

  • Page 25: Test De Continuité

    fonction permet également de déterminer la tension de conduction des diodes. Procéder comme décrit pour le contrôle des diodes : 1. commutateur de sélection de fonction/plage en position tourner. 2. passer à la fonction de contrôle des diodes de l'appareil à...
  • Page 26 6.9. logiciel pour PC Installez le logiciel PC fourni sur le CD ou téléchargez le "PeakTech DMM Tool" plus récent sur notre site Internet (recommandé). Activez l'interface avec la touche USB jusqu'à ce qu'une icône RS-232 apparaisse sur l'écran.

  • Page 27: Entretien De L'appareil

    7. entretien de l'appareil 7.1. remplacement de la pile L'appareil nécessite une pile monobloc de 9V. Lorsque la tension de la pile est insuffisante, le symbole de la pile s'allume. La pile doit alors être retirée le plus rapidement possible du compartiment à pile et remplacée par une pile neuve.
  • Page 28 Attention ! Ne pas utiliser l'appareil avec le compartiment des piles ouvert ! Remarque : ne jamais laisser une pile défectueuse ou usagée dans l'appareil de mesure. Même les piles anti-fuite peuvent être endommagées par des fuites de produits chimiques de la pile.

  • Page 29: Remplacement Du Fusible

    1. "Cd" signifie cadmium. 2. "Hg" signifie mercure. 3. "Pb" signifie plomb. 7.2 Remplacement du fusible ATTENTION : avant de retirer le panneau arrière pour remplacer le fusible, éteindre le multimètre et débrancher tous les fils d'essai des entrées. Remplacer le fusible défectueux uniquement par un fusible correspondant à...
  • Page 30 Retirer le fusible défectueux et le remplacer par un nouveau fusible de même valeur de raccordement et de mêmes dimensions dans le porte-fusible. Veiller à ce que le fusible soit bien centré dans le porte-fusible. fixer le couvercle du compartiment à piles avec la vis.
  • Page 31 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. ® PeakTech 11-2021 EHR PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99  info@peaktech.de www.peaktech.de...
