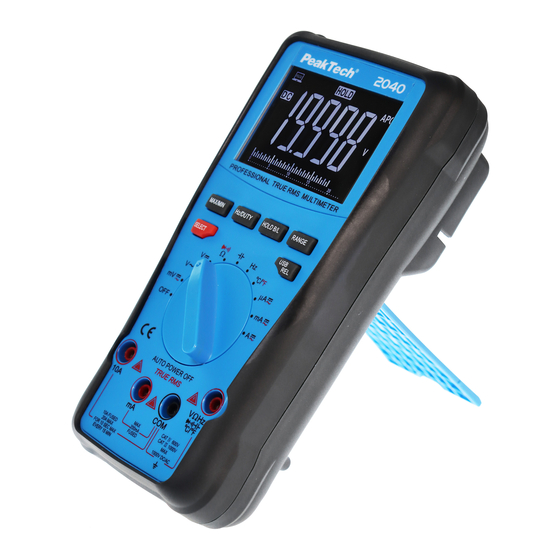

- Page 1 PeakTech® 2040 Manuel d'utilisation Multimètre numérique...
- Page 2 Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension III 1000V ; degré de pollution 2. CAT I : Niveau de signal, télécommunications, équipement électronique, avec faibles...
- Page 3 Général : Lisez attentivement ce mode d'emploi et mettez-le à la disposition des utilisateurs suivants. Il est essentiel de respecter les avertissements figurant sur l'appareil ; ne les cachez pas et ne les retirez pas. Faites attention à l'utilisation du multimètre et utilisez-le uniquement dans sa catégorie de surtension appropriée.
- Page 4 Les mesures de courant sont toujours effectuées en série avec le consommateur, c'est-à-dire avec la ligne d'alimentation déconnectée. Retirez les sondes de test de l'objet à mesurer avant de modifier la fonction de mesure. Ne touchez jamais les sondes de test nues pendant la mesure, tenez uniquement les cordons de test par la poignée derrière le protège-doigts.
- Page 5 N'utilisez les appareils dans des environnements humides ou poussiéreux que conformément à leur classe de protection IP. Si aucune classe de protection IP n'est spécifiée, utilisez l'appareil uniquement dans des zones intérieures sèches et sans poussière. Lorsque vous travaillez dans des endroits humides ou à l'extérieur, veillez tout particulièrement à...
-
Page 6: Remarques Et Symboles Sur L'appareil
électriques et des dommages physiques peuvent en résulter. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, retirez la batterie de son compartiment. Les travaux d'entretien et de réparation du multimètre ne doivent être effectués que par du personnel qualifié. ... - Page 7 éclairé. Le PeakTech 2040 peut être utilisé pour mesurer le DCV, ACV, DCA, ACA, la résistance, la capacité, la diode, la continuité, la température et la fréquence, offrant ainsi de larges possibilités d'application.
-
Page 8: Données Techniques
2.1 Données techniques Afficher 4 chiffres et demi, Affichage LCD inversé 20000 compteurs Affichage du dépassement de gamme OL Séquence de mesure environ 3 x par seconde Mesure du courant alternatif True RMS (40 Hz... 1 kHz) Interface USB (isolé optiquement) Arrêt automatique après environ 15 minutes Température de fonctionnement 0°... -
Page 9: Mesures De La Tension Continue (Dcv) Zone
3. fonctions et plages de mesure Les pourcentages de précision sont calculés à partir de la valeur mesurée actuelle ! Précision : ± (a% × rdg + dgt.) Précision à la température ambiante : (23 ± 5) °C humidité relative < 75 %. 3.1 Mesures de la tension continue (DCV) Zone Résolution... - Page 10 Erreur de mesure avec la fréquence (AC) : 0,2% + 0,02 Hz Sensibilité d'entrée avec fréquence (AC) : 80V - 600V 3.3 Mesures en courant continu (DCA) Zone Résolution Tension Précision charge 200 µA 2,5% + 25 dgt. 0,01 µA 0,125 mV/µA (<20µA) 200 µA...
-
Page 11: Mesures De Fréquence (Hertz) Zone
Facteur de crête : CF ≤ 3, si CF ≥ 2, ajouter une erreur supplémentaire de 1% de la valeur mesurée. 3.5 Mesures de résistance (Ohm) Zone Résolution Courant de Au repos- Précision court-circuit Tension (approx.) 200 0.01 1 mA ±... -
Page 12: Mesures De La Capacité (Farad) Zone
3.7. mesures de la température (degrés) Zone Résolution Précision 1,0% + 50 dgt.(< 620°C) 0.1°C -20... +1000°C 1,5% + 15 dgt. (>620 °C) 1°C 1,0% + 50 dgt.(< 620°F) -20… +1832°F 0.1°F 1,5% + 15 dgt. (>620 °F) 1°F Protection contre les surcharges : 250V AC/DC RMS Capteur : capteur de température de type K (NiCr-NiSi) -
Page 13: Test De Continuité
3.10. Test de continuité Un signal sonore retentit lorsque moins de 50 ( 20 ) Courant d'essai : environ 0,4 mA Tension en circuit ouvert : environ 1 V DC Protection contre les surcharges : 250V DC/ACeff Attention : Ne pas appliquer de tension dans cette fonction 4. - Page 14 Bouton Hz/Duty pour le cycle de travail avec le courant alternatif Touche MAX/MIN pour l'affichage de la valeur minimale/maximale Commutateur de sélection de la fonction de mesure Bouton HOLD / BL pour le maintien des données et le rétro-éclairage Touche RANGE pour la sélection manuelle de la gamme Bouton REL/USB pour la valeur relative et l'interface...
- Page 15 4.1 Description 1. écran LCD avec symboles de fonction L'écran LCD inversé à 4 chiffres et demi est utilisé pour l'affichage numérique mesures avec sélection automatique de la polarité et placement des virgules. L'affichage maximal est de 19999. Le graphique à barres est un affichage de tendance qui montre à...
- Page 16 4. bouton de sélection La touche Select permet de passer d'un mode de mesure à l'autre. Dans les plages de courant et de tension, vous pouvez l'utiliser pour passer de la tension continue à la tension alternative. En outre, le bouton peut être utilisé pour passer du test de diode au test de continuité...
- Page 17 de référence et la valeur mesurée sont identiques, l'affichage numérique indique la valeur "0". Si vous appuyez brièvement sur la touche REL/USB, l'interface de données est activée et un symbole RS-232 s'affiche à l'écran. Si l'interface n'est pas activée, l'appareil ne peut pas transmettre de données de mesure.
-
Page 18: Préparation À La Mise En Service
12. COM - Entrée Pour connecter le fil de test noir (toutes les fonctions de mesure). 5. Préparation à la mise en service 5.1 Raccordement des cordons de test Les cordons de test fournis avec l'appareil sont adaptés aux mesures jusqu'à un maximum de 1000V. La mesure de tensions élevées ne doit être effectuée qu'avec une extrême prudence et en présence d'une personne formée aux premiers secours. -
Page 19: Symboles D'affichage
5.3 Symboles d'affichage RS-232 / USB Sélection automatique de la Interface de données gamme active actif Fonction de mesure du AC Courant alternatif courant continu DC Fonction de mesure Valeur maximale Fonction Attention haute tension ! Actif Maintien des données - Valeur minimale Fonction fonction de maintien de la actif... -
Page 20: Mesures De Tension Cc Et Ca Valeurs Fantômes
6. mode de mesure 6.1 Mesures de tension CC et CA Valeurs fantômes Dans les gammes de tension CC et CA basses et lorsque les entrées ne sont pas connectées et donc ouvertes, l'écran LCD affiche des valeurs dites fantômes, c'est-à-dire pas "000". -
Page 21: Mesures De Courant Continu Et Alternatif
6.2 Mesures de courant continu et alternatif Attention ! Ne pas effectuer de mesures de courant dans des circuits dont le potentiel est supérieur à 1000V. Risque extrême de blessure et/ou d'endommagement du compteur. Prenez toujours les mesures de courant en série. L'entrée d'alimentation est protégée par un fusible approprié. -
Page 22: Mesures De Résistance
6.3 Mesures de résistance Attention ! Après avoir commuté le multimètre sur la fonction de mesure de la résistance, n'appliquez pas les fils d'essai connectés via une source de tension. N'effectuez des mesures de résistance que sur des circuits ou des composants hors tension. Pour mesurer, procédez comme suit : ... -
Page 23: Mesures De Fréquence
de mesure. La lecture affichée correspond à la résistance intrinsèque des fils de test. Appuyez sur REL pour mettre cette valeur à zéro. Lors de la mesure de la résistance, assurez-vous toujours d'un bon contact entre les sondes d'essai et la résistance d'essai. -
Page 24: Mesures De La Capacité
6.5 Mesures de la capacité Attention ! Veillez à décharger le condensateur avant la mesure. Pour ce faire, court-circuitez les connexions du condensateur. Évitez à tout prix le contact avec les bornes nues (risque de blessure par choc électrique !). Tenter de mesurer des condensateurs sous tension peut endommager le multimètre. -
Page 25: Fonction De Test Des Diodes
6.6. mesures de la température La température est affichée en °C ou en °F. Procédez comme indiqué pour la mesure : 1. Tournez le sélecteur de gamme sur la position °C ou °F. 2. Branchez capteur température dans les prises d'entrée V/... - Page 26 fonction permet également de déterminer la tension directe des diodes. Pour tester les diodes, procédez comme indiqué : le sélecteur de fonction/gamme en position tourner. Passez à la fonction de test des diodes de l' appareil à l'aide du bouton SELECT. Connectez les fils de test aux prises COM et V/ ...
- Page 27 6.8 Test de continuité Pour mesurer la continuité des composants, procédez comme indiqué : le sélecteur de fonction/gamme en position tourner. Appuyez sur le bouton SELECT pour passer à la fonction de test de continuité. de l'unité. Débranchez le composant ou le circuit à tester de l'alimentation électrique.
-
Page 28: Maintenance De L'appareil
6.9 Logiciel PC Installez le logiciel PC fourni à partir du CD ou téléchargez le logiciel plus récent "PeakTech DMM Tool" à partir de notre page d'accueil (recommandé). Activez l'interface avec le bouton USB jusqu'à ce qu'un symbole RS-232 apparaisse à l'écran. - Page 29 Pour insérer la batterie, procédez comme suit : Mettez l'appareil hors tension et débranchez tous les fils d'essai du circuit de mesure ou des entrées du multimètre. Desserrez la vis du couvercle du compartiment des piles et retirez le couvercle du compartiment des piles.
- Page 30 Notes sur la loi sur les piles Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour le fonctionnement des télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à...
-
Page 31: Remplacement Du Fusible
7.2 Remplacement du fusible ATTENTION ! Avant de retirer le panneau arrière pour remplacer le fusible, éteignez le multimètre et débranchez tous les fils de test des entrées. Remplacez le fusible défectueux uniquement par un fusible correspondant à la valeur et aux dimensions d'origine. F1 200mA / 1000V : 6.3 x 32 mm F2 10A / 1000V F : 10 x 38 mm La dépose du panneau arrière et le remplacement des... - Page 32 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. © PeakTech® 09-2021 EHR PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
