DK02-A - DEMONTAGE ET REMONTAGE DE LA POMPE DU
1. DEMONTAGE

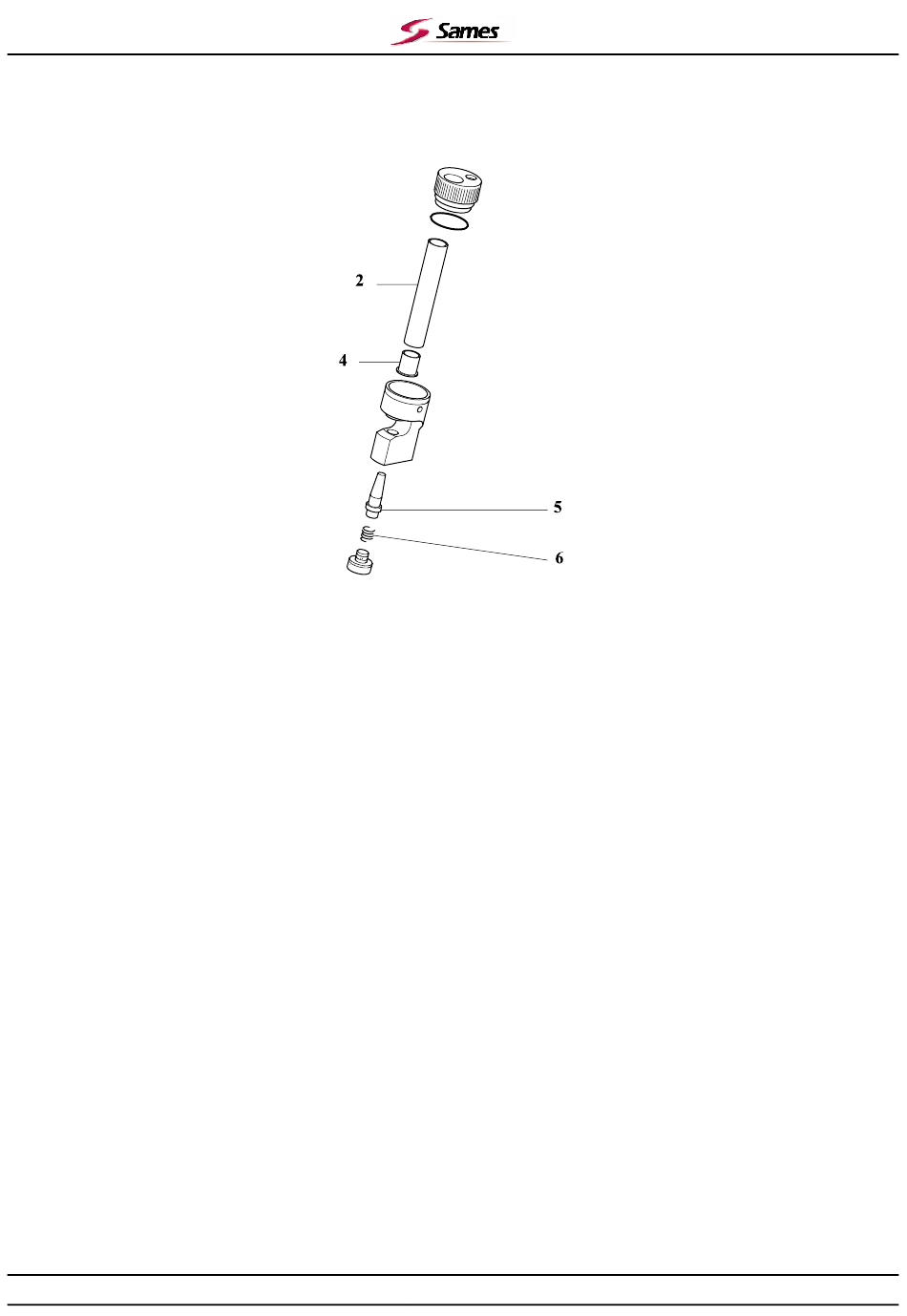

1.1. Démontage de l'éjecteur "venturi" (4)
- Déconnecter les tuyaux, d'alimentation en air et de sortie poudre.
- Sortir la pompe du réservoir de recyclage.
- Désassembler la pompe et extraire l'éjecteur "Venturi" (4).
1.2. Démontage de l'injecteur (5)
- Déconnecter les tuyaux, d'alimentation en air et de sortie poudre.
- Sortir la pompe du réservoir de recyclage.
- Dévisser le bouchon et extraire son joint, le ressort (6) et l'injecteur (5).
2. REMONTAGE
2.1. Remontage de l'injecteur (5)
- Mettre en place l'injecteur (5), le ressort (6) et le joint.
- Visser le bouchon.
- Reconnecter les tuyaux, d'alimentation en air et de sortie poudre.
2.2. Remontage de l'éjecteur "venturi" (4)
- Introduire l'éjecteur "venturi" (4) dans le tube (2).
- Assembler la pompe.
- Introduire la pompe dans le réservoir de recyclage.
- Reconnecter les tuyaux, d'alimentation en air et de sortie poudre.
Indice de révision : D – 15/03/07
