Nature de la modification : Ajout d'informations.
Etablie par :
Ph. DE LUCA
Les renseignements et caractéristiques fournis dans cette notice ne sont pas contractuels et SAMES Technologies se réserve le droit de modifier sans
Indice de révision : D - 21/08/02
MANUEL D'EMPLOI

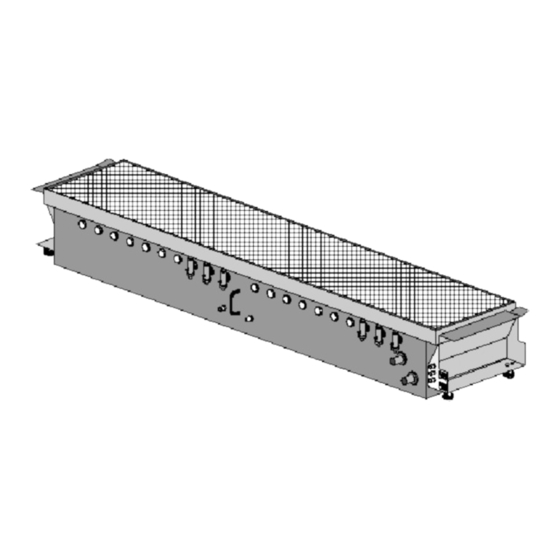

RESERVOIR CSV 700
Tamis 400 microns : Réf. 852 909
Tamis 710 microns : Réf. 1 504 813
Tamis 250 microns : Réf. 856 674
Annexe : RT 6132
Vérifiée par :
préavis cet équipement.
From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS
A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS
(Fr)
Vérifiée par :
JC. BRISSAUD
Approuvée par :
S. LEFEBVRE
Code: RT 6029
Publicité
Table des Matières
Manuels Connexes pour SAMES KREMLIN CSV 700
Sommaire des Matières pour SAMES KREMLIN CSV 700
- Page 1 MANUEL D’EMPLOI From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS RESERVOIR CSV 700 (Fr) Tamis 400 microns : Réf. 852 909 Tamis 710 microns : Réf. 1 504 813 Tamis 250 microns : Réf.
- Page 2 Indice de révision : D - 21/08/02 - 2 - Code : RT6029...
-
Page 3: Table Des Matières
DL01-03-A - RESERVOIR CSV 700 - TAMIS 250 MICRONS - 856 674..................14 DL01-04-A - RESERVOIR CSV 700 - TAMIS 710 MICRONS - 1 504 813 ................15 DL02-A - MISE EN PLACE DU RESERVOIR CSV 700 SOUS LA CABINE DE POUDRAGE..........16 Indice de révision : D - 21/08/02... - Page 4 FIG. 1 Indice de révision : D - 21/08/02 - 4 - Code : RT6029...
-
Page 5: Description
1. DESCRIPTION 1.1. DESCRIPTION GÉNÉRALE Le réservoir CSV 700 est destiné à être associé exclusivement à une "cabine de poudrage". Cet appareil est un élément d'une machine communément appelée "cabine de poudrage", qui elle-même s'intègre dans une installation de revêtement de surface. -
Page 6: Caracteristiques Du Detecteur De Niveau
1.3.1. CARACTERISTIQUES DU DETECTEUR DE NIVEAU - Tension d'alimentation..................20 / 250 V AC/DC. - Courant de sortie au maintien ............. 350 mA AC (+ 50 ?C (+ 122 °F)), 100 mA DC (+ 80 ?C (+ 176 °F)). - Courant de sortie à l'appel................2,2 A (20 ms / 0,5 Hz). - Courant de sortie maximum.................. -
Page 7: Installation
2. INSTALLATION 2.1. CONNEXIONS ÉLECTRIQUES ET BRANCHEMENTS ANNEXES Le réservoir CSV 700 est relié électriquement à la terre par la mise en contact de celui-ci sur le châssis sur la "cabine de poudrage". Il est donc nécessaire de s'assurer que la cabine de poudrage est elle-même reliée électriquement à la terre. -
Page 8: Mise En Service
3. MISE EN SERVICE Connecter les éléments suivants : - les trois tuyaux d'air (Ø 6/8 mm) de fluidisation [T1], [T2] et [T3] du réservoir de poudre, - le tuyau d'air (Ø 6/8 mm) [T4] du vibrateur de tamis, - la prise de connexion [C1] du détecteur de niveau "bas" de poudre, - la prise de connexion [C2] du détecteur de niveau "haut"... -
Page 9: Procédure De Réglage Des Détecteurs De Niveau De Poudre
4. PROCEDURE DE REGLAGE DES DETECTEURS DE NIVEAU DE POUDRE Le détecteur de poudre, préalablement raccordé électriquement, doit être en contact avec la poudre fluidisée . Le réglage s’effectue en actionnant la petite vis de réglage située sur la partie arrière du corps du détecteur. Etape 1 : A l’aide d’un petit tournevis plat, tourner la vis dans le sens contraire des aiguilles d’une montre, jusqu’à... -
Page 10: Maintenance Preventive
5. MAINTENANCE PREVENTIVE IMPORTANT : Toutes les opérations de nettoyage ne doivent se faire qu'au moyen d'air comprimé, d'un chiffon ou éventuellement d'une brosse. Il ne faut jamais utiliser d'eau pour nettoyer l'équipement. La salissure et l'usure de l'équipement engendrées par le passage de la peinture en poudre dépendent de la nature de cette dernière. -
Page 11: Pieces Detachees
7. PIECES DETACHEES PLONGEUR A SUCCION CS 126 Se reporter au manuel d'emploi du plongeur : RT 6132 Indice de révision : D - 21/08/02 - 11 - Code : RT6029... -
Page 12: Dl01-01-A - Reservoir Csv 700
DL01-01-A - RESERVOIR CSV 700 Indice de révision : D - 21/08/02 - 12 - Code : RT6029... -
Page 13: Dl01-02-A - Reservoir Csv 700 - Tamis 400 Microns - 852 909
DL01-02-A - RESERVOIR CSV 700 - TAMIS 400 MICRONS - 852 909 se reporter à la planche DL01-01 Rep. Code Désignation Qté Unité de article vente 852 909 RESERVOIR CSV 700 - 400 M - mod 05/95 419 181 Corps de réservoir 739 728 Joint de réservoir... -
Page 14: Dl01-03-A - Reservoir Csv 700 - Tamis 250 Microns - 856 674
DL01-03-A - RESERVOIR CSV 700 - TAMIS 250 MICRONS - 856 674 se reporter à la planche DL01-01 Rep. Code Désignation Qté Unité de article vente 856 674 RESERVOIR CSV 700 - 250 M - mod 05/95 419 181 Corps de réservoir 739 728 Joint de réservoir... -
Page 15: Dl01-04-A - Reservoir Csv 700 - Tamis 710 Microns - 1 504 813
DL01-04-A - RESERVOIR CSV 700 - TAMIS 710 MICRONS - 1 504 813 se reporter à la planche DL01-01 Rep. Code Désignation Qté Unité de article vente 1 504 813 RESERVOIR CSV 700 - 710 M - mod 05/95 419 181 Corps de réservoir... -
Page 16: Dl02-A - Mise En Place Du Reservoir Csv 700 Sous La Cabine De Poudrage
Présenter le réservoir CSV 700 (1) face à la cabine de poudrage (2). Mettre en place le réservoir CSV 700 dans le dispositif de levage (3) de la cabine de poudrage. Actionner les vérins afin de relever le réservoir sur la cabine au moyen de la commande située dans le coffret.
