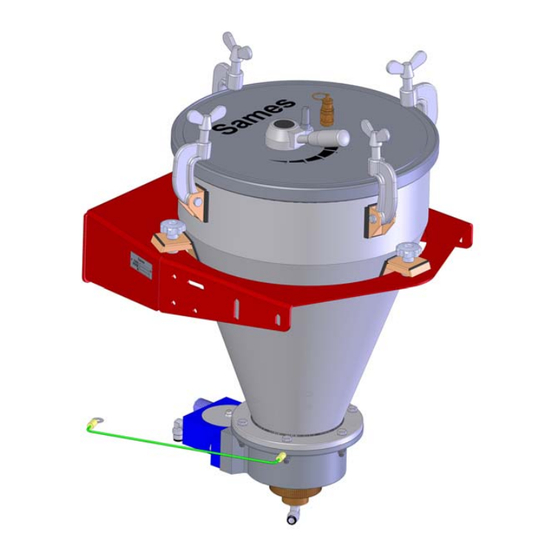

SAMES KREMLIN CSV 230 Manuel D'emploi

Masquer les pouces Voir aussi pour CSV 230:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS
A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS
Manuel d'emploi
Réservoir CSV 230
Ressuage ou Poudres complexes
SAS SAMES Technologies. 13 Chemin de Malacher -
Inovallée - CS 70086 - 38243 Meylan Cedex France
Tel. 33 (0)4 76 41 60 60 - Fax. 33 (0)4 76 41 60 90 - www.sames.com
Indice de révision : A
1
6431

Publicité

Table des Matières
loading

Manuels Connexes pour SAMES KREMLIN CSV 230

Sommaire des Matières pour SAMES KREMLIN CSV 230

  • Page 1 From February 1st, 2017 SAMES Technologies SAS becomes SAMES KREMLIN SAS A partir du 1/02/17, SAMES Technologies SAS devient SAMES KREMLIN SAS Manuel d’emploi Réservoir CSV 230 Ressuage ou Poudres complexes SAS SAMES Technologies. 13 Chemin de Malacher - Inovallée - CS 70086 - 38243 Meylan Cedex France Tel.
  • Page 2 Toute communication ou reproduction de ce document, sous quelques forme que ce soit, et toute exploi- tation ou communication de son contenu sont interdites, sauf autorisation écrite expresse de SAMES Technologies. Les descriptions et caractéristiques contenues dans ce document sont susceptibles d’être modifiées sans avis préalable.

  • Page 3: Table Des Matières

    9. Pièces de rechange- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12 9.1. Réservoir CSV 230 ....... . . 12 9.2.

  • Page 4: Règles De Sécurité

    • Le réservoir CSV 230 doit être obligatoirement placé et utilisé hors zone explosive. • Il est impératif de relier la borne de terre du réservoir à la borne de terre de l’installation de pou- drage (ou de la cabine de poudrage) afin d’assurer la sécurité...

  • Page 5: Description

    2. Description Le réservoir CSV 230 est destiné à alimenter en poudre des équipements de poudrage. Le réservoir est prévu d’origine en configuration ressuage. Il peut cependant être utilisé avec des poudres spéciales ou complexes à fluidiser en utilisant des pièces optionnelles (voir §...

  • Page 6: Caractéristiques

    • Masse totale réservoir + support sans poudre: 17,35kg • Le vibrateur utilisé sur le réservoir CSV 230 est un modèle à turbine alimenté par de l'air comprimé. Le niveau de pression acoustique engendré par le vibrateur à une distance d'un mètre du réservoir est dans tous les cas inférieur à...

  • Page 7: Fonctionnement

    4. Fonctionnement La poudre contenue dans le réservoir est vibrée puis fluidisée localement au moyen d’un courant d’air ascendant au travers d’un cône poreux situé à la base du réservoir. La poudre est prélevée, dosée puis aspirée par l’injecteur et évacuée grâce à la pression présente dans le réservoir.

  • Page 8: Installation Pour Version Murale

    6. Installation pour version murale 6.1. Connexions Repère Désignation des tuyaux Caractéristiques des tuyaux Air d’injection Tuyau polyuréthane rouge - D: 8 mm Sortie air de dilution obturée Alimentation d’air général Tuyau polyuréthane bleu - D: 10 mm Alimentation air CS 206 Tuyau polyuréthane jaune - D: 8 mm Air de fluidisation Tuyau polyuréthane jaune - D: 6 mm...

  • Page 9: Connexion Du Pistolet "Mach-Jet Gun" Et De La Prise Secteur

    6.2. Connexion du pistolet ”Mach-Jet Gun” et de la prise secteur Connecter le pistolet à l’arrière du module de commande sur la prise ”A” (voir RT n° 6336). IMPORTANT : Afin de ne pas endommager la prise, veiller impérativement à placer le détrompeur de la prise du pistolet en face du détrompeur de l’embase du CRN 457.

  • Page 10: Utilisation Du Réservoir Csv 230 En Version Murale

    6mm ou 7mm livrés. Fermer le volet du réservoir CSV 230 à fond (position 0). Le débit du révélateur est alors réglable sur le module CRN 457 ou directement sur le pistolet en faisant varier le paramètre d’injection (0 à 12). Si le débit n’est pas suffisant, il est possible d’ouvir légèrement le volet de commande.

  • Page 11: Entretien

    8. Entretien IMPORTANT : Toutes les opérations de nettoyage ne doivent se faire qu'au moyen d'un jet d'air comprimé et d'un chiffon humide. Ni eau, ni solvant ne doivent être utilisés pour nettoyer cet équipement (pistolet et module). Prévoir un nettoyage à chaque fin de poste. •...

  • Page 12: Pièces De Rechange

    9. Pièces de rechange 9.1. Réservoir CSV 230 Indice de révision : A 6431...
  • Page 13 Niveau Unité Pièces de Rep. Référence Désignation Qté Rechange vente 910020274 Réservoir CSV 230 complet X2BVFP223 Vis F/90 M6 x 16 acier zingué F1SSRL015 Soupape d’échappement rapide X2BEHM012 Ecrou H M 12 X2BDZU012 Rondelle à dents M 12 440014 Joint de couvercle...

  • Page 14: Réservoir Csv 230 Version Murale

    9.2. Réservoir CSV 230 version murale Indice de révision : A 6431...

  • Page 15: Options Pour Utilisation Poudrage

    Unité Niveau Rep. Référence Désignation Qté Pièces de vente Rechange (*) 910020460 Réservoir CSV 230, version murale 910020274 CSV 230 U1GLBT133 Tuyau polyuréthane bleu D: 8x10 F6RLCS204 Raccord coudé Cartouche filtrante - 5 μm 160000152 U1GRBW197 Tuyau polyuréthane rouge D: 5,5 x 8...

  • Page 16: Fixation Des Équipements Sur Le Support (Version Murale)

    9.3. Fixation des équipements sur le support (version murale) 9.3.1. Commande pneumatique Unité Niveau Rep. Référence Désignation Qté Pièces de vente Rechange (*) X2BVCB190 Vis C M 5 / 40 acier zingué X2BDMU005 Rondelle M 5 U acier zingué X2BEHS005 Ecrou nylstop acier zingué...
