3.2. Mise en place du rotor magnétique
IMPORTANT : Pour mettre en contact stator et rotor, respecter la procédure suivante:

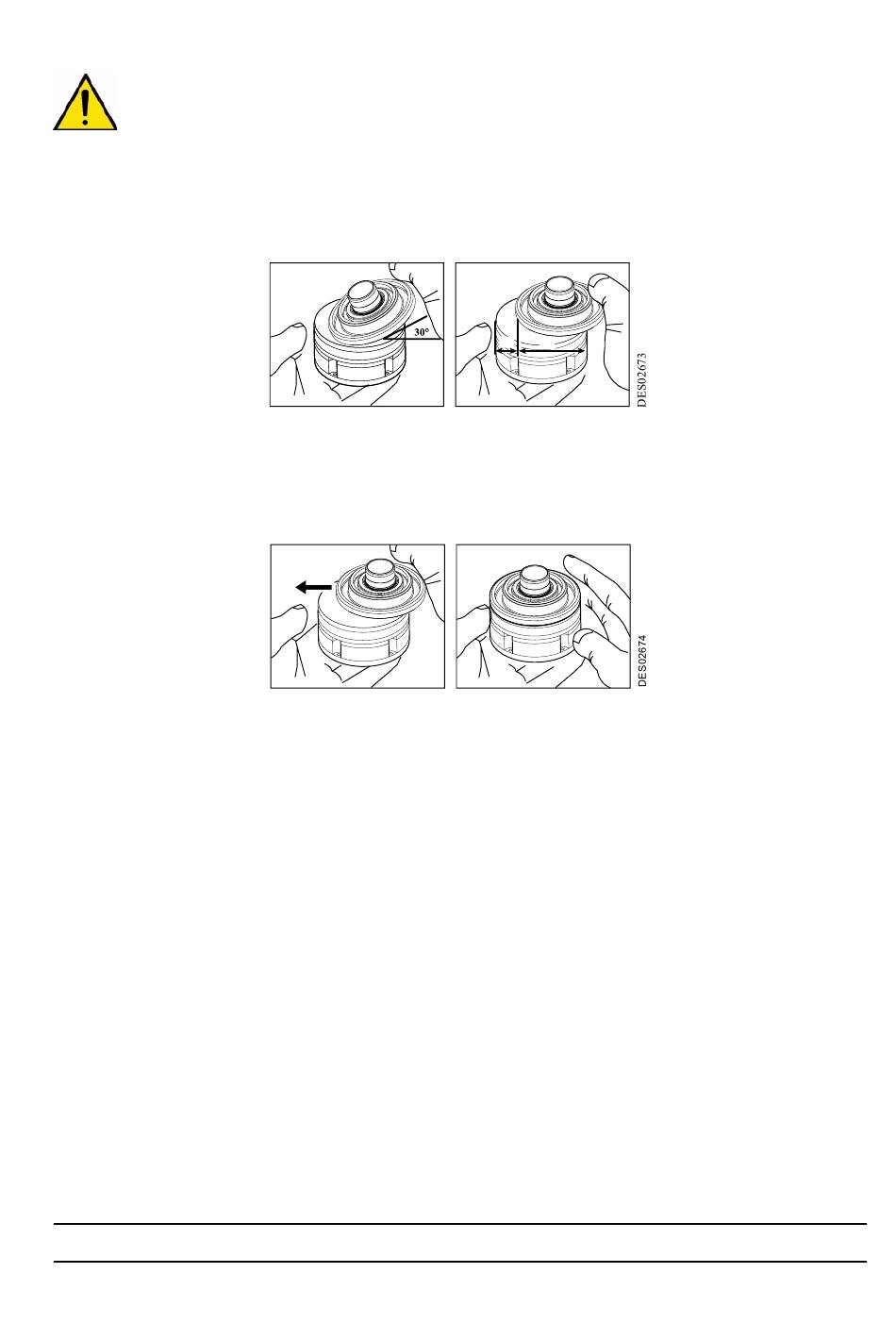

• Incliner le rotor d'environ 30° par rapport au stator (fig. 3)
• Positionner le rotor au-dessus du stator, aux 2/3 du diamètre intérieur du stator (fig. 4) afin d'éviter
un choc violent pouvant détériorer les aimants.
• Abaisser ensuite le rotor sur le stator jusqu'au contact.
• Faire glisser le rotor vers le centre avec une légère pression de la main (fig. 5 et 6) pour rechercher
le centrage des 2 pièces.
Le centrage magnétique est automatique du fait de la différence de polarité des aimants.
3.3. Procédure de collage des étiquettes
Deux étiquettes autocollantes en aluminium (Ref. 900000322) sont livrées avec le kit de transformation
de la turbine. Elles sont destinées à être collées sur les gravures "1505874" et "N°5685495" de la turbine.
• Nettoyer la turbine à l'aide d'un chiffon humidifié de solvant.
• Sécher soigneusement à l'air comprimé.
• Coller les deux étiquettes sur les gravures.
Indice de révision : A
3
5
4
1/3
2/3
6
7
6385
