2.1.1. Présentation du module d'alimentation électrique
Le module est installé par défaut en haut de l'armoire standard FCR en tête des modules. Il est fixé dans
l'armoire par quatre vis. Ce module (Ref. : 900002782) est rackable 19 pouces et de hauteur 3U

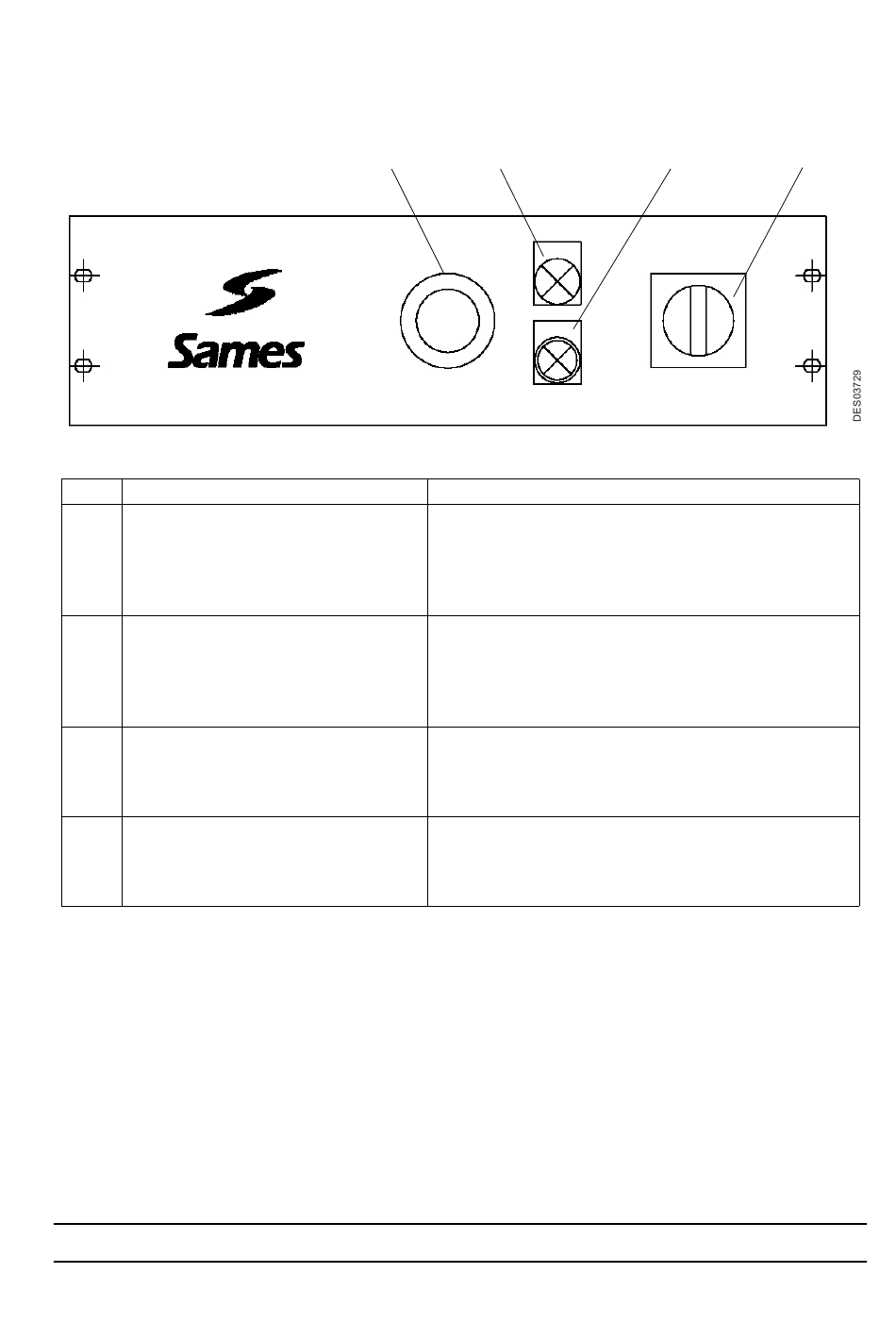

Face avant
Rep.
1 Interrupteur type "Coup de poing"
2 Voyant rouge "Défaut" (*)
Bouton poussoir lumineux vert
3
"Mise en service"
4 Interrupteur général
Le voyant rouge "Défaut" est activé selon les conditions suivantes:
• Défaut extérieur désactivé.
• Ventilation en marche désactivée.
• Détecteur niveau poudre désactivé.
• Entrées arrêt d'urgence externe désactivées.
Indice de révision : E
1
Désignation
2
Fonction
- Mise hors service de l'installation.
- Arrêt d'urgence
- Il coupe la puissance des mouvements et des pul-
vérisateurs avec un niveau de sécurité de catégorie
3.
- Indication d'un défaut externe, d'un manque de
poudre, d'un manque de ventilation ou d'un arrêt
d'urgence.
Nota : Il peut être couplé à une verrine externe en
option.
- Mise en service de l'installation et visualisation de
la mise en route.
- Mise sous tension des mouvements et des pulvéri-
sateurs
- Mise sous tension de l'ensemble des fonctions y
compris les fonctions non coupées par l'Arrêt
d'urgence et le transformateur 400V/230V option-
nel.
7
3
4
