5. Retirez tous les câbles de l'automate.
6. Appuyez la partie avant des éléments de couplage du rail DIN
vers le bas.
Un déclic indique que les éléments de couplage du rail DIN
sont ouverts.
Position d'ouverture
Si les éléments de couplage du rail DIN refusent de rester en
position ouverte, maintenez-les appuyés.
7. Tirez sur l'automate pour le retirer du rail DIN.
8. Répétez les étapes d'installation qui sont décrites à partir de
Installation de l'automate sur le rail DIN, page
9. Appliquez l'alimentation MOD et, si nécessaire,
l'alimentation SA au système.

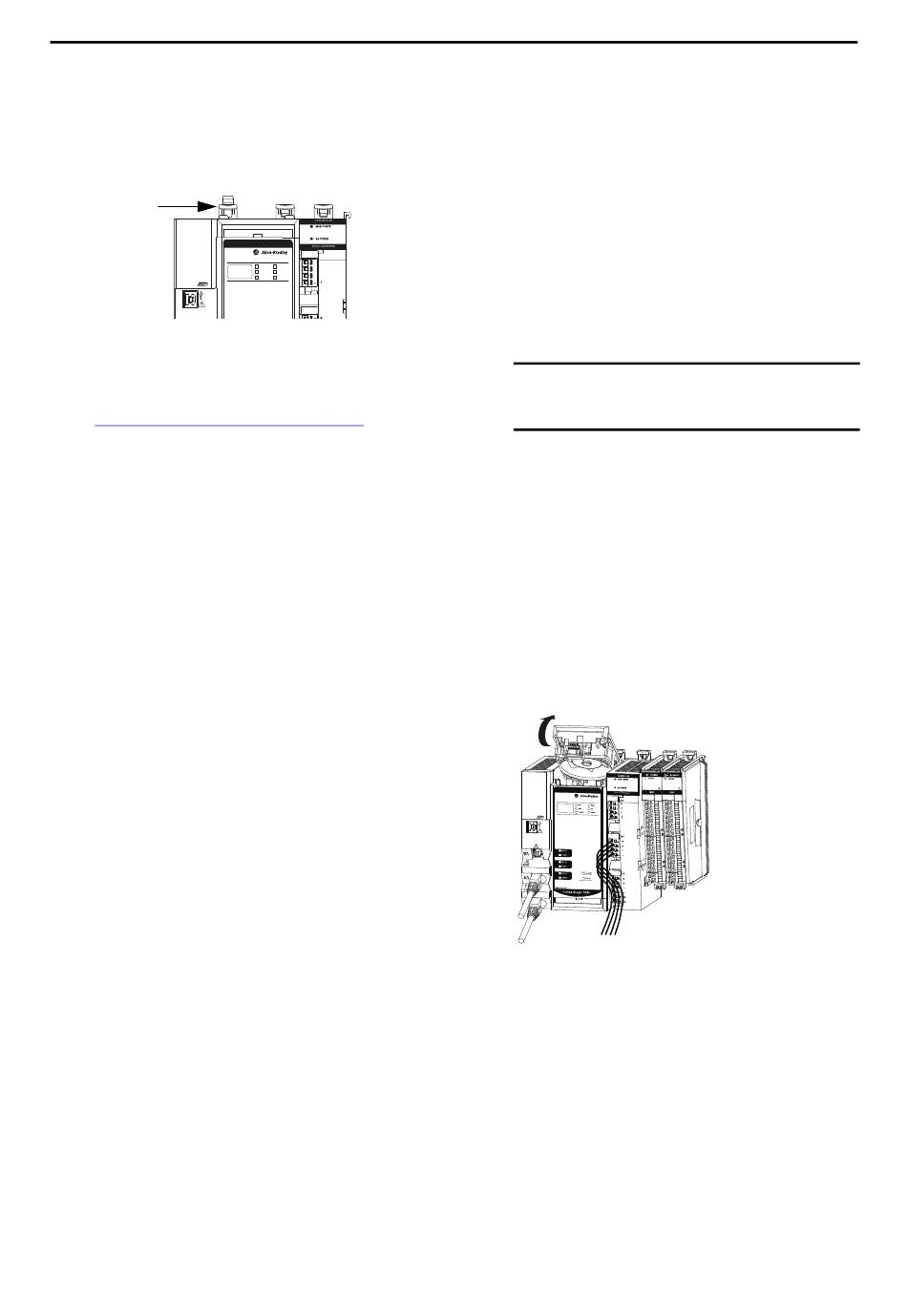

Remplacement des ventilateurs
L'automate CompactLogix 5480 utilise des ventilateurs en haut et en
bas de l'automate pour abaisser les températures de fonctionnement
lorsque l'automate fonctionne.
L'utilisation du ventilateur comprend la commande de vitesse et la
surveillance. Les défauts indiquent les conditions de fonctionnement
du ventilateur comme suit :
• Défauts mineures - Déclenchés lorsqu'un ventilateur ne
fonctionne pas à la vitesse demandée ou s'il ne fonctionne pas
du tout.
Dans votre projet d'application Logix Designer, vous pouvez
utiliser l'onglet Défauts mineurs de la boîte de dialogue
Propriétés de l'automate pour surveiller ces défauts.
• Défaut majeur - Déclenché si les deux ventilateurs tombent en
panne et que l'automate dépasse la température de
fonctionnement maximale.
Dans ce cas, l'automate cesse de fonctionner.
Dans votre projet d'application Logix Designer, vous
pouvez utiliser l'onglet Major Faults (Défauts
CONSEIL
majeurs) de la boîte de dialogue Controller
Properties (Propriétés de l'automate) pour
surveiller ce défaut.
UPS
R
R
OK
FAN 1
B
B
RUN
SD
F
F
FORCE
FAN 2
MP
9.
Publication Rockwell Automation 5069-IN019D-FR-P - Juillet 2019
Vous pouvez commander des ventilateurs de rechange. Les
ventilateurs de rechange sont livrés par paires. Les ventilateurs sont
différents et détrompés pour assurer que le ventilateur correct soit
installé dans la bonne position.
Les ventilateurs sont repérés Fan 1 - Top et Fan 2 - Bottom.
Tenez compte de ce qui suit :
• Nous vous recommandons de remplacer les ventilateurs par
paires. Autrement dit, si vous remplacez l'un des ventilateurs,
nous vous recommandons de remplacer également l'autre.
• Vous pouvez remplacer les ventilateurs pendant le
fonctionnement de l'automate. Les ventilateurs prennent en
charge le retrait et l'insertion sous tension.
IMPORTANT
Si vous remplacez les ventilateurs pendant que
l'automate fonctionne, ne touchez pas aux
composants sous tension.
• Ne remplacez pas les deux ventilateurs à la fois si l'automate
fonctionne. Autrement dit, retirez un ventilateur et installez le
ventilateur de rechange avant de retirer l'autre ventilateur.
Retrait du ventilateur supérieur
1. Poussez le devant du ventilateur vers le haut.
Si les charnières ne se dégagent pas lorsque vous poussez l'avant du
CONSEIL
ventilateur vers le haut, utilisez un tournevis pour faire levier.
Vérifiez que le ventilateur est complètement dégagé avant de
tenter de l'extraire.
Automates CompactLogix 5480
21
