2 ATTELAGE AU TRACTEUR
- Positionnez les bras de levage du tracteur à une même hauteur.

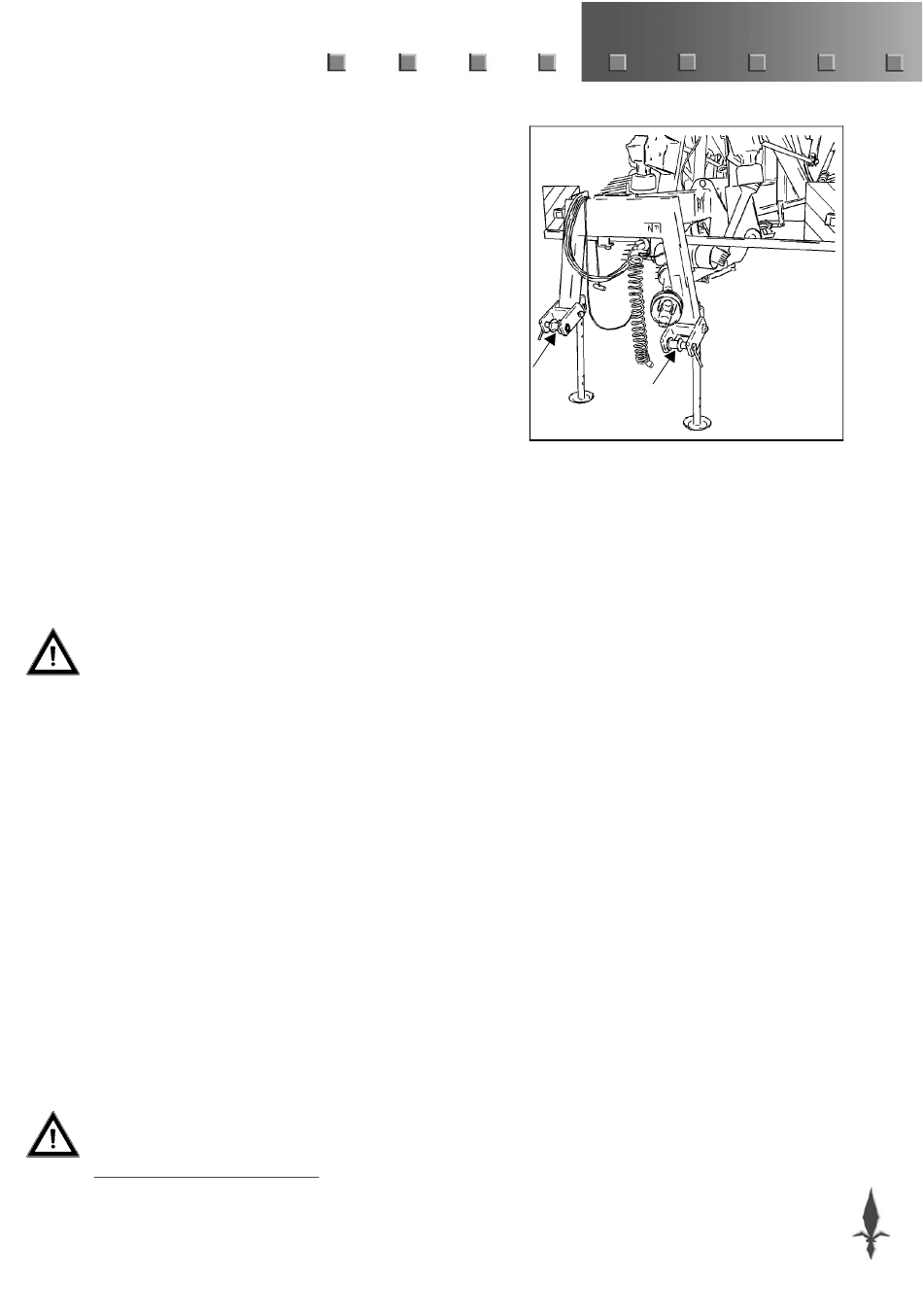

- Fixez les bras de levage sur les goupilles d'attelage (cat II / III) de
la tête d'attelage (fig. 3).
Utilisez les pièces de remplissage pour répondre à la catégorie III.
- Lever quelque peu l'arbre de traction, afin qu'il se trouve en
position horizontale. Maintenez le dispositif de levage à cette
hauteur au cours du travail et du transport.
S'il est impossible de maintenir le levage hydraulique à la hauteur
réglée, limitez l'abaissement par exemple avec une chaîne de
stabilisation (accessoire).
- Relevez les béquilles dans la position la plus haute.
- Fixez les bras de levage du tracteur au moyen de chaînes ou de
barres de stabilisation afin d'éviter les déplacements latéraux de
la tête d'attelage.
- Placez les cales de roue dans les supports situés au dos des
panneaux de signalisation arrière.
- Vérifiez que l'arbre de transmission coulisse aisément.
- Montez l'arbre de transmission sur la prise de force du tracteur.
!
En cas de premier montage ou d'utilisation d'un autre tracteur,
contrôlez le chevauchement minimal et maximal des deux
*
moitiés de l'arbre
.
- Fixez la chaîne de sécurité du tube de protection à une partie
fixe du tracteur.
- Raccordez chacun des deux gros tuyaux hydrauliques (1/2 pouce)
à un distributeur hydraulique simple effet du tracteur, ayant une
position flottante.
Pression d'huile maximale autorisée : 21,0 MPa (210 bars).
- Raccordez les deux tuyaux hydrauliques minces (3/8 pouce) à un
distributeur hydraulique double effet du tracteur.
Pression d'huile maximale autorisée : 21,0 MPa (210 bars).
- Raccordez le(s) tuyau(x) pour le frein au distributeur du tracteur
destiné au frein de remorque.
Dans le cas d'une commande mécanique du système hydraulique :
- Placez l'extrémité du cordon de commande pour le verrouillage
du vérin dans la cabine du tracteur.
En cas de commande électrique du système hydraulique :
- Placez le boîtier de commande électrique du système hydraulique
dans la cabine du tracteur, à l'aide de l'aimant, sur un support fixe
en acier.
- Insérez la fiche de l'alimentation de la commande électrique sur
le bornier électrique prévu à cet effet dans la cabine du tracteur.
- Insérez la fiche du câble d'éclairage dans la prise de courant
du tracteur et contrôlez le bon fonctionnement de l'éclairage.
*. Consultez les instructions fournies avec l'arbre de
transmission
3
FR-9
