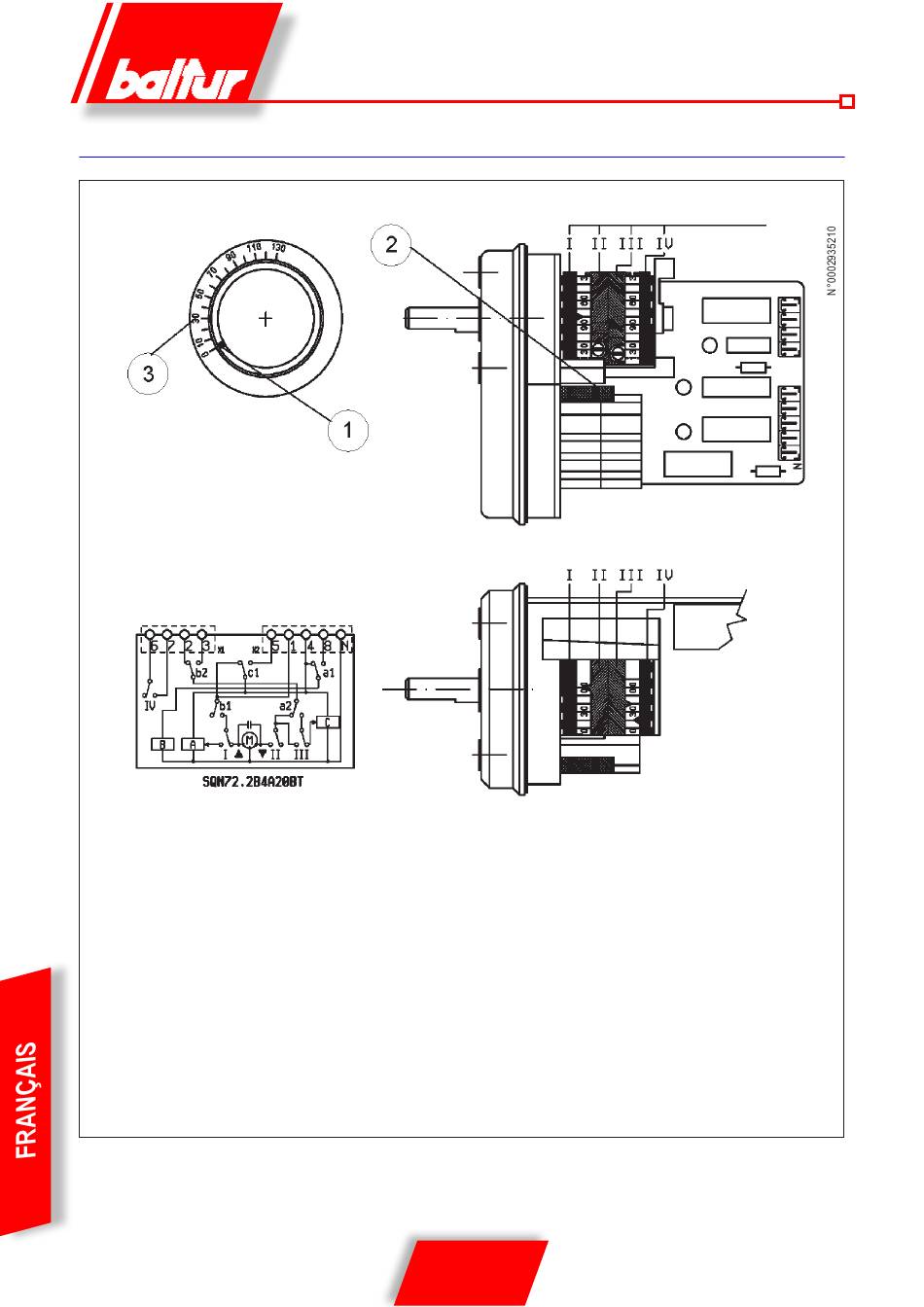

REGULATION CAMES SERVOMOTEUR SQN 72.2B4A20

1 - Levier d'insertion et d'arret accoupement moteur arbre a
cames.
2 .- Échelle de référence.
3 - Indicateur de position.
Pour modifier le reglage de cames, employer les bagues (I - II
- III....). l'index de la bague designe, sur l'échelle de référence
rspective, l'angle de rotation fixé pour chaque came.

REGLAGE DE CAMES

I - Camme reglage air 2° flamme (80°)
II - Cloture total air (bruleur arrete) (0°)
III - Camme reglage air 1° flamme (20°)
IV - Camme insertion soupape 2° flamme (40°)
