Instalaciones (continúa)
Conexión a la red de energía eléctrica – Modelo para exteriores
Los modelos de programador para exteriores incorporan un transformador enchufable que debe
conectarse a una fuente de corriente alterna dotada de conexión a tierra.
Nota: Por lo general, aunque no se suministran con el programador, éste necesita un conducto
para cables y adaptadores para su instalación. Consulte los códigos de construcción
locales e instale el conducto para cables según corresponda.
ADVERTENCIA:Todos los componentes eléctricos deben satisfacer los códigos
eléctricos tanto nacionales como locales y deben ser instalados por un personal
calificado.
En los modelos para exteriores, estos códigos pueden estipular el uso de una caja de
empalmes externa montada en el niple de 1/2" NPT del transformador y un dispositivo
de desconexión en el cableado fijo de suministro de corriente alterna que tenga una
separación entre contactos de 3 mm como mínimo en los polos de la línea y neutro.
Asegúrese de que la unidad de suministro de corriente alterna esté APAGADA antes de
conectarla al programador.
El cable usado para la conexión del programador debe tener un aislamiento
homologado para resistir una temperatura de 105° C como mínimo.
1. Para la conexión del cable de alimentación eléctrica, enrosque una caja de empalmes de
conducto roscado de 1/2" NPT al niple del conjunto transformador. Desde la caja de
empalmes, instale un conducto para cables hasta el panel del disyuntor de circuito de la
fuente de corriente alterna.
PRECAUCION: No conecte el programador a una fase de un sistema eléctrico
trifásico utilizado por una bomba u otro equipo eléctrico.
2. Asegúrese de que la fuente de suministro eléctrico esté apagada. Verifique que se haya
desconectado el suministro de energía eléctrica al sitio de la instalación con ayuda de un
voltímetro apropiado.
3. Dirija el cable Activo (o Línea 1), el cable Neutro (o línea 2) y el cable de Tierra del equipo a
través del conducto hasta la caja de
empalmes.
4. Usando los conectores aislados de cable
apropiados, empalme los cables
correspondientes tal como se muestra en
la Figura 5.
5. Cierre y asegure firmemente la tapa de la
caja de empalmes del conducto.
6. Conecte el suministro eléctrico al
programador y verifique que el
programador funcione correctamente. Si
no funciona, desconecte la corriente de la
fuente de energía eléctrica y pida a un
electricista que inspeccione el sistema
para ver si tiene algún cortocircuito.
10

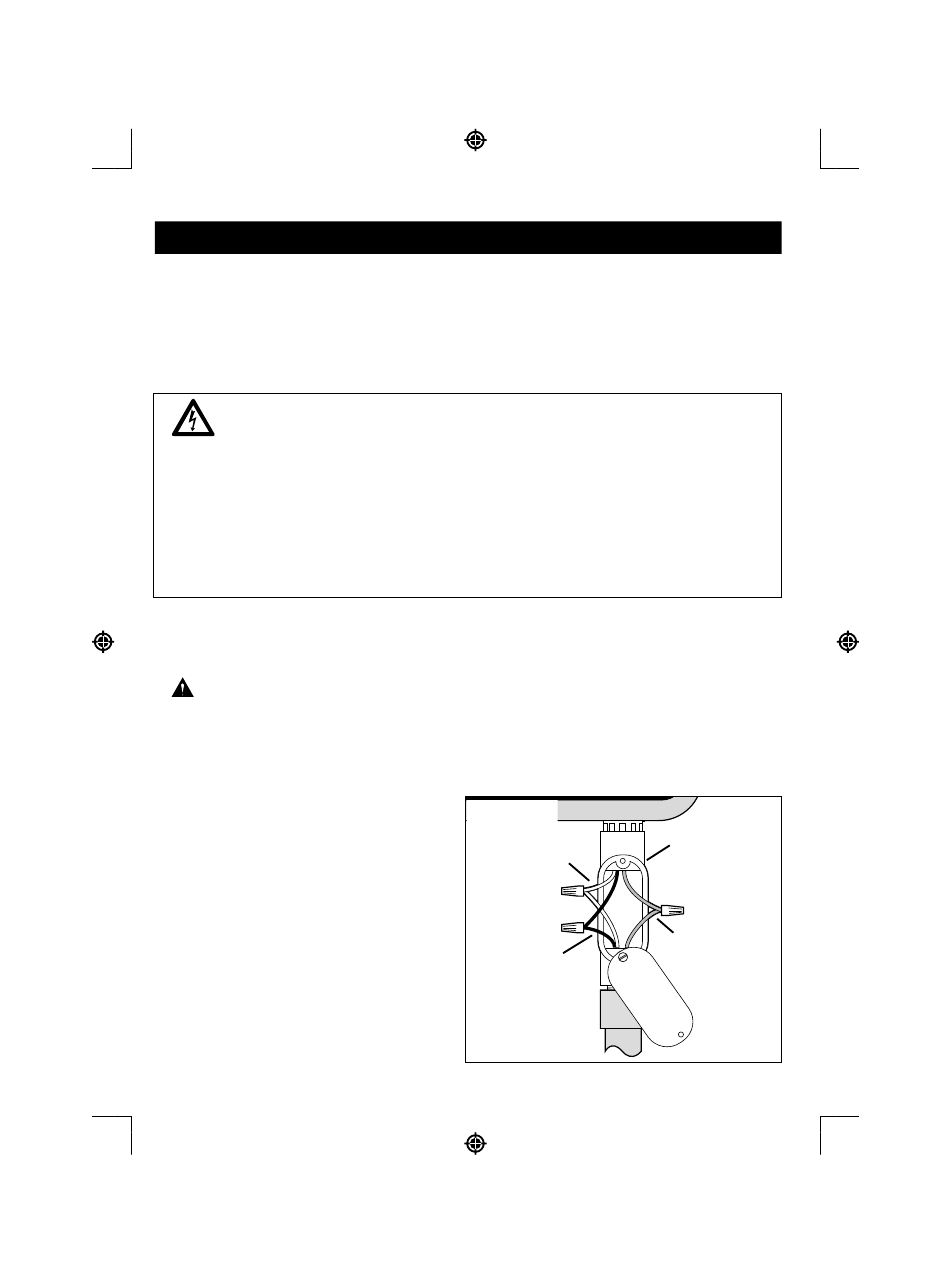

Figura 5
Neutro o Línea 2 al
Blanco o Azul
Activo o Línea 1
al Negro o
Marrón
Caja de
empalmes
del conducto
Tierra al Verde o
Verde/amarillo
