Installer le branchement électrique
Installer le branchement électrique
Avertissement contre la tension électrique !
Veillez à ce que tous les travaux sur l'installation électrique soient
effectués uniquement par des électriciens dûment initiés ! En particulier,
veiller à ce que seul un électricien qualifié dûment initié ouvre ou effectue
des travaux de maintenance sur l'armoire de distribution
électropneumatique.
Installer une conduite d'alimentation
Les composantes du sécheur ont été raccordées à l'usine au coffret électrique.
Vous n'avez plus qu'à les raccorder à la conduite d'alimentation électrique.
► S'assurer que la section du câble d'alimentation électrique correspond bien
à la puissance du sécheur et à la tension disponible au site d'implantation
(veuillez à cet effet observer les indications du schéma de connexions
électriques ainsi que les informations correspondantes au chapitre
Caractéristiques techniques.)
► Passer la ligne d'alimentation par
l'orifice gauche au fond de l'armoire
de commande (voir illustration).
► Poser les câbles conformément au
plan électrique sur les bornes L1–L3
du bornier (le plan électrique se
trouve dans l'armoire de commande).
► Effectuer la mise à la terre du
sécheur sur la borne PE.
► Protéger le sécheur contre les courts-
circuits à l'aide de fusibles dans
toutes les phases.
Brancher le sécheur sur un système de signalement des pannes
La possibilité de raccorder le sécheur à un système de signalisation de
dérangements a été prévue à l'usine. Les dérangements peuvent alors être
indiqués de manière centralisée, p. ex. dans une salle de commande.
► Brancher les lignes du système de signalement des pannes sur le bornier
conformément au plan des connexions.
Interfaces externes
La commande du sécheur dispose d'interfaces de communication pour la
transmission de données. Veuillez vous reporter au manuel de la commande
pour de plus amples informations sur ces interfaces.
Contrôler les vissages
Avant la première mise en service :
► Contrôlez le serrage de tous les vissages et des bornes dans le coffret
électrique et serrer à fond le cas échéant.
32

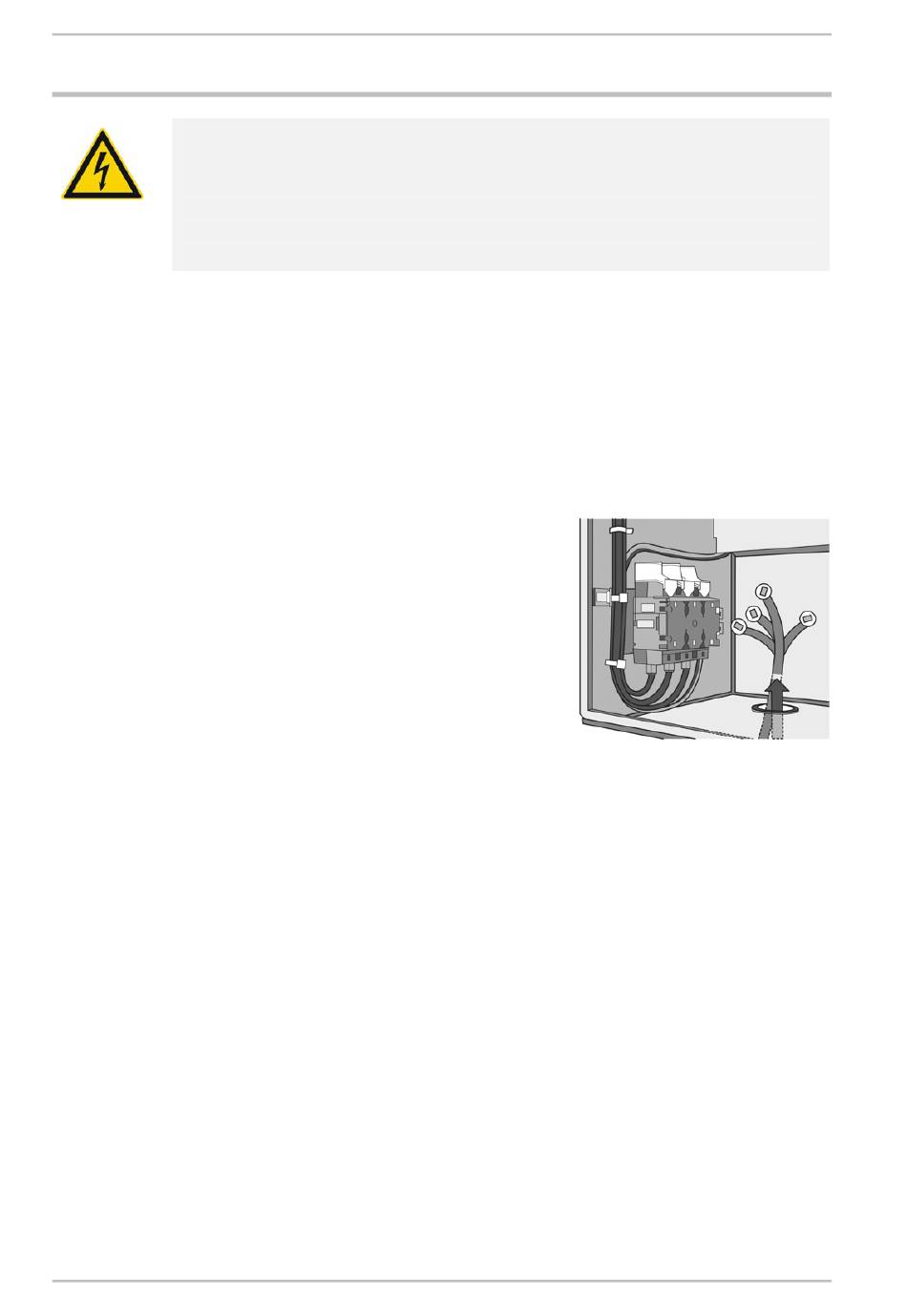

Ouverture au fond de l'armoire de commande
et bornier de la ligne d'alimentation électrique
