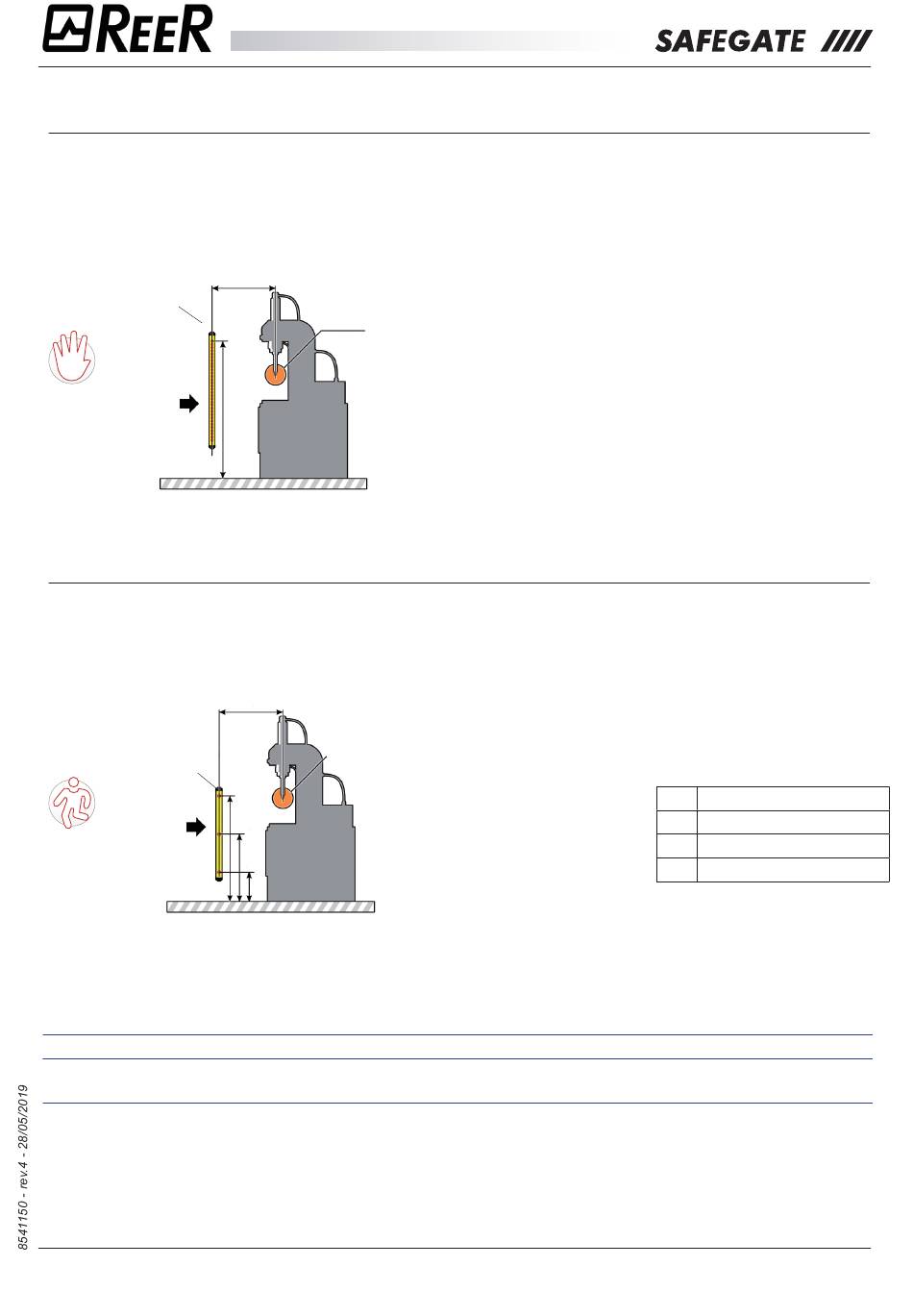

MODELES AVEC RESOLUTION 30mm - 40mm
Barrières avec résolution pour la
détection des bras.
Résolution barrière (d) 30 - 40 mm
Plan
protégé
MODELES AVEC 2/3/4 faisceaux
Barrières pour la détection du corps.
Barrière à 2/3/4 faisceaux
Plan
protégé
H≥1100
H≥700
H≤300
Î
Î
La distance S ne doit pas être inférieure à a 100mm
Î
Î
Si la distance S résultante est supérieure à 500mm, il est possible de recalculer la distance en
utilisant K=1600 ; dans ce cas, la distance ne devra cependant pas être inférieure à 500mm.
REER S.p.A. - Via Carcano, 32 - 10153 Torino Italia Internet: www.reersafety.com - e-mail: info@reer.it
S
Point
dangereux
H
S
Point
dangereux
Installation mécanique
Calcul de la distance
minimum de sécurité (S)
Se reporter à la formule
générale pour le calcul de la
distance de sécurité
S = K x T + C
S = 2000xT + 8x(d-14)
si la formule donne comme
résultat: S>500, il est possible
d'utiliser
K=1600
S = 1600xT + 8x(d-14)
(avec C = 8x(d-14))
Se reporter à la formule
générale pour le calcul de la
distance de sécurité
S = K x T + C
S = 1600xT + 850
• La distance S ne doit
pas être inférieure à
100mm
• Si la distance S
résultante est
supérieure à 500mm,
il est possible de
recalculer la distance
en utilisant K=1600.
• Dans ce cas, la
distance ne devra
pas être en tout cas
inférieure à 500mm.
Hauteur recommandée
en fonction du nombre
de faisceaux
N°
Hauteur recommandée
2
400 - 900 mm
3
300 - 700 - 1100 mm
4
300 - 600 - 900 - 1200 mm
25
