ARCHITECTURE DU SYSTEME
SAFEGATE est livrée par paire (Emetteur/Récepteur) et elle permet l'intégration avec des capteurs Muting
extérieurs, directement raccordés aux connecteurs présents sur la barrière.
¾ Chaque barrière peut être configurée en tant que LX, L2, TX ou T4 (voir les différentes typologies
de Muting au chapitre « LA FONCTION MUTING »), via le câblage du connecteur principal. Cette
configuration peut être modifiée à tout moment.
¾ SAFEGATE peut être utilisée avec les bras Muting intégrés (pré-alignés et pré-configurés), les
photocellules à faisceaux multiples M5 (disponibles en tant qu'accessoires) ou avec n'importe quel
autre capteur Muting.
¾ Les modèles S intègrent les fonctions « START/RESTART INTERLOCK » et « EDM », mais ils ne
permettent pas la fonction Muting.
¾ Les modèles SM permettent la fonction Muting, mais ils sont dépourvus de lampe de signalisation
intégrée.
¾ Les modèles programmables SMP-SMPO offrent d'autres options de configuration, idéales pour
résoudre d'éventuels problèmes liés à des applications complexes.
¾ Les modèles dotés de lampe de signalisation intégrée SMO-SMPO permettent d'afficher immédiatement
la condition de la barrière, y compris à distance.
N.B.
L'exemple illustre le récepteur d'un
modèle SMPO.
Ce modèle est doté d'une lampe de
signalisation intégrée.
Par
ailleurs,
le
connecteur
configuration
permet
USB avec un PC sur lequel le logiciel
de configuration ait préalablement été
installé.
Connecteur
principal
REER S.p.A. - Via Carcano, 32 - 10153 Torino Italia Internet: www.reersafety.com - e-mail: info@reer.it
de
la
connexion
Connecteur de
configuration
et lampe de
signalisation
auxiliaire
Connecteur
capteurs
Muting 3-4

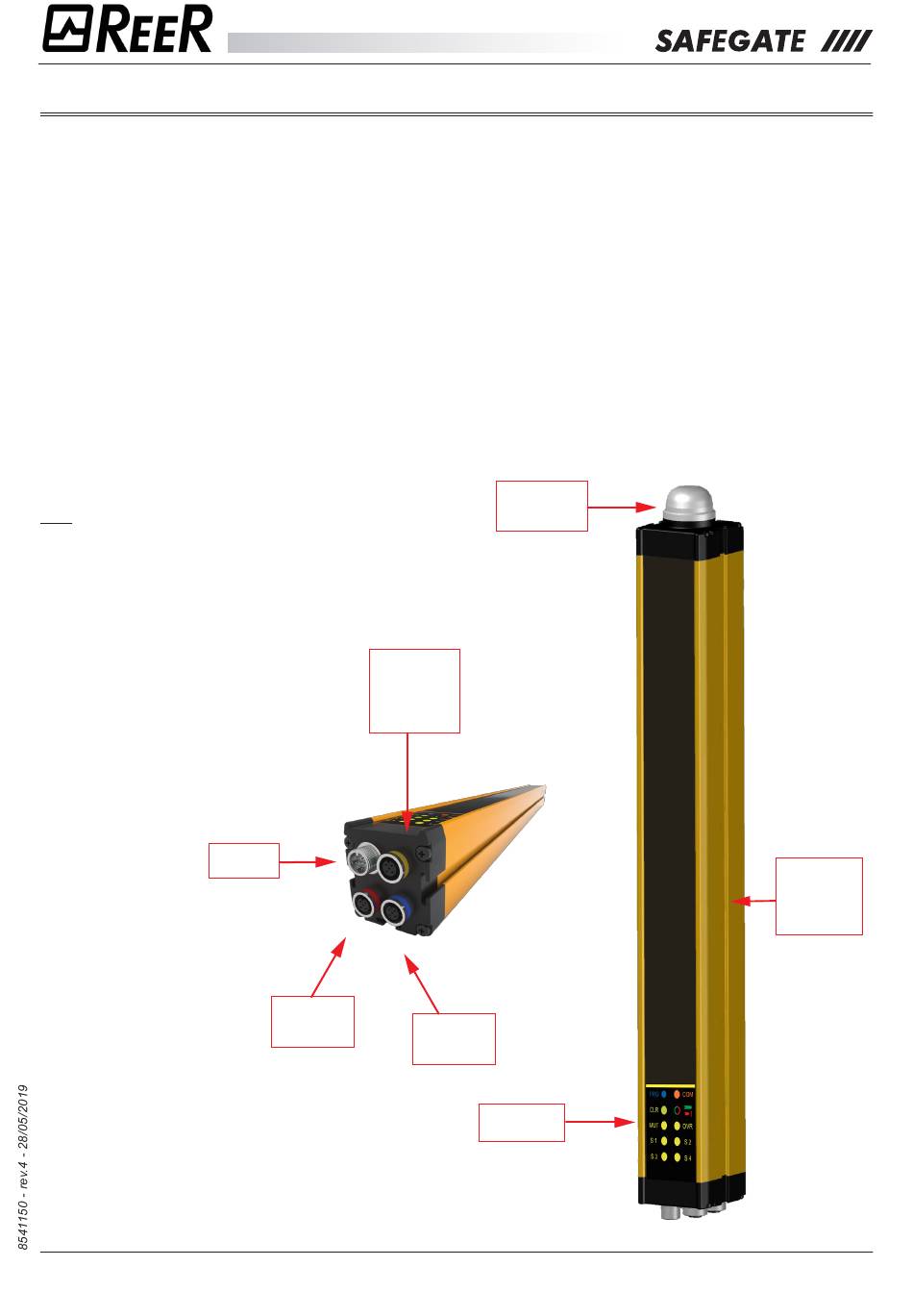

Architecture du système
Lampe de
signalisation
intégrée
Connecteur
capteurs
Muting 1-2
Etiquette des
signalisations
Logement
pour ancrage
d'éventuels
bras de Muting
