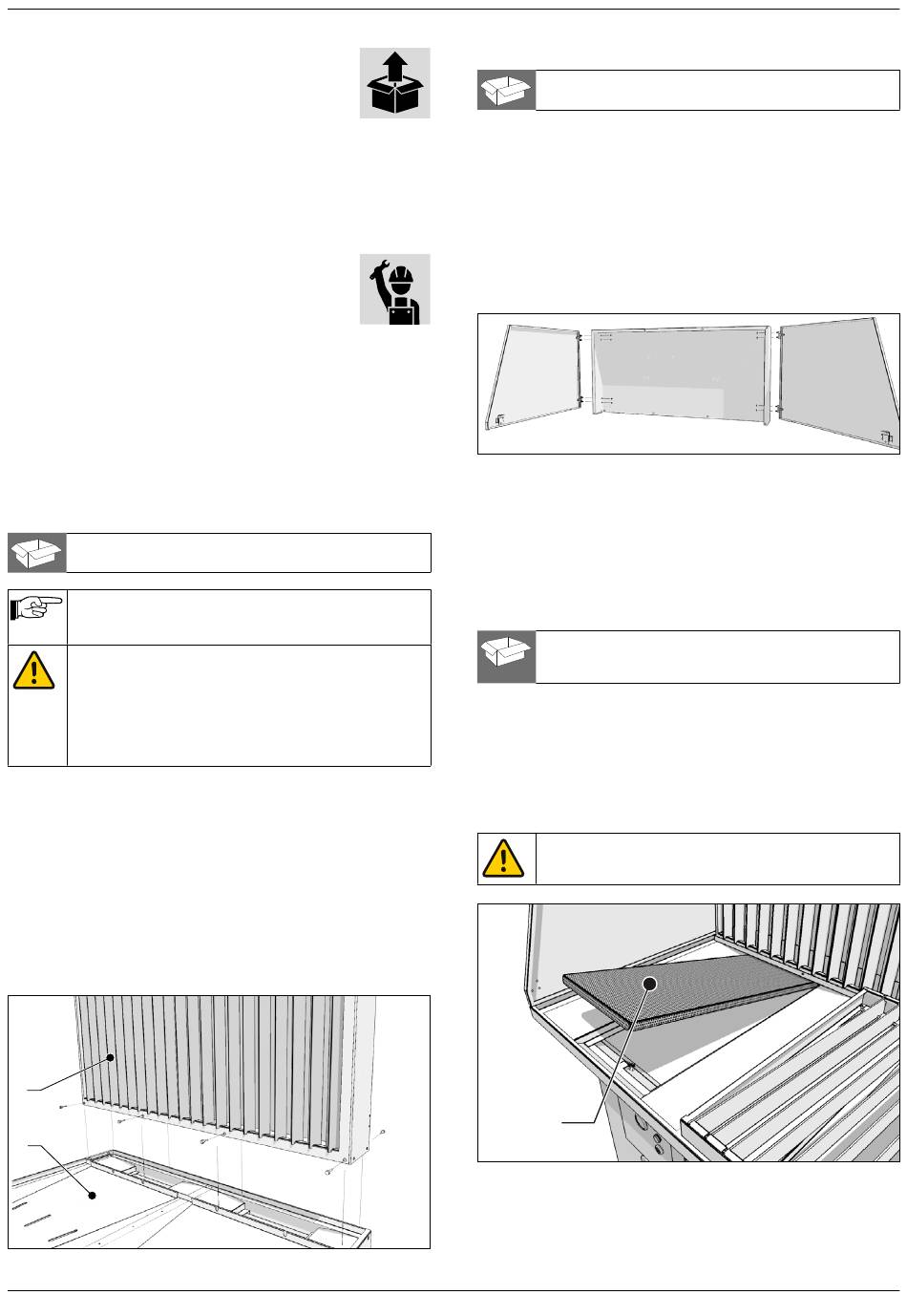

4.2
Déballage
Contrôlez si le produit est complet. Le contenu de
l'emballage se compose des éléments suivants :
- Table aspirante
- Grille de travail (deux-pièces)
- Couvre-joint
- 8 boulons M6
- Clé carrée 8 mm (pour verrouiller/déverrouiller les portes)
- Clé carrée 6 mm (pour verrouiller/déverrouiller les tiroirs à
poussière et la porte électronique)
4.3
Installation
Reportez-vous à la section 4.4 pour les instructions
de montage des options et accessoires.
Si vous n'avez pas d'options, continuez à la section 4.5 pour le
montage de la grille de travail.
4.4
Options et accessoires
•
Montez les options et les accessoires, si vous en avez.
Dans le cas où la DraftMax est utilisée sans le jeu pour
aspiration arrière, continuez à la section 4.4.3 pour le montage
du couvre-joint.
4.4.1
Jeu pour aspiration arrière
□
Panneau pour aspiration arrière
□
Plaque de rétrécissement (2)
Si des parois latérales doivent également être
installées, fixez-les tout d'abord au panneau
d'aspiration. Reportez-vous à la section 4.4.2.
ATTENTION !
Lorsque la table aspirante est utilisée uniquement
pour le ponçage, il n'est pas nécessaire de monter
les plaques de rétrécissement. Cependant, pour la
soudure et la découpe au jet de plasma, il faut
obligatoirement installer les plaques de
rétrécissement.
Pour installer le panneau arrière, procédez comme suit.
Fig. 4.5
•
Dévissez le couvre-joint. Conservez les 8 boulons.
•
Installez les plaques de rétrécissement (B) sur la table
aspirante.
•
Installez le panneau d'aspiration (A).
•
Fixez les plaques de rétrécissement et le panneau
d'aspiration à l'aide des 8 boulons (B).
Le couvre-joint fourni devient alors superflu.
A
B
Fig. 4.5
Montage du jeu pour aspiration arrière
0507060400/210121/M DraftMax Basic | DraftMax Ultra
4.4.2
Parois latérales
□
Paroi latérale gauche
□
Paroi latérale droite
Pour installer les parois latérales, procédez comme suite.
Fig. 4.6
•
Dévissez les boulons du côté desserré des articulations et
retirez les rondelles. Conservez les boulons et les rondelles.
•
Mettez les goujons dans les trous latéraux du panneau
d'aspiration.
•
Mettez les rondelles et les boulons sur les goujons.
•
Serrez les boulons.
Fig. 4.6 Montage des parois latérales
4.4.3
Couvre-joint
Pour installer le couvre-joint, procédez comme suite.
•
Dévissez le couvre-joint. Conservez les 8 boulons.
•
Installez le couvre-joint sur la table aspirante.
•
Fixez-le à l'aide des 8 boulons.
4.4.4
Grille de travail pour découpe plasma
□
Cadre (2)
□
Lames métalliques (2x13)
□
Pare-étincelles additionnels d'acier perforé (2)
Pour installer la grille de travail pour découpe plasma,
procédez comme suite.
Fig. 4.7
•
Placez les pare-étincelles en acier perforé sur les pré-
étincelles de la 1ière phase (A). Les côtés sans rebord
doivent être tournés vers l'arrière.
AVERTISSEMENT
Ne retirez pas les pare-étincelles standard.
A
Fig. 4.7
Montage des pare-étincelles d'acier perforé
7
